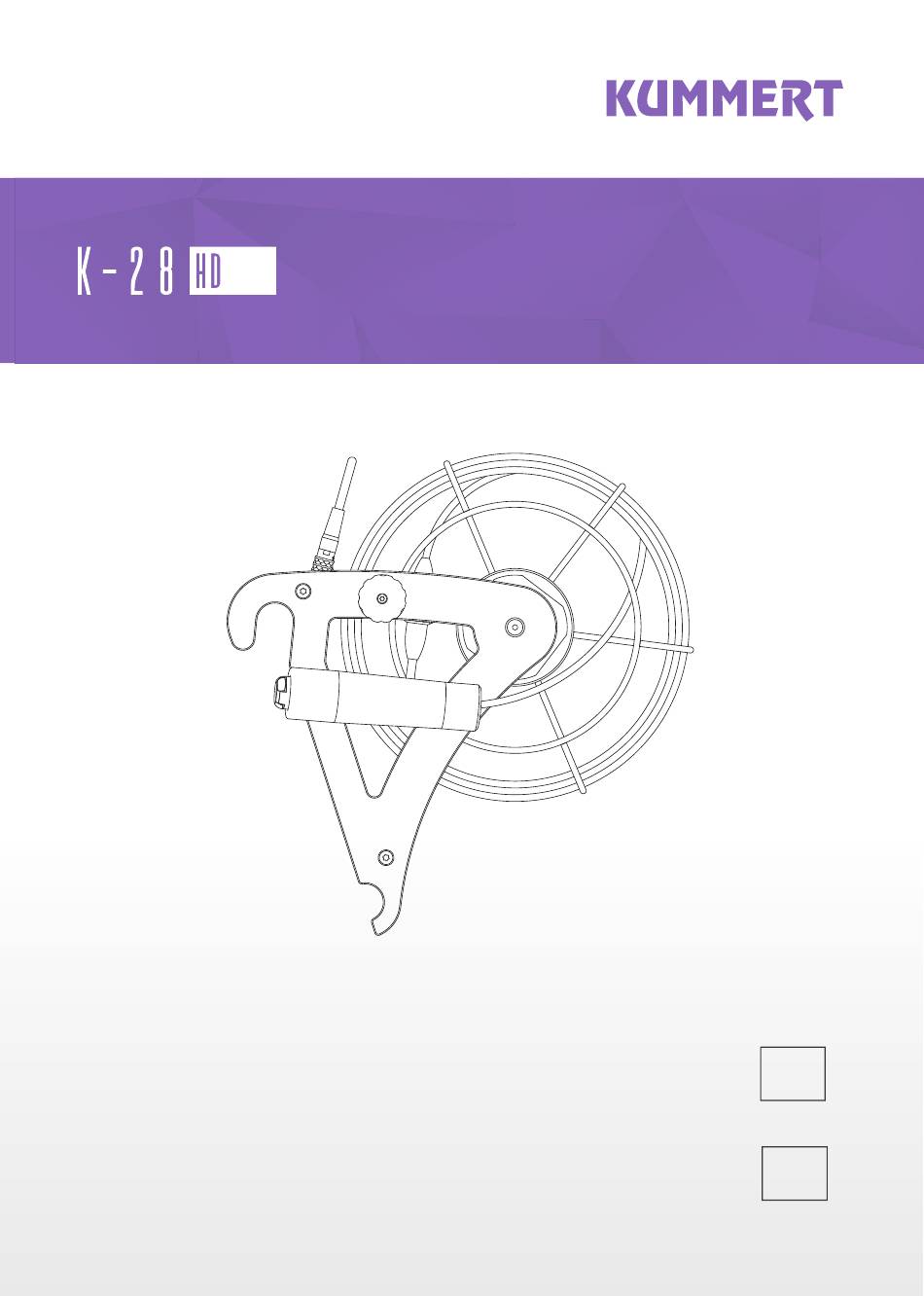

- Page 1 BEDIENUNGSANLEITUNG K-28 HD INSTRUCTION MANUAL K-28 HD...
- Page 2 97447 Gerolzhofen Auf die Bedienungsanleitung und alle darin enthaltenen Informationen, Fotos und Zeichnungen bestehen Eigentumsrechte der Kummert GmbH. Ihre Verwendung ist im Rahmen der Nutzung des Geräts zulässig. Eine darüber hinaus gehende Verwendung ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.
-
Page 3: Table Of Contents
INHALT Einführung ..........................4 Zu dieser Anleitung..........................4 Symbolerklärung ............................4 Sicherheit ..........................5 Bestimmungsgemäßer Gebrauch ......................5 Zielgruppe ..............................5 Sicherheitshinweise ..........................5 Vorbereitung ..........................6 Lieferung ..............................6 Verpackung ..............................6 Lagerung ..............................6 Transport ..............................6 Produktbeschreibung ......................7 Grundlagen .............................. -
Page 4: Einführung
EINFÜHRUNG Zu dieser Anleitung Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Page 5: Sicherheit
SICHERHEIT Bestimmungsgemäßer Gebrauch Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Zielgruppe Diese Anleitung und Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden, dokumentierten Unterweisung. -
Page 6: Vorbereitung
Beachten Sie beim Transport der Geräte in Fahrzeugen stets die lokalen Ladungssicherungsvorschriften. Stellen Sie darüber hinaus sicher, dass der Kamerakopf vor äußerer Krafteinwirkung geschützt ist. Für den Transport vom Fahrzeug zum Einsatzort kann die K-28 HD im Profi 3+, dem CompactPlus (HD-fähig) oder dem Profi 4 HD eingehängt werden. -
Page 7: Produktbeschreibung
PRODUKTBESCHREIBUNG Grundlagen Edelstahl und Epoxidharz fassen die Beleuchtung und die Scheibe der K-28 HD ein und machen sie robust. Dank des fl exiblen und gleichzeitig strapazierfähigen Endstücks ist sie in Rohren ab DN 40 bogengängig und damit ideal für den Einsatz in Bad und Küche geeignet. -
Page 8: Komponenten
Komponenten 1 6-poliger Anschlussstecker Grundgerät 2 Aufhängung 3 Köcher 4 Schiebekabel 5 Haspelsperre 6 Haspelkorb 7 Halterung Anschlussstecker 8 Kamerakopf... -
Page 9: Montage
MONTAGE Haspel am Grundgerät einhängen Platzieren Sie die Aufhängung der Haspel an der dafür vorgesehenen Halterung am Profi 3+, CompactPlus (HD-fähig) oder Profi 4 HD. Haspel mit dem Grundgerät verbinden Verbinden Sie den 6-poligen Anschlussstecker der Haspel mit der 6-poligen Buchse des Grundgeräts. -
Page 10: Bedienung
BEDIENUNG Haspelsperre Zum Sperren der Haspel drehen Sie die Haspelsperre im Uhrzeigersinn bis diese einrastet. Die Haspel dreht sich bis zum nächsten Steg des Haspelkorbs weiter und stoppt. Die Haspel lässt sich nicht weiter auf- oder abwickeln. Halten Sie den Haspelkorb mit einer Hand fest. Zum Freigeben der Haspel drehen Sie die Haspelsperre gegen den Uhrzeigersinn bis diese einrastet. -
Page 11: Can3D ® Bedienpanel
Kamera reagiert nicht Steckverbindung prüfen Bild fl eckig/ verschwommen Scheibe auf Verunreinigung prüfen Bei anderen Störungen, Reparaturanfragen, Ersatzteilbestellungen und sonstigen Fragen wenden Sie sich bitte an Ihren Lieferanten oder unser Sevice-Team unter: Telefon: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de... -
Page 12: Reinigung
REINIGUNG Reinigen Sie das Schiebekabel bereits beim Einholen mit einem feuchten, sauberen Tuch. Umschließen Sie dabei das Schiebekabel mit dem Tuch. Reinigen Sie den Kamerakopf unter fl ießendem Wasser. WARNUNG Verletzungsgefahr! Beim Auf- und Abrollen des Schiebekabels besteht Verletzungsgefahr durch die sich drehende Haspel und ungewolltes Abwickeln des Schiebekabels. -
Page 13: Instandhaltung Und Wartung
INSTANDHALTUNG UND WARTUNG Für einen fehlerfreien und sicheren Betrieb ist es notwendig Sichtkontrollen durchzuführen und die Geräte sauber zu halten. Anhand des Wartungsplans sehen Sie Maßnahmen, die in regelmäßigen Abständen durchgeführt werden müssen. Alle O-Ringe vorhanden und in gutem Zustand Alle Schrauben vorhanden und festgezogen Steckverbindungen auf Verunreinigungen prüfen Schiebekabel auf Beschädigung prüfen... -
Page 14: Entsorgung
ENTSORGUNG HINWEIS Umweltschäden! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. • Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoff e von zugelassenen Fachbetrieben entsorgen lassen • Im Zweifel Auskunft zur umweltgerechten Entsorgung bei der örtlichen Kommunalbehörde oder einem Entsorgungsfachbetrieben einholen Nachdem das Gebrauchsende des Gerätes erreicht ist, muss es demontiert und einer umweltgerechten Entsorgung zugeführt werden. - Page 15 English Edition / Version: 1/2019 Creation date: 2018 © Kummert GmbH Albert-Einstein-Str. 8 D - 97447 Gerolzhofen This manual and all information, photos and drawings contained herein are subject to intellectual property rights by Kummert GmbH. Their use is permitted while utilizing the devices. Any use beyond that is prohibited without the manufacturer‘s written...
- Page 16 CONTENT Introduction ..........................17 About the manual ..........................17 Explanation of symbols ......................... 17 Safety ............................18 Proper use ...............................18 Target group ............................18 Safety information..........................18 Preparation ..........................19 Scope of delivery ............................ 19 Packaging ..............................19 Storage..............................19 Transport ..............................19 Product Description ....................... 20 Brief description .............................
-
Page 17: Introduction
INTRODUCTION About the manual The manual ensures the safe operation of the devices and must be kept in the devices‘ close proximity, immediately accessible for any personnel. All personnel are to carefully read and understand this manual before taking up work. As a precondition for safe operation, all safety instructions and operational procedures given in this manual must be observed. -
Page 18: Safety
Proper use The devices are solely intended to be used for the inspection of cleaned water and sewer pipes in combination with original accessories and components made by Kummert GmbH. Any other use of the devices is considered improper. Target group This manual is addressed to skilled sewer and pipe inspectors or individuals with a comparable, documented qualifi... -
Page 19: Preparation
Make sure that you comply with local loading safety regulations. Beyond this, ensure that the camera is protected against impacts. K-28 HD can be attached to Profi 3+, Profi 4 HD or CompactPlus (HD-capable) for transporting it from the vehicle to the inspection site. -
Page 20: Product Description
PRODUCT DESCRIPTION Brief description K-28 HD is used in pipes with a diameter of 40mm and up. Three LEDs guarantee the optimal illumination of the pipe. The lens is enclosed by epoxide resin and stainless steel. This material composition reduces tension on the panes and makes the K-28 HD robust. -
Page 21: Components
Components 1 6-pole plug basis device 2 Suspension 3 Quiver 4 Rod 5 Reel lock 6 Reel basket 7 Mount 6-pole plug 8 Camera... -
Page 22: Mounting
MOUNTING Attach reel to basic device Put the suspension of the reel onto the designated mount of Profi 3+, Profi 4 HD or CompactPlus (HD-capable). Connect reel to basic device Plug the 6-pole plug of the reel into the 6-pole connector of the basic device. -
Page 23: Operation
OPERATION Reel lock In order to lock the reel, turn the reel lock counter-clockwise until it snaps. The reel turns to the next bar of the reel basket and stops. Now the rod cannot be unwound or rewound. In order to unlock the reel, turn the reel lock clockwise until it snaps. While doing so ,hold the reel basket with one hand. -
Page 24: Can3D ® Control Panel
Check if the sapphire glass is clean Please contact our service team in case of any malfunction as well as for requests for repair, spare part orders or any further questions: Phone: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de... -
Page 25: Cleaning
CLEANING Clean the rod when pulling it back with a clean, wet tissue. Clean the camera under running water. WARNING Risk of injury! When unwinding and rewinding the rod, injuries can be caused by the turning reel and unintended unwinding of the rod. Therefore: •... -
Page 26: Maintenance
MAINTENANCE For a smooth and safe operation, it is necessary to visually check and regularly clean the device. The following maintenance guide explains the needed maintenance tasks: Check if all seals are present and intact Check if all screws are present and tight Make sure that all connectors are clean and dry Make sure that the rod is not damaged Clean the device (see above. -
Page 27: Disposal
DISPOSAL NOTE Danger to environment! Incorrect disposal may cause dangers to the environment. • Electrical waste, electronic components, lubricants and other substances may only be disposed of by certifi ed specialist companies. • When in doubt, ask for information on environmentally safe disposal at your local authorities or specifi... - Page 28 Albert-Einstein-Str. 8 D - 97447 Gerolzhofen Tel. +49 (0) 9382 9727 - 0 info@kummert.de www.kummert.de Vertrieb durch Distributor...
