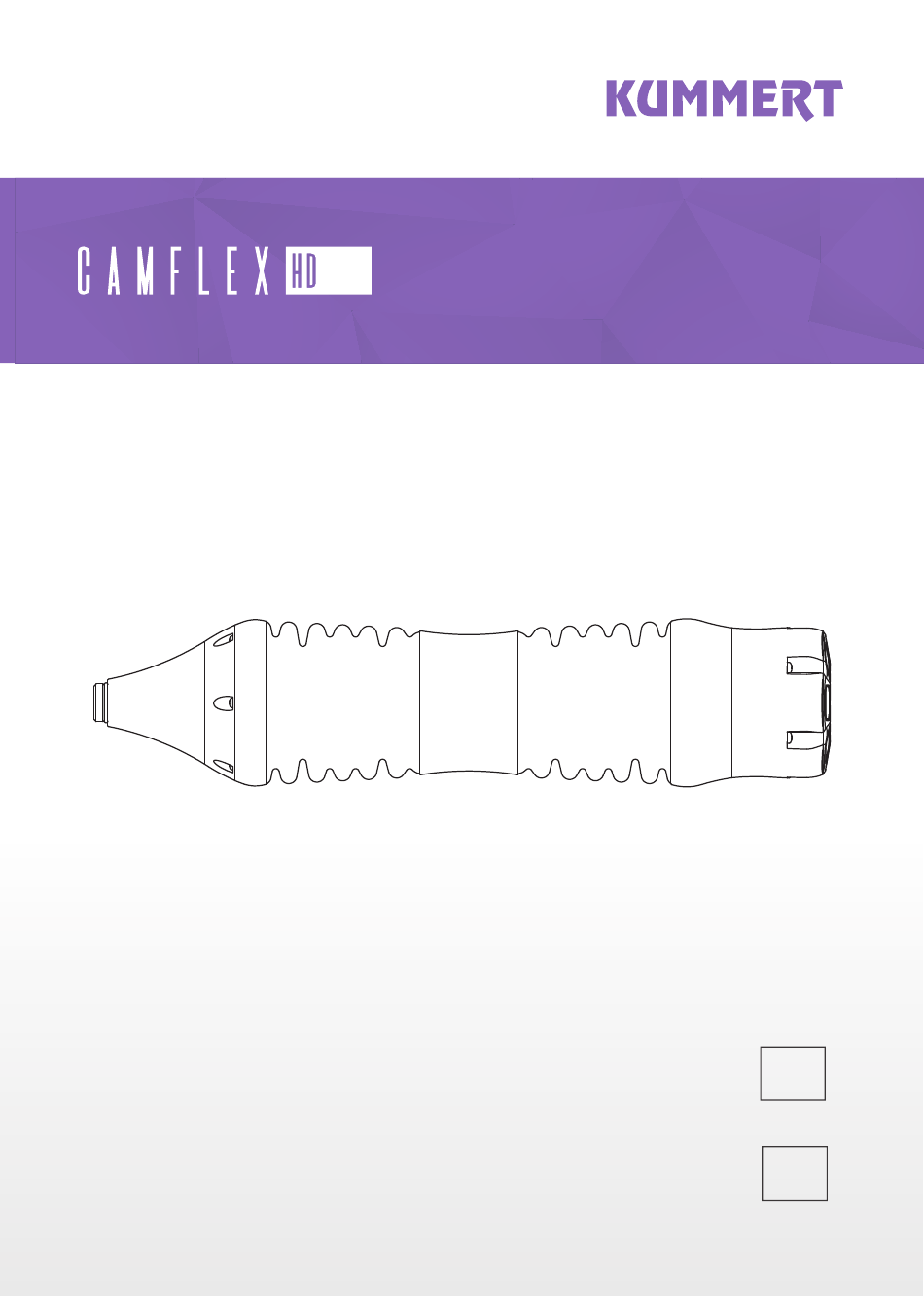

- Page 1 BEDIENUNGSANLEITUNG CamFlex ® INSTRUCTION MANUAL CamFlex ®...
- Page 2 97447 Gerolzhofen Auf die Bedienungsanleitung und alle darin enthaltenen Informationen, Fotos und Zeichnungen bestehen Eigentumsrechte der Kummert GmbH. Ihre Verwendung ist im Rahmen der Nutzung des Geräts zulässig. Eine darüber hinaus gehende Verwendung ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.
-
Page 3: Table Of Contents
INHALT Einführung ..........................4 Zu dieser Anleitung..........................4 Symbolerklärung ............................4 Sicherheit ..........................5 Bestimmungsgemäßer Gebrauch ......................5 Zielgruppe ..............................5 Sicherheitshinweise ..........................5 Vorbereitung ..........................6 Lieferung ..............................6 Verpackung ..............................6 Lagerung ..............................6 Transport ..............................6 Produktbeschreibung ......................7 Kurzbeschreibung CamFlex HD...................... -
Page 4: Einführung
EINFÜHRUNG Zu dieser Anleitung Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Page 5: Sicherheit
SICHERHEIT Bestimmungsgemäßer Gebrauch Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Zielgruppe Diese Anleitung und Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden, dokumentierten Unterweisung. -
Page 6: Vorbereitung
WARNUNG Blendgefahr! Die LEDs der Kameras können die Augen blenden. • Kamera niemals auf Fahrzeuge, Personen oder sich selbst richten VORBEREITUNG Lieferung TIPP Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend gemacht werden, reklamieren Sie deshalb Mängel direkt. Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen. Melden Sie Transportschäden direkt beim Transporteur. -
Page 7: Produktbeschreibung
PRODUKTBESCHREIBUNG Kurzbeschreibung CamFlex ® Das stets aufrechte HD-Bild im Format 1:1 bildet die Rohrleitung ideal ab. Die Helligkeit regelt sich im Automatikmodus selbstständig, so dass eine ideale Ausleuchtung gewährleistet ist. Selbstverständlich kann die Helligkeit, genauso wie der motorische Fokus, auch manuell eingestellt werden. -
Page 8: Komponenten
Komponenten 1 Kamerabuchse 2 Ortung 3 Faltenbalg 4 Kamerakopf MONTAGE Zum Betrieb der Kamera muss sie über eine Haspel mit einem Grundgerät verbunden sein. Entfernen Sie hierfür ggf. die Schutzkappe. Verbinden Sie die Kamerabuchse mit dem 4-poligen Stecker der Haspel. Achten Sie auf die korrekte Position der Kontakte. -
Page 9: Profi 3
Profi 3+ Helligkeit regeln Drehen Sie den Drehknopf nach links oder rechts bis die gewünschte Helligkeit erreicht ist. Fokus regeln Drehen Sie den 3D-Joystick nach links um einen näheren Bereich und nach rechts um einen weiter entfernten Bereich scharf zu stellen. Inspektionsmodus wechseln Die CamFlex HD verfügt über zwei... - Page 10 Fokus regeln Drehen Sie den 3D-Joystick nach links um einen näheren Bereich und nach rechts um einen weiter entfernten Bereich scharf zu stellen. Inspektionsmodus wechseln Die CamFlex HD verfügt über zwei ® Inspektionsmodi, den Navigieren-Modus und den Betrachten-Modus. Um zwischen beiden Modi zu wechseln, drücken Sie auf den 3D-Joystick.
-
Page 11: Can3D ® Bedienpanel
can3D Bedienpanel ® 1 Status Kamera 5 Helligkeit Lila: Kamera an Oben: hell Nicht sichtbar: Kamera aus Unten: dunkel 2 Status Ortung 6 Fokus Lila: Ortung an Oben: weit Schwarz: Ortung aus Unten: nah 3 Beleuchtung 7 Zoom Lila: Blitzlicht Oben: max. -
Page 12: Inspektionsmodi
WARNUNG Gefahr photosensitiver Anfälle! Während des Betriebs der Kamera werden die LEDs geblitzt. Dies kann bei lichtempfi ndlichen Personen zu epileptischen Anfällen oder Bewusstseinsstörungen führen und kann auch Personen betreff en, die nicht an Epilepsie erkrankt sind. Daher unbedingt Folgendes beachten: •... -
Page 13: Arbeitsende
Bei anderen Störungen, Reparaturanfragen, Ersatzteilbestellungen und sonstigen Fragen wenden Sie sich bitte an Ihren Lieferanten oder unser Sevice-Team unter: Telefon: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de REINIGUNG Verschließen Sie die Kamerabuchse mit der mitgelieferten Schutzkappe und reinigen Sie den Kamerakopf unter fl ießendem Wasser. HINWEIS Gefahr vor Sachschäden! -
Page 14: Instandhaltung Und Wartung
INSTANDHALTUNG UND WARTUNG Für einen fehlerfreien und sicheren Betrieb ist es notwendig Sichtkontrollen durchzuführen und die Geräte sauber zu halten. Anhand des Wartungsplans sehen Sie Maßnahmen, die in regelmäßigen Abständen durchgeführt werden müssen. Alle O-Ringe vorhanden und in gutem Zustand Alle Schrauben vorhanden und festgezogen Steckverbindungen auf Verunreinigungen prüfen Glasscheibe auf Risse prüfen... -
Page 15: Entsorgung
ENTSORGUNG HINWEIS Umweltschäden! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. • Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoff e von zugelassenen Fachbetrieben entsorgen lassen • Im Zweifel Auskunft zur umweltgerechten Entsorgung bei der örtlichen Kommunalbehörde oder einem Entsorgungsfachbetrieb einholen Nachdem das Gebrauchsende des Gerätes erreicht ist, muss es demontiert und einer umweltgerechten Entsorgung zugeführt werden. - Page 16 English Edition / Version: 1/2018 Creation date: 2018 © Kummert GmbH Albert-Einstein-Str. 8 D - 97447 Gerolzhofen This manual and all information, photos and drawings contained herein are subject to intellectual property rights by Kummert GmbH. Their use is permitted while utilizing the devices. Any use beyond that is prohibited without the manufacturer‘s written...
- Page 17 CONTENT Introduction ..........................18 About the manual ..........................18 Explanation of symbols ......................... 18 Safety ............................19 Proper Use ...............................19 Target group ............................19 Safety information..........................19 Preparation ..........................20 Delivery ..............................20 Packaging ..............................20 Storage..............................20 Transport ..............................20 Product Description ....................... 20 Brief description CamFlex HD ......................
-
Page 18: Introduction
INTRODUCTION About the manual The manual ensures the safe operation of the devices and must be kept in the devices‘ close proximity, immediately accessible for any personnel. All personnel are to carefully read and understand this manual before taking up work. As a precondition for safe operation, all safety instructions and operational procedures given in this manual must be observed. -
Page 19: Safety
Proper Use The devices are solely intended to be used for the inspection of cleaned water and sewer pipes in combination with original accessories and components made by Kummert GmbH. Any other use of the devices considered improper. Target group This manual is addressed to skilled sewer and pipe inspectors or individuals with a comparable, documented qualifi... -
Page 20: Preparation
PREPARATION Delivery TIP Claims for damages can only be asserted within the legal time for claims. Report every fault as soon as it has been discovered. The delivery is to be inspected for completeness and possible transport damage immediately upon receipt. Report transport damages to the carrier immediately. The standard scope of delivery of CamFlex HD includes: ®... -
Page 21: Specifi Cations
Thus damages and pipe joints can be surveyed in detail. Operating CamFlex HD® with Profi 3+ or Profi 4, the pipe run is measured continuously. Out of these data a three-dimensional model of the pipe network is created. -
Page 22: Components
Components 1 Camera connector 2 Locating transmitter 3 Bellows 4 Camera head MOUNTING For operating the camera it has to be connected to a basic device via a reel. If needed, remove the protective cap from the connector. Connect the connector and the 4-pin plug of the reel. -
Page 23: Operation
OPERATION The camera is operated and controlled with a basic device. For further information read the manual of the basic device and the software can3D ® Profi 3+ Adjust brightness Turn the knob to the left or right until the desired brightness is reached. -
Page 24: Profi 4
Profi 4 Adjust brightness Turn the knob to the left or right until the desired brightness is reached. Adjust focus Turn the 3D joystick to the left or right. Switch modes CamFlex HD features two inspection modes ® - the navigation mode and the view mode. In order to switch between modes, push the center of the 3D joystick. -
Page 25: Can3D ® Control Panel
can3D control panel ® 1 Status Camera 5 Brightness Purple: camera on Upper position: bright Not visible: camera off Lower position: dark 2 Status locating transmitter 6 Focus Purple: locating transmitter on Upper position: far Black: locating transmitter off Lower position: close 3 Lighting 7 Zoom Purple: fl... -
Page 26: Release Mode
WARNING Risk of photosensitive seizures! During operation, the camera’s LEDs are being fl ashed. This may cause epileptic seizures or impair consciousness with light-sensitive individuals and may even aff ect people who are not suff ering from epilepsy. Therefore, absolutely observe the following: •... -
Page 27: End Of Work
Please contact our service team in case of any malfunction as well as for requests for repair, spare part orders or any further question: Phone: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de CLEANING Seal the connector with the supplied protective cap and clean the camera under running water. NOTE Property damage due to incorrect cleaning! Incorrect cleaning may cause damage or total breakdown. -
Page 28: Maintenance
MAINTENANCE For a smooth and safe operation, it is necessary to visually check and regularly clean the device. The following maintenance guide explains the needed maintenance tasks: Check if all seals are present and intact Check if all screws are present and tight Make sure that all connectors are clean and dry Make sure that the sapphire glass is not damaged Make sure that the end piece is not damaged... -
Page 29: Disposal
DISPOSAL NOTE Danger to environment! Incorrect disposal may cause dangers to the environment. • Electrical waste, electronic components, lubricants and other substances may only be disposed of by certifi ed specialist companies. • When in doubt, ask for information on environmentally safe disposal at your local authorities or specifi... -
Page 30: Notizen
NOTIZEN... -
Page 31: Notes
NOTES... - Page 32 Albert-Einstein-Str. 8 D - 97447 Gerolzhofen Tel. +49 (0) 9382 9727 - 0 info@kummert.de www.kummert.de Vertrieb durch Distributor...
