11
Open the tool.
Werkzeug öffnen.
13
Remove the crimped contact.
Gecrimpten Kontakt entnehmen.
12
Loosen the Flap locator.
Schwenkanschlag lösen.

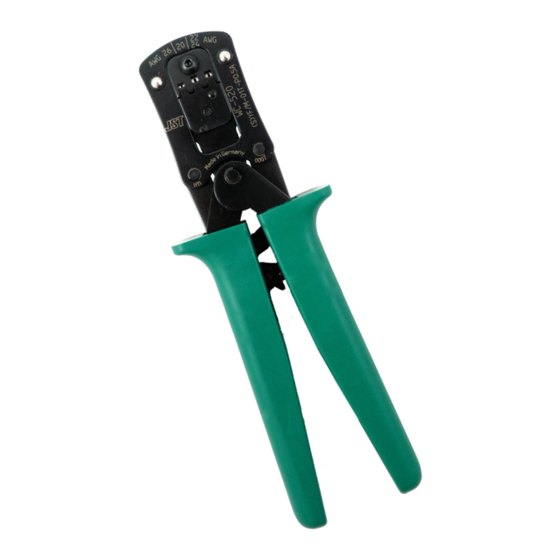

Instruction
Crimp
Tool/Crimp-Werkzeug
Application/Anwendungsbereich:
Mit d
For processing of JST contacts
Zur Verarbeitung der JST Kontakte
SYF-01T-P0.5A Receptacle
SYM-01T-P0.5A Pin
Manual/Bedienungsanleitung
CS 10 – WC 520
AWG 26-20
AWG 26-20
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for JST CS10-WC520
Summary of Contents for JST CS10-WC520

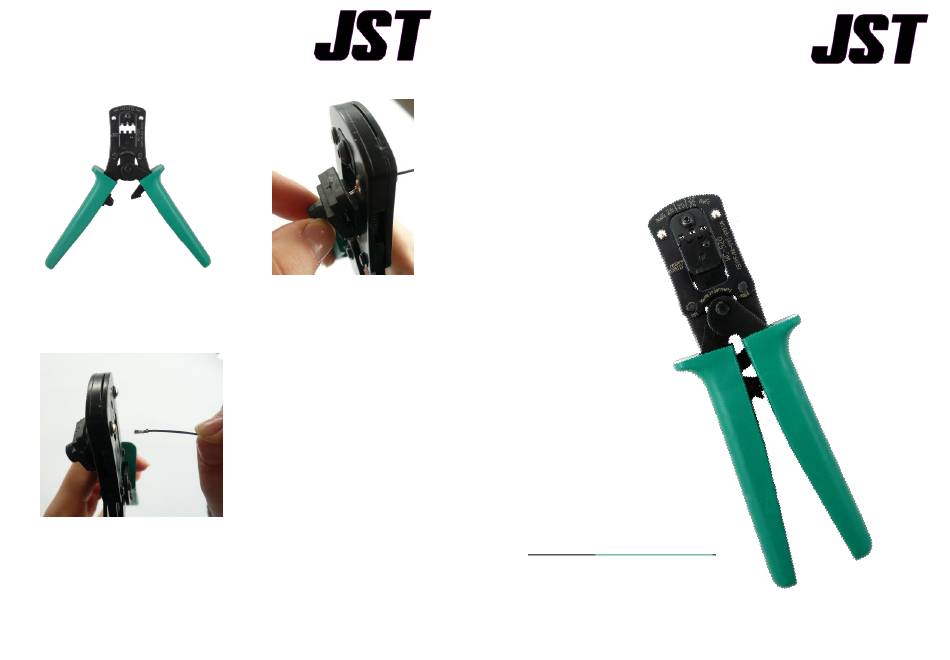

- Page 1 Tool/Crimp-Werkzeug Open the tool. Loosen the Flap locator. Werkzeug öffnen. Schwenkanschlag lösen. Remove the crimped contact. Application/Anwendungsbereich: Gecrimpten Kontakt entnehmen. Mit d For processing of JST contacts Zur Verarbeitung der JST Kontakte SYF-01T-P0.5A Receptacle AWG 26-20 SYM-01T-P0.5A Pin AWG 26-20...
- Page 2 AWG 26 AWG 24-22 AWG 20 Close the tool lightly until the contact The contact lies in the centre of Open the tool. Click out the Flap is held (1. Ratchet Lever) the respective profile. Werkzeug öffnen. locator stop. Kontakt liegt zur Mitte des Werkzeug leicht vorschließen, bis Schwenkanschlag jeweiligen Profils.
