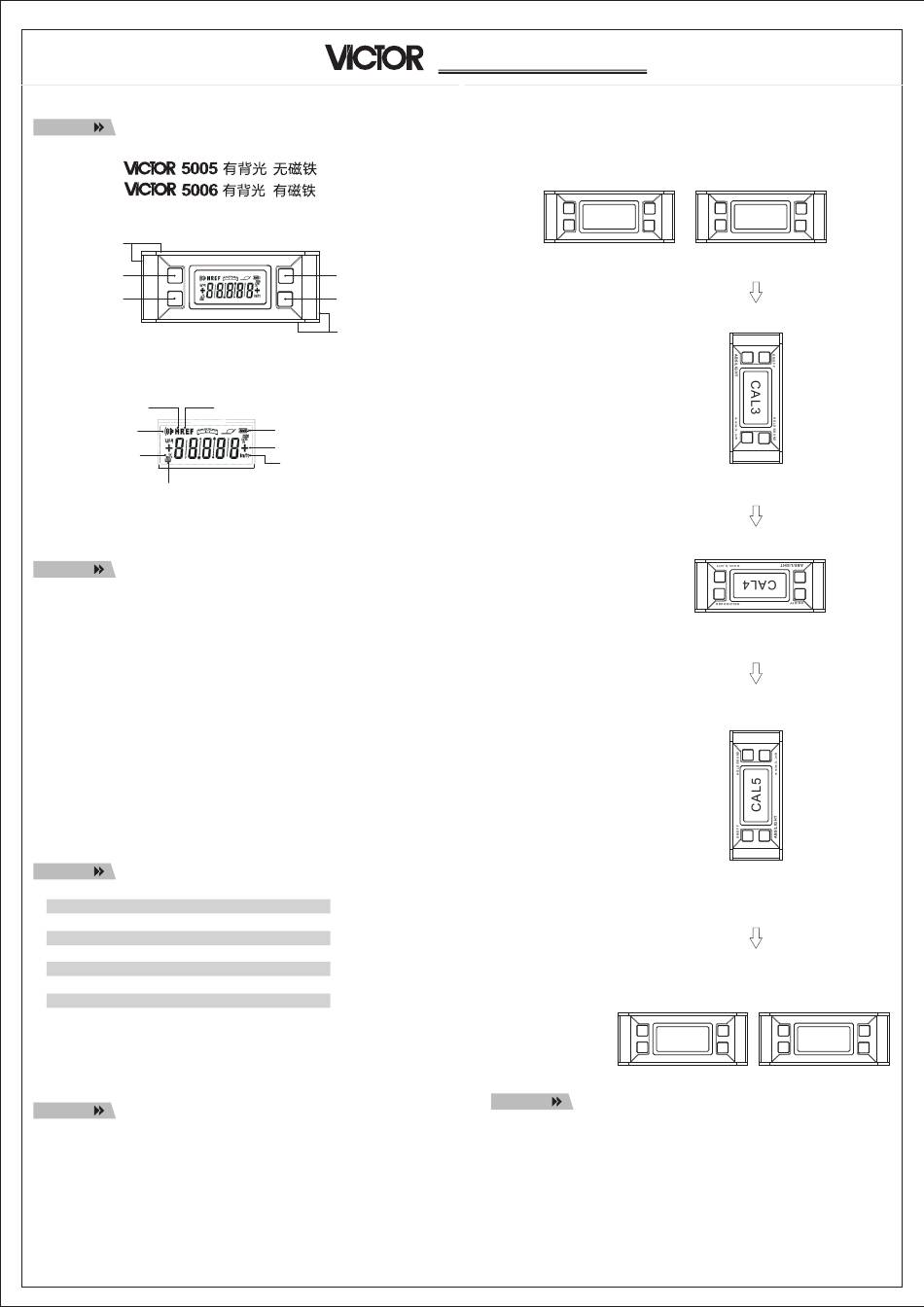

Victor 5005 Instruction Manual

功能说明
执行标准：GB/T 18761-2007
测量面
ON/OFF
开关键 HOLD
相对测量、背光键
ABS/LIGHT
数值锁定
蜂鸣器
斜率
单位：毫米每米
按键功能
1、ON/OFF 关机状态下，按一次开机，进入绝对测量模式 , 再按一次关机。
显示屏5分钟无感应自动关闭，延长电池使用寿命。
2、 ABS/LIGHT 短按显示"REF"图标，进入相对测量模式,再按一次，
"REF"图标消失，进入绝对测量模式。长按背光点亮。
3、 HOLD/SOUND 按一次，显示"H"图标，当前数值锁定；
再按一次，解除锁定，图标消失；长按此键，显示蜂鸣图标，
角度分别达到0º±1º、30 º±1º、45 º±1º、60 º±1º、90 º±1º范围
内时鸣响,再长按此键，蜂鸣器功能解除，图标消失。
4、mm/m ,% ,in/ft 度数显示状态时，每按一次，单位依次切换到
%、mm/m、in/ft、º，循环切换。
技术参数
0°和 90° ≤0. 10°
精 度
分 辨 率
0. 05°
量 程 4×90° （0～360° ）
重 复 性 ≤0. 10°
电 源 3V(两节7号干电池）
工作电流 ≤8mA
工作温度
0° -40° C C
相对湿度 ≤80%
当倾角仪倒置时，液晶显示的数据会自动翻转朝上便于阅读；
校准方法
把倾角仪放在水平台上（显示屏面对着自己），关机状态，先按住
HOLD/SOUND键
HOLD/SOUND
ABS % 数据保持、蜂鸣开关键
单位切换键
mm/m,%,in/ft
测量面
相对测量
低电量提示
倾斜方向符号
单位：英寸每英尺
其余 ≤0. 15°
数显倾角仪说明书

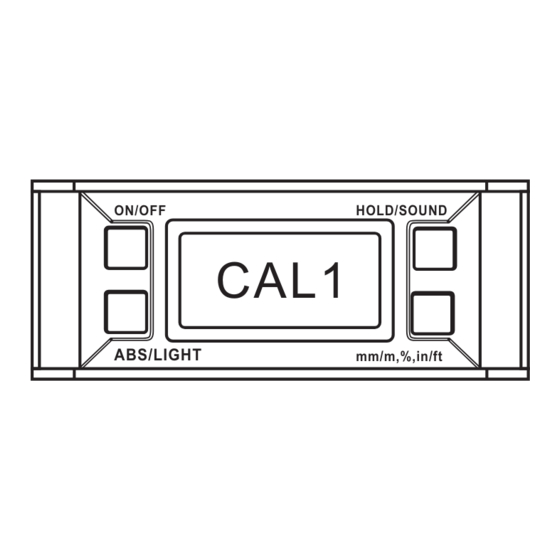

1> 再 按住ON/OFF键，进入校准模式， 液晶显示"CAL1"
倾角仪保持不动，按一次"HOLD/SOUND"， 液晶显示"CAL2"；
ON/OFF
CAL1
ABS/LIGHT
2> 倾角仪顺时针方向转动90度，
右侧面放在平台上，倾角仪保持不动，
按一次"HOLD/SOUND"，
液晶显示"CAL3"；
3> 倾角仪顺时针方向转动90度
上平面放在平台上，倾角仪保持不动
按一次"HOLD/SOUND"
液晶显示"CAL4"
4> 倾角仪顺时针方向转动90度，
左平面放在平台上，倾角仪保持不动，
按一次"HOLD/SOUND"
液晶显示"CAL5"；
5> 倾角仪顺时针方向转动90度，
底平面放在平台上，倾角仪保持不动，
按一次"HOLD/SOUND"，液晶显示
"PASS",然后显示数据
"0.00º"，校准完成。
注意事项
1、此倾角仪已于出厂前进行了预先校对，装上电池即可使用；
2、水平度下降时，用户需重新校准（参照校准方法）；
3、进步性改良，不再另行通知。
HOLD/SOUND ON/OFF HOLD/SOUND
CAL2
mm/m,%,in/ft ABS/LIGHT mm/m,%,in/ft
ON/OFF HOLD/SOUND ON/OFF
PASS
ABS/LIGHT ABS/LIGHT
mm/m,%,in/ft
HOLD/SOUND
0.00°
mm/m,%,in/ft
