IT
Lunghezza di trasmissione: CAT5E100m/CAT6 120m
4. Dispositivo alimentato POE: Supporta ed è conforme con lo standard
internazionale IEEE802.3af e con altri dispositivi alimentati POE. La
massima potenza del trasmettitore e del ricevitore è solo di 10w.

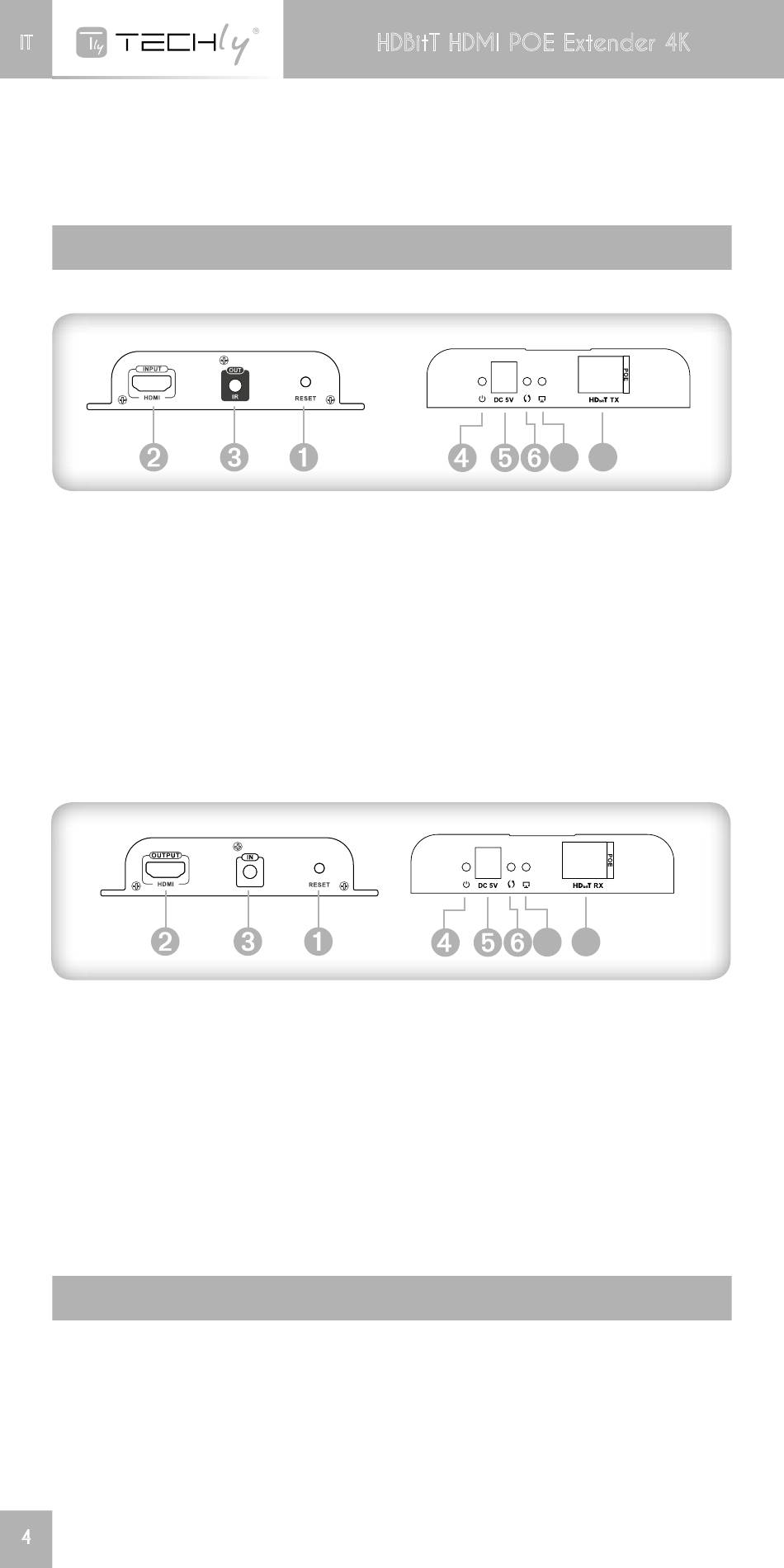

DESCrIZIOnE DEL PAnnELLO

1. HDMI ExTEnDEr Tx (Trasmettitore)
Reset
➊
Ingresso segnale HDMI
➋
Uscita segnale IR per collegare il cavo di estensione dell'IR Blaster
➌
➍ Spia alimentazione
Ingresso alimentazione (DC5V)
➎
Spia trasmissione dati
➏
Spia connessione di rete
➐
➑ Uscita segnale HDBitT (Ingresso POE)
2. HDMI ExTEnDEr rx (ricevitore)
Reset
➊
➋ Uscita segnale HDMI
Ingresso segnale IR per collegare il cavo di estensione del
➌
ricevitore IR
Spia alimentazione
➍
Ingresso alimentazione (DC5V)
➎
Spia trasmissione dati
➏
Spia connessione di rete
➐
Ingresso segnale HDBitT (Ingresso POE)
➑

PrOCEDUrA PEr L'InSTALLAZIOnE

Come preparare un cavo di rete Cat.5/6
Seguire lo standard EIA-568B:
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
D V D
4
IR
HDMI EX TENDER
TX( Sender )
H D M I I N
HDBitT HDMI POE Extender 4K
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone
HDMI EX TENDER
RX( Receiver )
7 8
7 8
HDMI OUT
