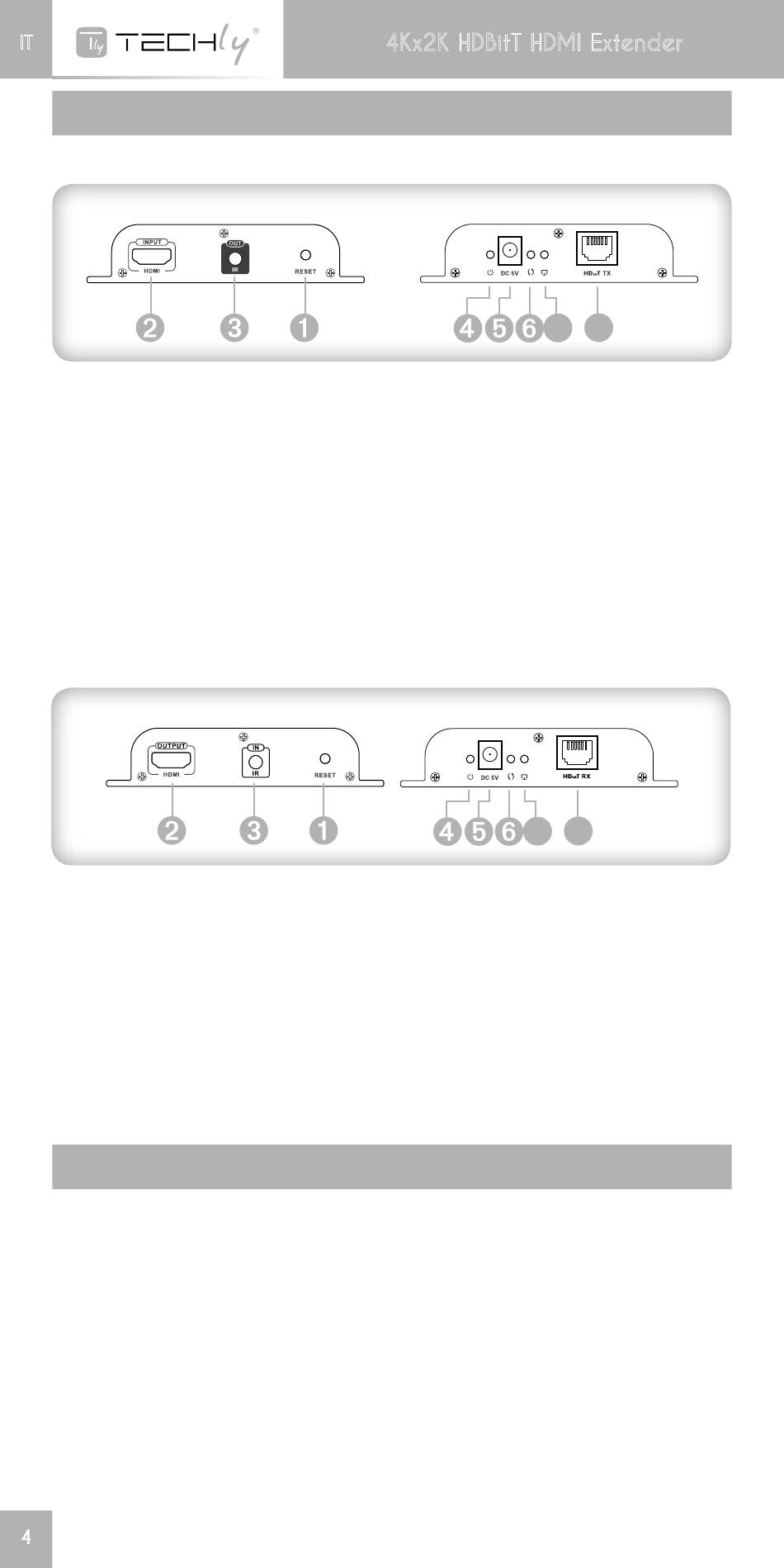

DESCrIZIOnE DEL PAnnELLO

1. HDMI ExTEnDEr Tx (Trasmettitore)
Reset
➊
Ingresso segnale HDMI
➋
➌ Uscita segnale IR per collegare il cavo di estensione del blaster
Spia alimentazione
➍
Ingresso alimentazione (DC5V)
➎
Spia trasmissione dati
➏
➐ Spia connessione di rete
Uscita segnale HDBitT
➑
2. HDMI ExTEnDEr rx (ricevitore)
➊ Reset
Uscita segnale HDMI
➋
Ingresso segnale IR di estensione del ricevitore IR
➌
Spia alimentazione
➍
➎ Ingresso alimentazione (DC5V)
Spia trasmissione dati
➏
Spia connessione di rete
➐
Ingresso segnale HDBitT
➑

PrOCEDUrA PEr L'InSTALLAZIOnE

Come preparare un cavo di rete Cat.5/6
Seguire lo standard EIA-568B:
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
4
4Kx2K HDBitT HDMI Extender
7 8
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone
7 8
