Norwood LumberMax HD38 Instructions Manual
  1. Manuals
  2. Brands
  3. Norwood Manuals
  4. Industrial Equipment
  5. LumberMax HD38
  6. Instructions manual

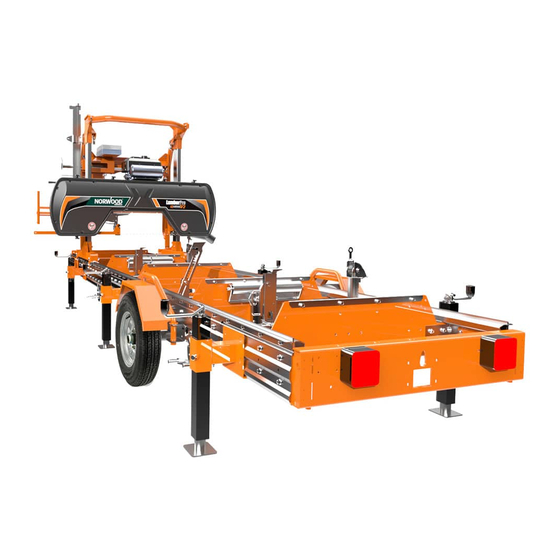

Norwood LumberMax HD38 Instructions Manual

11 kw / 8 kw electric motor package
Hide thumbs Also See for LumberMax HD38:
Table of Contents
  • Table of Contents
  • 11 Kw / 8 Kw Electric Motor Package
  • Safety Instructions
  • Parts Lists
  • Technical Data - HD38
  • Technical Data - Hd36V2
  • Technical Data - LM30
  • Assembly
  • Motor Installation
  • Safety Switch Assembly
  • Layout of Controls
  • Operating the Electrical Equipment
  • Ensemble de Moteur Électrique de 11 Kw / 8 Kw
  • Instructions de Sécurité
  • Contenu des Boîtes
  • Données Techniques - HD38
  • Données Techniques - Hd36V2
  • Données Techniques - LM30
  • Assemblage
  • Installation du Moteur
  • Assemblage de L'interrupteur de Sécurité
  • Disposition des Commandes
  • Utilisation de L'équipement Électrique
  • Schéma de Câblage - 11 Kw
  • Schéma de Câblage - 11 Kw
  • Turvallisuusohjeet
  • Osaluettelo
  • Tekniset Tiedot - HD38
  • Tekniset Tiedot - Hd36V2
  • Tekniset Tiedot - LM30
  • Asennus
  • Moottorin Asennus
  • Turvakytkimen Asentaminen
  • Ohjaimien Sijainti
  • Sähköjärjestelmien Käyttö
  • Johdotuskaavio - 11 Kw, 400 V (Pehmeä Käynnistys)
  • 11 Kw / 8 Kw Elektromotor-Paket
  • Sicherheitsanweisungen
  • Teileliste
  • Technische Daten - HD38
  • Technische Daten - Hd36V2
  • Technische Daten - LM30
  • Zusammenbau und Montage
  • Motorinstallation
  • Montage des Sicherheitsschalters
  • Aufbau der Bedienelemente
  • Bedienung der Elektrischen Ausrüstung
  • Kw / 8 Kw Elektrisk Motorpakke
  • Sikkerhetsinstruksjoner
  • Deleliste
  • Tekniske Data - HD38
  • Tekniske Data - Hd36V2
  • Tekniske Data - LM30
  • Enhet
  • Motorinstallasjon
  • Montering Av Sikkerhetsbryter
  • Slik Ser Styresystemet Ut
  • Slik Bruker du Utstyret
  • Koblingsskjema - 8 Kw, 230 V
  • Koblingsskjema - 11 Kw, 230 V (Soft Start) Med
  • Koblingsskjema - 11 Kw, 400 V (Soft Start) Med 12 V Transformator
  • Pacote de Motor Elétrico de 11 Kw / 8 Kw
  • Instruções de Segurança
  • Lista de Peças
  • Dados Técnicos - HD38
  • Dados Técnicos - Hd36V2
  • Dados Técnicos - LM30
  • Montagem
  • Instalação Do Motor
  • Conjunto Do Interruptor de Segurança
  • Layout de Controles
  • Operando O Equipamento Elétrico
  • Diagrama de Fiação - 8 Kw, 230 V
  • Diagrama de Fiação - 11 Kw, 230 V (Partida Suave) Com
  • Diagrama de Fiação - 11 Kw, 400 V (Partida Suave) Com
  • Paquete de Motor Eléctrico de 11 Kw / 8 Kw
  • Instrucciones de Seguridad
  • Lista de Piezas
  • Datos Técnicos - HD38
  • Datos Técnicos - Hd36V2
  • Tekniset Tiedot - LM30
  • Montaje
  • Instalación del Motor
  • Montaje del Interruptor de Seguridad
  • Distribución de Controles
  • Manejo del Equipo Eléctrico
  • Diagrama de Cableado - 8 Kw, 230 V
  • Säkerhetsinstruktioner
  • Lista Över Delar
  • Tekniska Data - HD38
  • Teknisk Information - Hd36V2
  • Tekniska Data - LM30
  • Montering

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

»
LumberMax HD38
»
LumberPro HD36V2, HD36
»
LumberMate LM30
HD38-PP-11KW-400V-S3-SS, HD38-PP-11KW-230V-S3-SS, HD36V2-PP-11KW-400V-S3-SS, HD36V2-PP-11KW-230V-S3-SS,
HD36V2-PP-8KW-400V-S3-SS, HD36V2-PP-8KW-230V-S3-SS, LM30-PP-8KW-400V-S3-SS, LM30-PP-8KW-230V-S3-SS
MILL-ELEC-S3-YD-SS-INST (2022-11-24).indd 1
MILL-ELEC-S3-YD-SS-INST (2022-11-24).indd 1
11 KW / 8 KW
