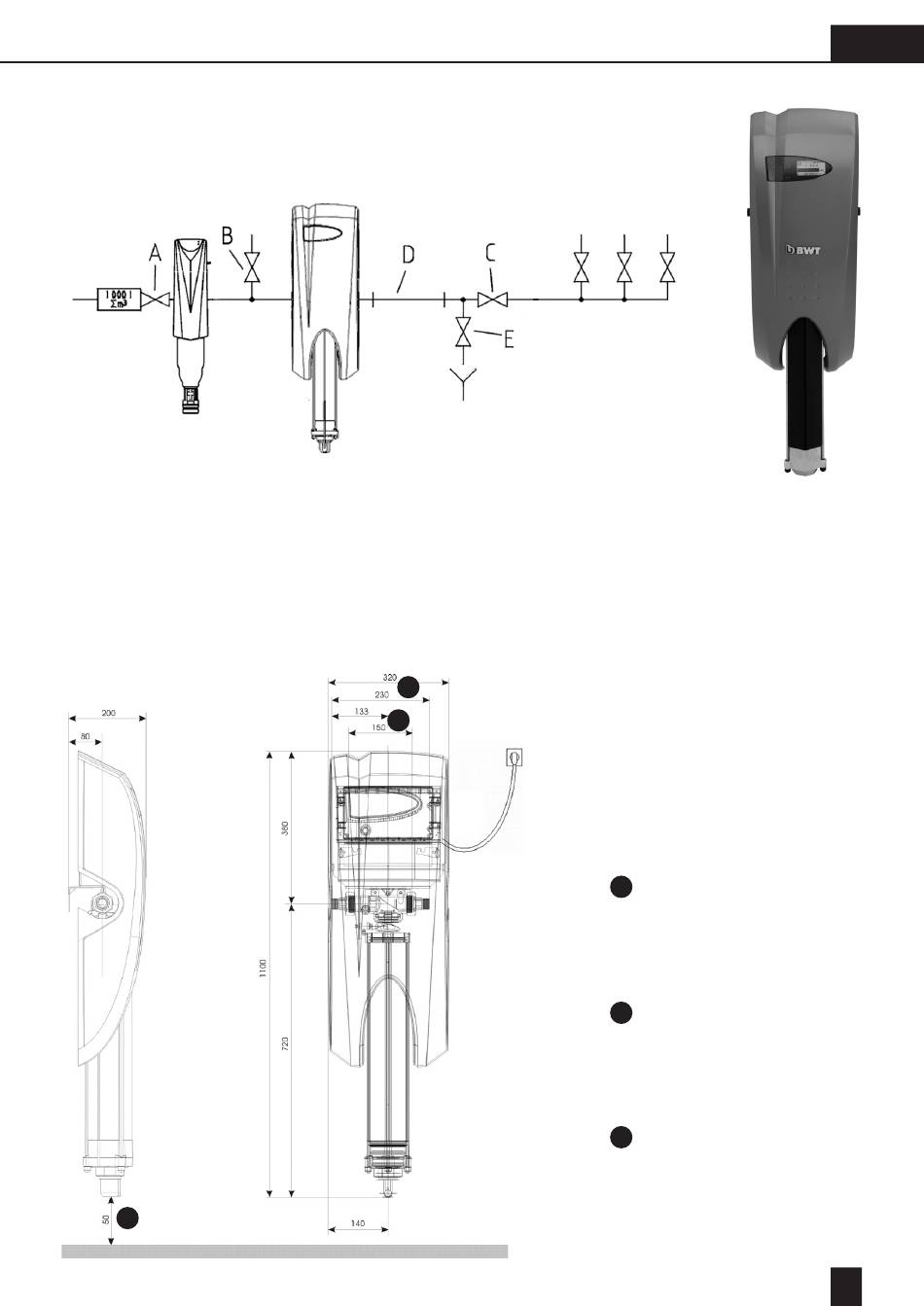

5.3. Einbauschema

a.) Einbauschema AQA total Energy 1500

A Absperrarmatur Wasserzähler
B Abgangsventil zu Garten
C Geräteabsperrventil
D Prüfstrecke
E Spülventil
Die Prüfstrecke ist ein leicht auszubauendes, neues Stück Rohrleitung und sollte ca. ein Verhältnis Rohrlänge
zu Rohrdurchmesser 6:1 aufweisen. Am einfachsten realisiert im HydroMODUL Verteiler mit 2 HM-Verlänge-
rungen. Sie ist unmittelbar nach der AQA total Energy-Anlage vorzusehen.
3
2
1
1
Einbaulänge ohne Verschrau-
bungen (5/4" Überwurfmutter,
5/4" Außengewinde)
2
Einbaulänge mit
Verschraubungen (beiderseits
1" Außengewinde)
3
Notwendiger Freiraum für
Ausbau der Wirkeinheit
D
5
