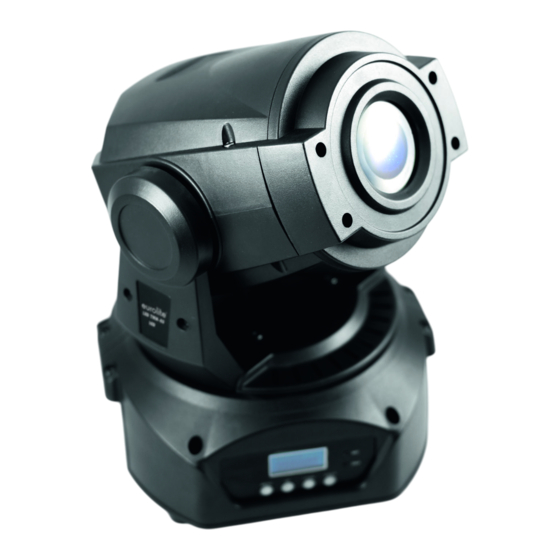

EuroLite LED TMH-30 User Manual

Moving-head spot
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Moving-Head Spot
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
LED TMH-30
LED TMH-60
©
Copyright
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED TMH-30 and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED TMH-30

Summary of Contents for EuroLite LED TMH-30

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED TMH-30 LED TMH-60 Moving-Head Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!

  • Page 2: Table Of Contents

    This user manual is valid for the article number 51785980, 51785984 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/35 00066872, Version 1.0...

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED TMH-30/LED TMH-60 entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

  • Page 5: Bestimmungsgemäße Verwendung

    Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

  • Page 6: Gerätebeschreibung

    Vielseiteiger LED-Head-Spot • Kompaktes Leichtgewicht • 14, 11 oder 2 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten • Bestückung mit einer 30-W-LED (LED TMH-30) • Bestückung mit einer 60-W-LED (LED TMH-60) • 7 dichroitische Farben plus weiß • Rainbow-Effekt mit variabler Geschwindigkeit in beide Richtungen •...

  • Page 7: Geräteübersicht

    Geräteübersicht (1) Projektorkopf (2) Linse (3) Gehäuseschraube (4) Projektorarm (5) Base (6) Tragegriff (7) Mikrofon (8) DMX-Anzeige (9) Gummifuß (10) Steuereinheit (11) Mode/Esc-Taste (12) Up-Taste (13) Down-Taste (14) Enter-Taste (15) Display (16) Sicherungshalter (17) Netzanschluss (18) DMX-Eingangsbuchse (19) DMX-Ausgangsbuchse (20) Lüftergitter 7/35 00066872, Version 1.0...

  • Page 8: Installation

    INSTALLATION Projektormontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen.
  • Page 9 ACHTUNG! Montieren Sie den Projektor ausschließlich über zwei geeignete Haken. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern.

  • Page 10: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.

  • Page 11: Bedienung

    Stand Alone-Betrieb Der LED TMH-30/LED TMH-60 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED TMH-30/LED TMH-60 vom Controller und rufen Sie das vorprogrammierte Programm, wie im Kapitel Control Board beschrieben, auf. Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden.
  • Page 12 12/35 00066872, Version 1.0...

  • Page 13: Dmx-Gesteuerter Betrieb

    Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED TMH-30/LED TMH-60 korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere LED TMH-30/LED TMH-60 auf eine Adresse definiert, arbeiten sie synchron.
  • Page 14 Steuerkanal 3 - Geschwindigkeit PAN-/TILT-Bewegung Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% F Abnehmende Geschwindigkeit Steuerkanal 4 - Farbrad Lineare Farbänderung gemäß der Bewegung des Reglers. Sie können den Farbwechsler an jeder gewünschten Position anhalten. Decimal Hexad. Percentage S/F Eigenschaft 0 15...
  • Page 15 56 62 38 3E 22% 24% S Gobo 8 63 69 3F 45 25% 27% F Gobo 8 Shake mit zunehmender Geschwindigkeit 70 76 46 4C 27% 30% F Gobo 7 Shake mit zunehmender Geschwindigkeit 77 83 4D 53 30% 33% F Gobo 6 Shake mit zunehmender Geschwindigkeit 84 90 54 5A...

  • Page 16: 11-Dmx-Kanal-Modus

    11-DMX-Kanal-Modus Steuerkanal 1 - Horizontale Bewegung (PAN) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. Steuerkanal 2 - Vertikale Bewegung (TILT) Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT).
  • Page 17 21 27 15 1B 8% 11% S Gobo 3 28 34 1C 22 11% 13% S Gobo 4 35 41 23 29 14% 16% S Gobo 5 42 48 2A 30 16% 19% S Gobo 6 49 55 31 37 19% 22% S Gobo 7 56 62...

  • Page 18: 2-Dmx-Kanal-Modus

    2-DMX-Kanal-Modus Steuerkanal 1 - Interne Programme Decimal Hexad. Percentage S/F Eigenschaft 0 15 00 0F 0% 6% S Blackout 16 75 10 4B 6% 29% S Internes Programm langsame Geschwindigkeit 76 135 4C 87 30% 53% S Internes Programm mittlere Geschwindigkeit 136 195 88 C3 53% 76%...

  • Page 19: Sicherungswechsel

    Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss- leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN LED TMH-30 LED TMH-60 Moving-Head Spot Moving-Head Spot...

  • Page 20: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED TMH-30/LED TMH-60. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 21 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.

  • Page 22: Operating Determinations

    OPERATING DETERMINATIONS This device is a LED moving-head lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating current of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.

  • Page 23: Description Of The Device

    Versatile LED Head Spot • Compact lightweight • 14, 11 or 2 DMX channels selectable for numerous applications • Equipped with a 30 W LED (LED TMH-30) • Equipped with a 60 W LED (LED TMH-60) • 7 brilliant, dichroic colors plus white •...

  • Page 24: Installation

    (16) Fuseholder (17) Power supply (18) DMX-In socket (19) DMX-Out socket (20) Ventilation grille INSTALLATION Rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g.
  • Page 25 installation material and the projector. If you lack these qualifications, do not attempt the installation yourself, but instead use a professional structural rigger. Improper installation can result in bodily injury and.or damage to property. The projector has to be installed out of the reach of people. If the projector shall be lowered from the ceiling or high joists, professional trussing systems have to be used.

  • Page 26: Dmx-512 Connection / Connection Between Fixtures

    DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.

  • Page 27: Operation

    Stand Alone operation In the Stand Alone mode, the LED TMH-30/LED TMH-60 can be used without controller. Disconnect the LED TMH-30/LED TMH-60 from the controller and call the internal program. Please refer to the instructions under Control Board. Master/Slave operation The master/slave operation enables that several devices can be synchronized and controlled by one master- device.
  • Page 28 28/35 00066872, Version 1.0...

  • Page 29: Dmx-Controlled Operation

    If you set, for example, the address to channel 15, the device will use the channel 15 to 28 for control. Please, be sure that you don’t have any overlapping channels in order to control each LED TMH-30/LED TMH-60 correctly and independently from any other fixture on the DMX-chain.
  • Page 30 Control-channel 3 - PAN/TILT-speed Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% F Decreasing speed Control-channel 4 - Colour-wheel Linear colour change following the movement of the slider. In this way you can stop the colour-wheel in any position. Decimal Hexad.
  • Page 31 70 76 46 4C 27% 30% F Gobo 7 shake with increasing speed 77 83 4D 53 30% 33% F Gobo 6 shake with increasing speed 84 90 54 5A 33% 35% F Gobo 5 shake with increasing speed 91 97 5B 61 36% 38% F Gobo 4 shake with increasing speed...

  • Page 32: 11 Dmx Channel Mode

    11 DMX channel mode Control-channel 1 - Horizontal movement (PAN) Push slider up in order to move the head horizontally (PAN). Gradual head adjustment from one end of the slider to the other (0-255, 128-center). The head can be stopped at any position you wish. Control-channel 2 - Vertical movement (TILT) Push slider up in order to move the head vertically (TILT).
  • Page 33 28 34 1C 22 11% 13% S Gobo 4 35 41 23 29 14% 16% S Gobo 5 42 48 2A 30 16% 19% S Gobo 6 49 55 31 37 19% 22% S Gobo 7 56 62 38 3E 22% 24% S Gobo 8 63 69...

  • Page 34: Dmx Channel Mode

    2 DMX channel mode Control-channel 1 - Internal programs Decimal Hexad. Percentage S/F Feature 0 15 00 0F 0% 6% S Blackout 16 75 10 4B 6% 29% S Internal program low speed 76 135 4C 87 30% 53% S Internal program medium speed 136 195 88 C3 53% 76%...

  • Page 35: Replacing The Fuse

    If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply cable available at your dealer. Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS LED TMH-30 LED TMH-60 Moving-Head Spot Moving-Head Spot...
