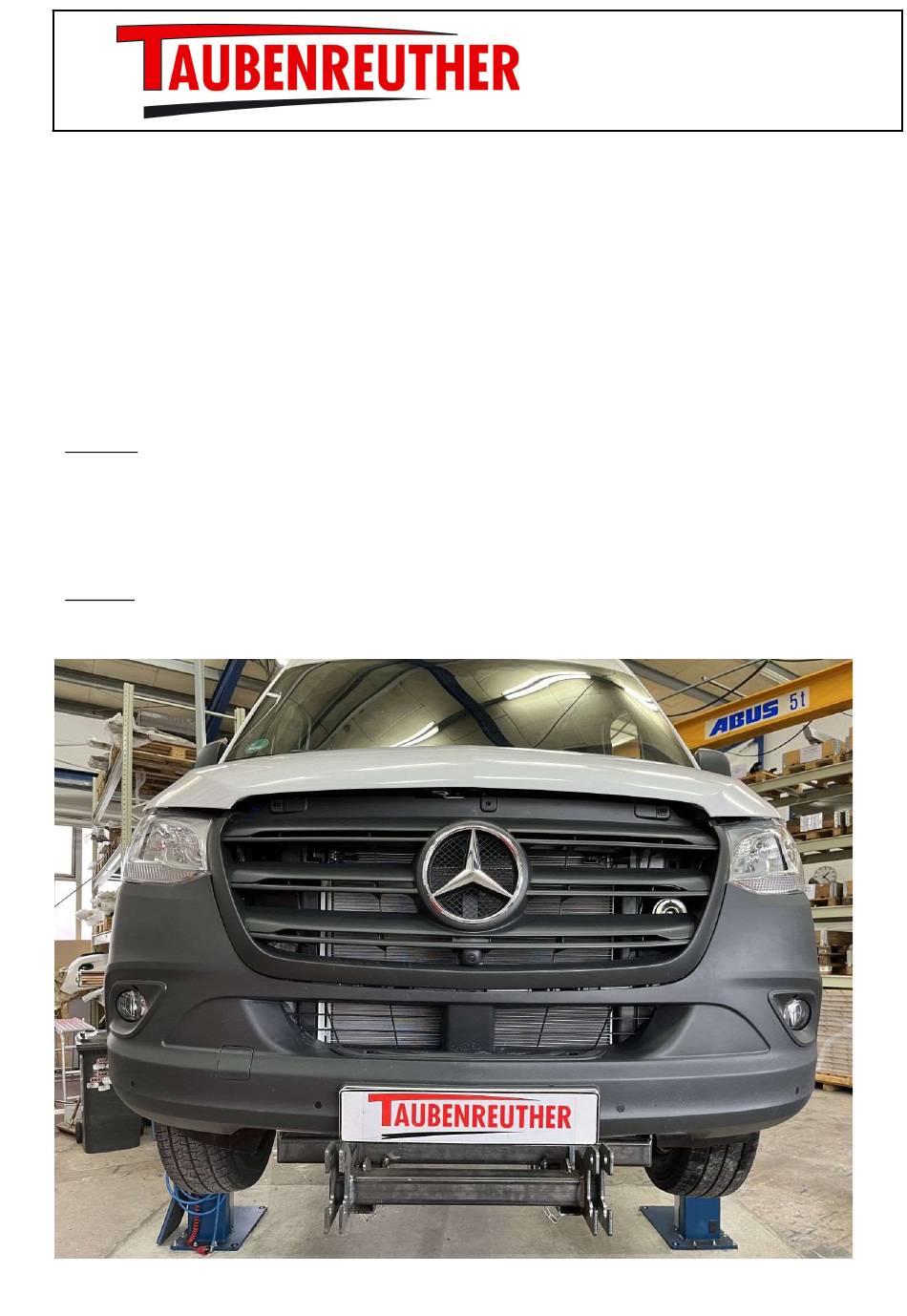

Tel. 09221 / 95620 Fax 09221 / 956222 e-mail: verkauf@taubenreuther.de Anbauanleitung: Schneepfluganbausatz Mercedes Sprinter 907 Heckantrieb ab22 2351-02 Best.Nr.: 5-303 Montagezeit: ca. 180 min. Hier sehen sie den fertig montierten Schneepflugabstützsatz. Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und das Benutzerhandbuch des Schneepfluges gut durch.
Page 2
***5-303*** Schraubensatz 1x Aufnahmetraverse (A) 2x Schraube M12 x 1,5 x 30 4x Zugwinkel (B) 4x Zylinderschraube M12 x 180 2x Distanzhülse (C) 6x Scheibe M12 1x Schablone (D) 6x Federring M12 1x Schneepflugaufnahme (E) 2x Abdeckung (F) 2x Schraube M8 x 20 2x Scheibe M8 x 20 x 1,5 2x Federring M8 4x 16-301604, Bolzen mit Kette und Splint...
Page 3
Unterfahrschutz abnehmen! / Remove the protective plate! Kühlergrill entfernen! / Remove the radiator grille!
Page 4
Stoßfänger entfernen! / Remove the bumper! Aufnahmetraverse platzieren! / Place the traverse!
Page 5
M12 x 1,5 x 30 Das Gleiche an der rechten Seite! / The same at the right! Zugwinkel vorne einhängen! / Hook in the tension angle at the front! Das Gleiche an der rechten Seite / The same at the right...
Page 6
M12 x 180 Distanzrohr platzieren und mit Zylinderschraube M12x200 sichern! Place spacer tube and secure with cheese head screw M12x200! Das Gleiche an der rechten Seite / The same at the right Zugwinkel hinten einhängen! / Hook in the tension angle at the rear! Das Gleiche an der linken Seite! / The same at the left!
Page 7
M12 x 180 Zugwinkel hinten verschrauben! / Screw the tension angle at the rear! Das Gleiche an der linken Seite! / The same at the left! Alle Schrauben festziehen! / Tighten all Screws!
Page 8
Schablone platzieren, Ausschnitt und Bohrungen anzeichnen! Place the template, mark the cu out and the holes! Ausschneiden und bohren (min. Ø9)! Cut out and drill (min. Ø9)
Page 9
M8 x 20 M8 x 20 Stoßfänger wieder montieren und zusätzlich unten mit M8 x 20 Schrauben an der Traverse befestigen! Verkabelung für Schneepflug vornehmen! Mount bumper again! Additionally fasten with 2x M8 x 20 screws on the traverse! Carry out wiring for snow plow! Kühlergrill wieder montieren! / Mount the radiator grille again!
Page 10
Für Fahrten mit dem Schneepflug die Aufnahmetraverse montieren! Mount the traverse when driving with snow plow! Bolzen / bolt 16-301604 (4x) Aufnahmetraverse mit 4 Bolzen 16-301604 sichern! Secure the holding crosshead with 4 bolts 16-301604!
Page 11
Abdeckungen „F“ bei Fahrten im öffentlichen Straßenverkehr montieren! Mount the covers „F“ when driving in public traffic!
