Anbauanleitung: Unterfahrschutz Motor

AL:

Best.Nr.:

Montagezeit:

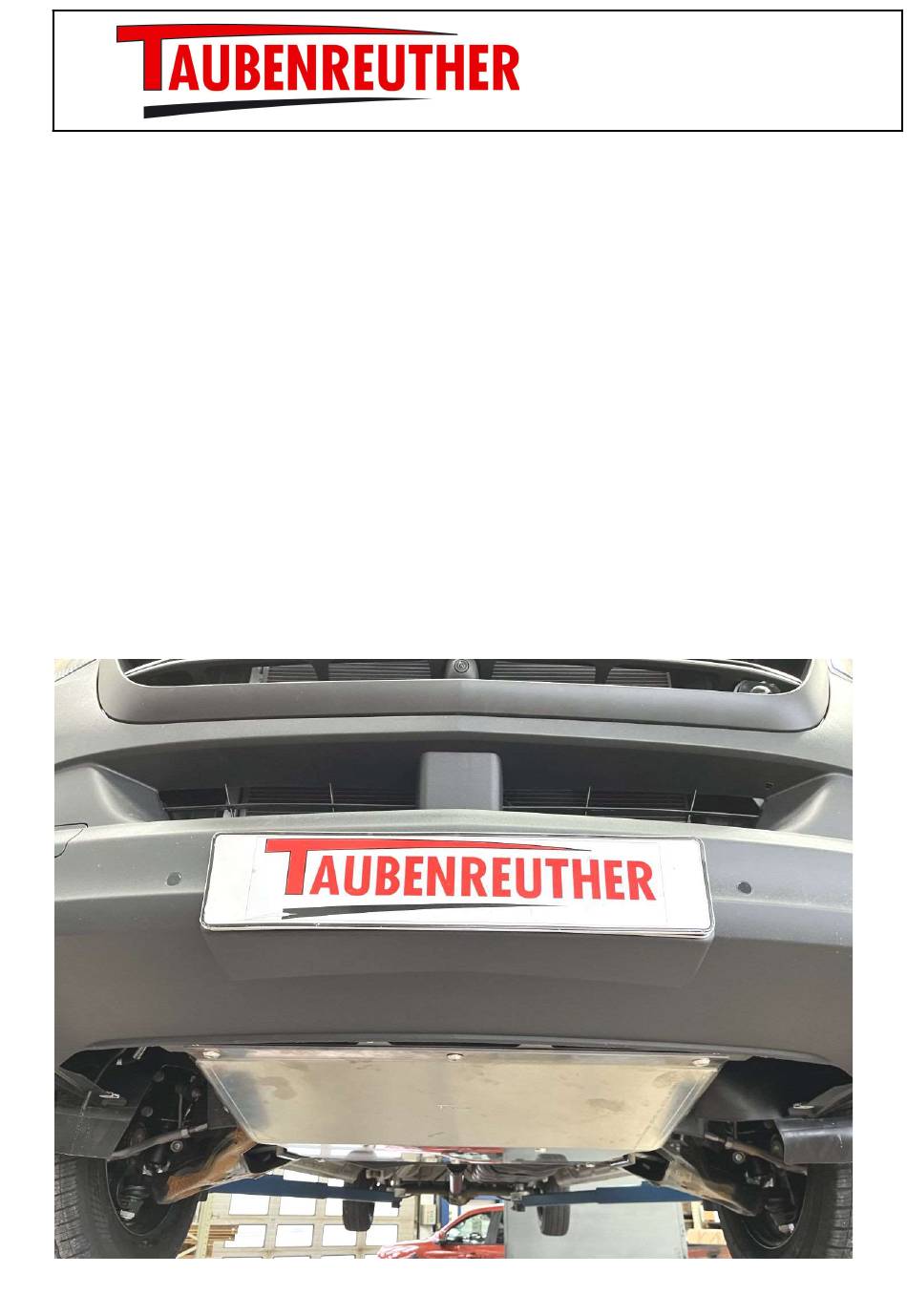

Hier sehen sie den fertig montierten Unterfahrschutz.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung gut

durch.

Here you see the ready mounted skid plate.

Before you start fitting, please read and understand this instruction manual.

Mercedes Sprinter 907 ab2022, Heckantrieb

2349-01

29-T060408

ca. 60 min.

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail:

verkauf@taubenreuther.de

Page 1 Anbauanleitung: Unterfahrschutz Motor Mercedes Sprinter 907 ab2022, Heckantrieb 2349-01 Best.Nr.: 29-T060408 Montagezeit: ca. 60 min. Hier sehen sie den fertig montierten Unterfahrschutz. Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung gut durch. Here you see the ready mounted skid plate.
Page 2 Schraubensatz 1x Traverse (A) 2x Schraube M12 x 40 x 1,5 3x Distanzhülse (B) 2x Scheibe M12 1x Schutzblech (C) 2x Federring M12 5x Blechmutter Typ6, M8 1x Anleitung AL2349 8x Senkscheibe M8 Alu 3x Senkschraube M8 x 25 (ISO14581) 5x Senkschraube M8 x 40 (ISO14581) 4x Schraube M6 x 20 4x Scheibe M6 x 15 x 1,25...
Page 3 Unterfahrschutz entfernen! / Remove the skid plate! Querstrebe entfernen! / Remove the crossbar!
Page 4 FRONT M12 x 1,5 x 40 M12 x 1,5 x 40 Querträger montieren! / Mount the crossbar! FRONT M8 x 20 (4x) Stoßfänger befestigen! / Fix the bumper!
Page 5 60mm 80mm Kunststoffverkleidung links ausschneiden! Cut out the plastic trim left! Kunststoffverkleidung links ausschneiden! Cut out the plastic trim left!
Page 6 Distanzhülsen platzieren! / Place distance sleeves! M8 x 25 (3x) M8 x 40 (5x) Schutzblech platzieren und verschrauben! Place and screw the mudguard!
