Anbauanleitung: Scheinwerferhalterset

AL:

Best.Nr.:

Montagezeit:

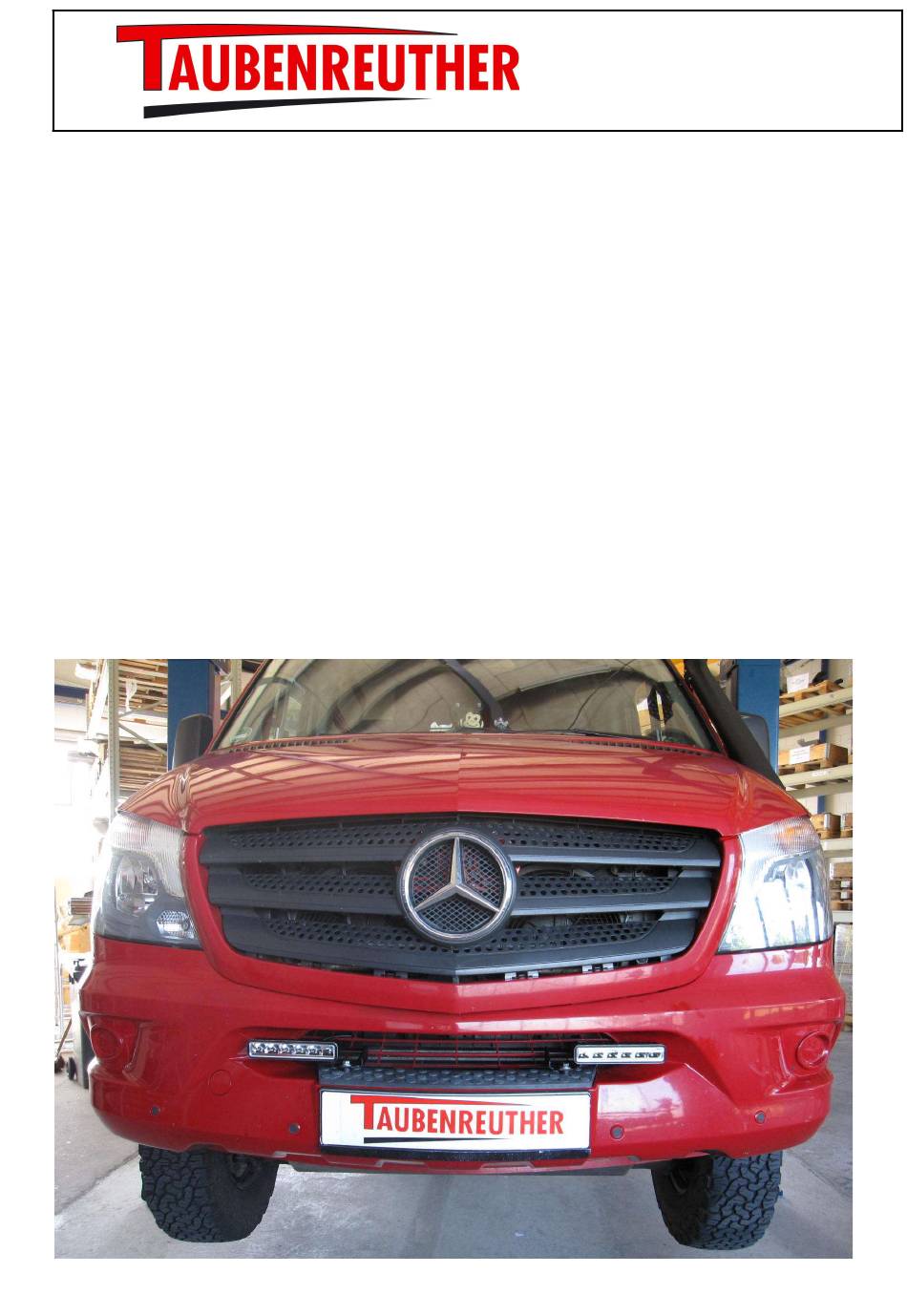

Hier sehen sie das fertig montierte Scheinwerferset.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und

das Benutzerhandbuch der Scheinwerfer gut durch.

Before you start fitting, please read and understand this instruction manual and

the owners manual of the lights.

Mercedes Sprinter 906 / 907 Bj.2013 - 2022

2334-00

35-T7400260

ca. 30 min.

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail:

verkauf@taubenreuther.de

Page 1 Tel. 09221 / 95620 Fax 09221 / 956222 e-mail: verkauf@taubenreuther.de Anbauanleitung: Scheinwerferhalterset Mercedes Sprinter 906 / 907 Bj.2013 - 2022 2334-00 Best.Nr.: 35-T7400260 Montagezeit: ca. 30 min. Hier sehen sie das fertig montierte Scheinwerferset. Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und das Benutzerhandbuch der Scheinwerfer gut durch.
Page 2 Stückliste Schraubensatz 1x Halter links (A) 1x Halter rechts (B) 2x Schraube M8 x 50 2x Distanzscheibe (C) 2x Scheibe M8 x 20 x 1,25 2x Distanz (D) 2x Federring M8 2x 36-3LEDDL105-SP, Osram LED Scheinwerfer SX180-SP 1x Anbauanleitung AL2334...
Page 3 Scheinwerfer an den Haltern montieren! Mount the lights at the brackets! Schrauben entfernen! / Remove the srews!
Page 4 Scheinwerferhalter mit Hülse und Distanzscheibe (nur Mod.907) montieren! Mount headlight bracket with sleeve and spacer! (mod.907 only) Das Gleiche an der linken Seite! / The same at left! Scheinwerfer nach Anleitung anschließen und ausrichten! Connect the lights according user manuel and adjust them!
