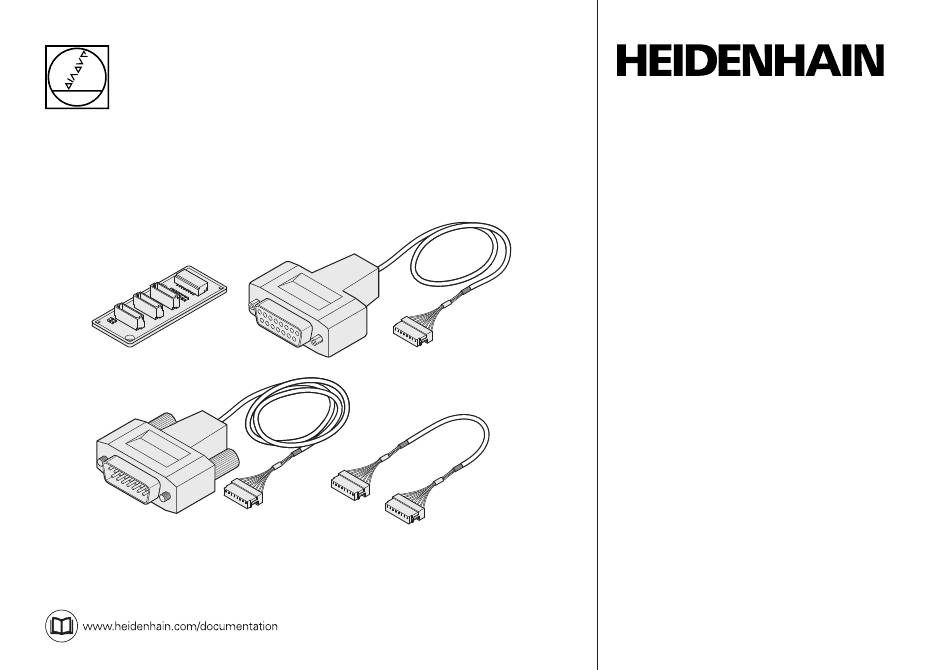

- Page 1 Mounting Instructions Montageanleitung EnDat3 Demo-Kit basic / extension 01/2023...
-
Page 2: Table Of Contents
Contents Inhalt Page Seite Warnings Warnhinweise Items supplied Lieferumfang General information Allgemeine Hinweise Mounting Montage Establish bus operation Busbetrieb herstellen (automatic address assignment) (automatische Adressvergabe) 10 Adjustment and diagnosis 10 Justage und Diagnose Using the example LIC31xx/LIC41xx am Beispiel LIC31xx/LIC41xx Warnings Warnhinweise Note:... -
Page 3: Items Supplied
Items supplied Lieferumfang Demo-Kit (basic): Demo-Kit (extension) ID 1361288-01 ID 1362629-01 Bus-Adapter-Board Slave cable Master cable Bus-Adapter-Board Slave cable Connector cable (ID 1326686-01) (ID 1355406-N5) (ID 1355493-01) (ID 1326686-01) (ID 1355406-N5) (ID 1361163-N1) To avoid damage to the cable, use the mounting aid to connect and disconnect the cable assembly. Order separately: The pulling force must be applied only to the connector of the cable assembly, and not to the wires! Separat bestellen:... -
Page 4: Montage
Mounting Montage Bus-Adapter-Board Slave cable Master cable Connector cable (ID 1326686-01) (ID 1355406-N5) (ID 1355493-01) (ID 1361163-N1) Demo-Kit (basic) Demo-Kit (extension) Encoder 2 (EnDat3/Sub-D) Encoder 1 Encoder 3 Encoder 4 Encoder 5 (EnDat3/Sub-D) (EnDat3/Sub-D) (EnDat3/Sub-D) (EnDat3/Sub-D) ... -
Page 5: Busbetrieb Herstellen (Automatische Adressvergabe)
Establish bus operation (automatic address assignment) Busbetrieb herstellen (automatische Adressvergabe) PWM 21 Encoder 2 (EnDat3/Sub-D) Encoder 1 Encoder 3 (EnDat3/Sub-D) (EnDat3/Sub-D) Connect the encoder. Messgerät anschließen. Establish a connection to the encoder. Verbindung zum Messgerät herstellen. Click... - Page 6 ATS V3.6 (with SV11.3: see next page) (mit SV11.3 siehe nächste Seite) An overview of the bus addresses appears. Klick the OK button Eine Übersicht der Bus-Adressen erscheint. Auf Ok klicken Click The position display appears. Continue with „Adjustment and diagnosis Using the example LIC31xx/LIC41xx“...
- Page 7 SV11.3 (with ATS V3.6: see previous page) (mit ATS V3.6 siehe vorherige Seite) Enter the encoder ID number Click Connect Example ID Geräte-ID-Nummer eingeben Beispiel ID Auf Verbinden klicken Click...
- Page 8 1. Click The position display appears. Click Configuration Click Bus operation Click Start Die Positionsanzeige erscheint. Auf Konfiguration klicken Auf Busbetrieb klicken Auf Starten klicken 2. Click 3. Click...
- Page 9 The address is being assigned. Die Adressvergabe läuft. Wait until the “ Automatic address assignment successful” message is displayed. Click OK Warten bis die Meldung “ Automatische Adressvergabe erfolgreich” erscheint. Auf Ok klicken After the automatic address assignment, the bus system must be reinitialized.
-
Page 10: Justage Und Diagnose Am Beispiel Lic31Xx/Lic41Xx
Adjustment and diagnosis Using the example LIC31xx/LIC41xx Justage und Diagnose am Beispiel LIC31xx/LIC41xx 1. Click No wizard exists for the MC 15 scanning head. Please perform online diagnostics in accordance with the AK MC16 Mounting Instructions. Für den Abtastkopf MC 15 ist kein Wizard vorhanden. - Page 11 For example: LIC41xx / LIC31xx Mounting Instructions (ID 1117241), “ Adjustment and diagnosis” chapter, Step 10. The Mounting Instructions are available for download free of charge from the HEIDENHAIN website at www.heidenhain.com/documentation. Weitere Schritte analog der Montageanleitung des jeweiligen Messgeräts.
- Page 12 DR. JOHANNES HEIDENHAIN GmbH Dr.-Johannes-Heidenhain-Straße 5 83301 Traunreut, Germany +49 8669 31-0 +49 8669 32-5061 info@heidenhain.de Technical support +49 8669 32-1000 Measuring systems +49 8669 31-3104 service.ms-support@heidenhain.de NC support +49 8669 31-3101 service.nc-support@heidenhain.de NC programming ...
