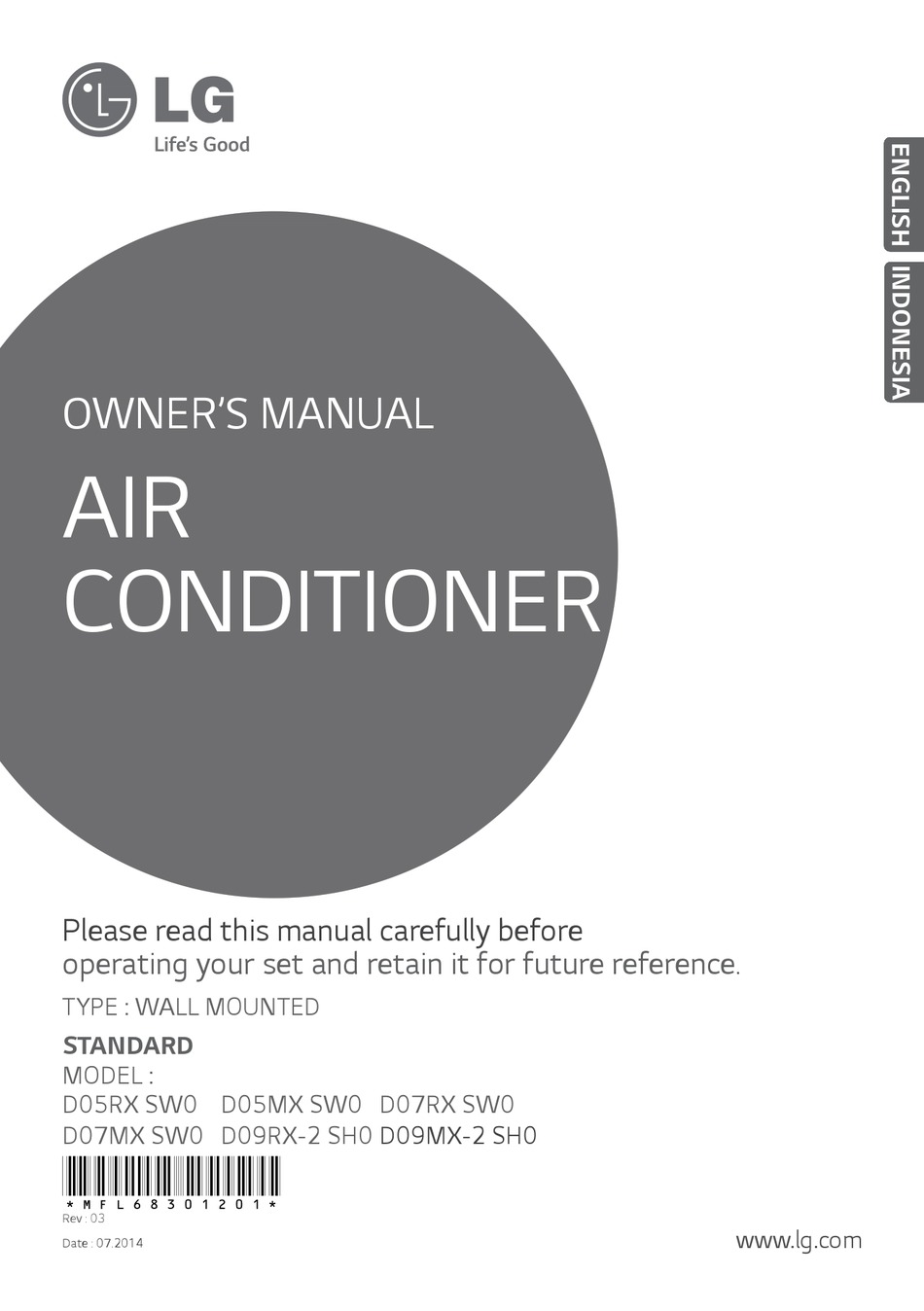

CONDITIONER Please read this manual carefully before operating your set and retain it for future reference. TYPE : WALL MOUNTED STANDARD MODEL : D05RX SW0 D05MX SW0 D07RX SW0 D07MX SW0 D09RX-2 SH0 D09MX-2 SH0 *MFL68301201* Rev : 03 www.lg.com...
TIPS FOR SAVING ENERGY TIPS FOR SAVING ENERGY Here are some tips that will help you to minimize the power consumption when you use the air conditioner. You can use your air conditioner more efficiently by referring to the instructions below : •...
IMPORTANT SAFETY INSTRUCTIONS IMPORTANT SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE. Always comply with the following precautions to avoid dangerous situation and ensure peak perfor- mance of you product. WARNING It can result in serious injury or death when the directions are ignored. CAUTION It can result in minor injury or product damage when the directions are ignored.
Page 4
IMPORTANT SAFETY INSTRUCTIONS OPERATION • Do not let the air conditioner run for a long time when the humidity is very high or when a door or window has been left open. Failure to do so may result in product failure. •...
Page 5
IMPORTANT SAFETY INSTRUCTIONS CAUTION INSTALLATION • Make sure to check if there is a refrigerant leak after you install or repair the air conditioner. Failure to do so may result in product failure. • Install the drain hose properly for smooth drainage of condensed water. Failure to do so may result in product failure.
CONTENTS CONTENTS TIPS FOR SAVING ENERGY ADVANCED FUNCTIONS CHANgINg rOOM TeMperATUre qUICKly (JeT COOl) IMPORTANT SAFETY INSTRUCTIONS INDOOr AIr pUrIFICATION (AUTO CleAN OperATION) SKIN CAre OperATION BEFORE USE PLASMA PURIFICATION OPERATION COMPONENTS DISplAy SCreeN BrIgHTNeSS - INDOOR UNIT °C/°F CONVerSION - OUTDOOR UNIT AUTO OperATION (ArTIFICIAl INSerTINg BATTerIeS...
BeFOre USe BEFORE USE COMPONENTS Air Inlet INDOOR UNIT Air filter On/off button Front cover 3M filter (Optional) Triple filter (Optional) Signal Receiver Display screen Ionizer (Optional) Horizontal vane Air outlet Vertical louver *The feature can be changed according a type of model. NOTE •...
BeFOre USe 2. Fix the holder by fastening the 2 screws firmly INSERTING BATTERIES with a screwdriver. Insert batteries before using the remote control. The battery type used is AAA (1.5 V). 1. Remove the battery cover. 3. Slide the remote control into the holder. 2.
USING THE REMOTE CONTROL USING THE REMOTE CONTROL You can operate the air conditioner more conveniently with the remote control. Control Display WIRELESS REMOTE CONTROL Description panel screen Plasma button : Purifies the air by removing particles that enter the indoor unit. Energy saving button : Operates energy saving cooling.
BASIC FUNCTIONS BASIC FUNCTIONS AIRING YOUR ROOM (AIR COOLING YOUR ROOM CIRCULATION OPERATION) (COOLING OPERATION) 1. Press to turn on the power. 1. Press to turn on the power. 2. Press repeatedly to select the cooling 2. Press repeatedly to select the air circula- operation.
BASIC FUNCTIONS TURNING ON THE AIR CONDITIONER ADJUSTING THE AIR FLOW DIRECTION AUTOMATICALLY AT A SET TIME 1. To adjust the direction of the air flow verti- 1. Press cally, press change the air flow direction - The icon below flickers at the bottom of the automatically.
ADVANCED FUNCTIONS ADVANCED SETTING SLEEP MODE FUNCTIONS Use the sleep mode to turn off the air conditioner automatically when you go to sleep. The air conditioner offers some additional advanced 1. Press to turn on the power. functions. 2. Press 3.
ADVANCED FUNCTIONS INDOOR AIR PURIFICATION PLASMA PURIFICATION OPERATION (AUTO CLEAN OPERATION) The plasma filter developed by LG removes In the cooling and dehumidifying operations, microscopic contaminants from the intake air moisture is generated inside the indoor unit. completely to supply clean and fresh air.
ADVANCED FUNCTIONS AUTO OPERATION ENERGY SAVING COOLING MODE (ARTIFICIAL INTELLIGENCE) This mode minimizes power consumption during cooling and increases the set temperature to In this mode, the fan speed and the tempera- the optimal level for a more comfortable ture adjust automatically , based on the room environment.
ADVANCED FUNCTIONS OPERATING THE AIR CONDITIONER RESTARTING THE AIR CONDITIONER WITHOUT THE REMOTE CONTROL AUTOMATICALLY you can use the on/off button of the indoor unit When the air conditioner is turned on again after to operation the air conditioner when the remote a power failure, this function restores the previous control is unavailable.
MAINTENANCE MAINTENANCE Clean the product regularly to maintain optimal performance and to prevent possible breakdown. Air filter 3M filter (Optional) Triple filter (Optional) * The feature can be changed according a type of model. Item Cleaning interval Cleaning method Air filter 2 weeks See “Cleaning Air filter”...
MAINTENANCE CLEANING THE AIR FILTER CLEANING TRIPLE FILTER (OPTIONAL) Cleaning the Air filter once every 2 weeks or more 1. Turn off the power and unplug the power cord. if necessary. 2. Open the front cover and remove Air filter (See 1.
TrOUBleSHOOTINg TROUBLESHOOTING SELF-DIAGNOSIS FUNCTION This product has a built-in self-diagnosis function. If an error occurs, the lamp of the indoor unit will blink in 2 second intervals. If this occurs, contact your local dealer or service center. BEFORE REqUESTING SERVICE please check the following before you contact the service center.
Page 19
TrOUBleSHOOTINg Problem Possible causes Corrective action Make sure that there are no cur- Air is not circulating properly. tains, blinds or furniture blocking the front of the air conditioner. Clean the Air filter once every 2 The Air filter is dirty. weeks.
Page 20
