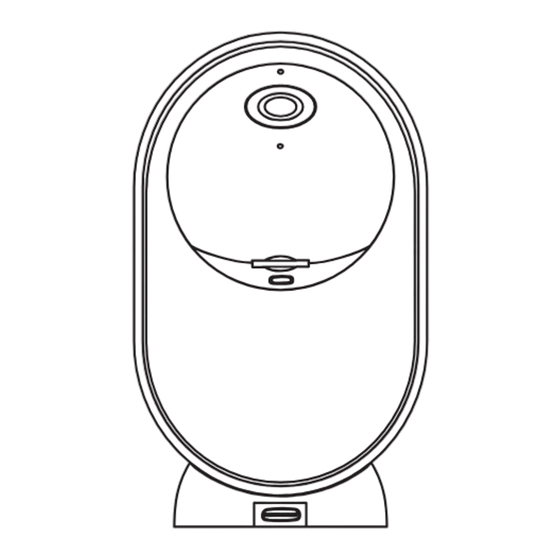

Rollei Indoor Security Cam 2K Manual

Hide thumbs Also See for Indoor Security Cam 2K:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Indoor Security
Cam 2K
Erhältlich im
www.rollei.de
Anleitung auf Deutsch
Manual in English

Advertisement

Table of Contents
loading

Related Manuals for Rollei Indoor Security Cam 2K

Summary of Contents for Rollei Indoor Security Cam 2K

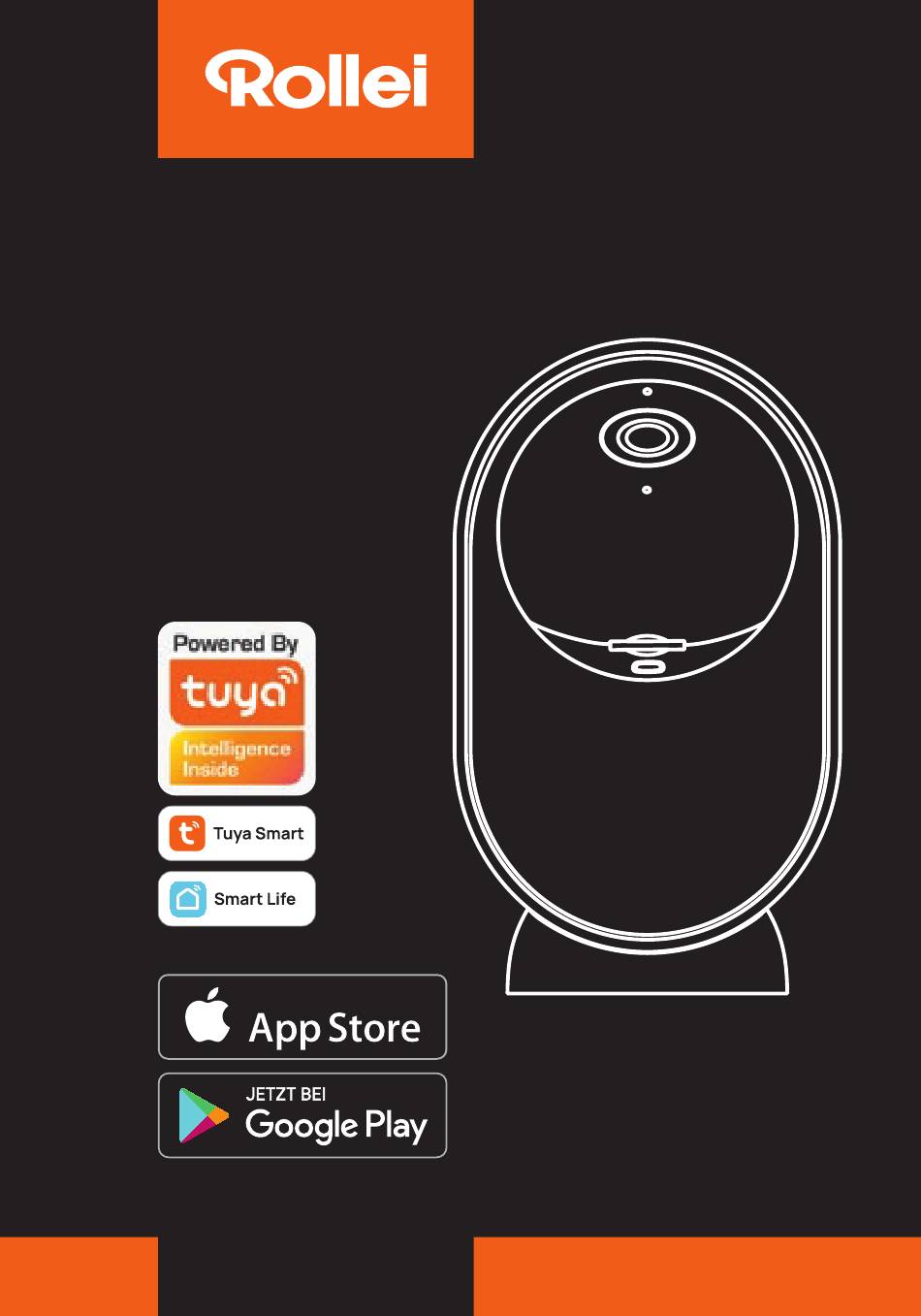

  • Page 1 Indoor Security Cam 2K Erhältlich im Anleitung auf Deutsch Manual in English www.rollei.de...

  • Page 2: Table Of Contents

    Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . 4 Wichtiger Hinweis! .
  • Page 3 Before the First Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Important Note! .

  • Page 4: Vor Dem Ersten Gebrauch

    Vor dem ersten Gebrauch Liebe Kundin, lieber Kunde, herzlichen Glückwunsch zum Kauf eines qualitativ hochwertigen Rollei-Produktes . Sie haben sich für eine moderne Überwachungs- kamera mit guter technischer Ausstattung und entsprechendem Zubehör entschieden, die sich besonders einfach bedienen lässt .

  • Page 5: Zeichenerklärung

    . Sollten Sie hierzu Fragen haben, wenden Sie sich an unseren technischen Support . Zeichenerklärung Die folgenden Symbole werden in dieser Bedienungsanleitung, auf der Rollei Indoor Security Cam 2K oder auf der Verpackung verwendet . Mit diesem Symbol gekennzeichnete Produkte erfüllen alle maßgeblichen Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums .

  • Page 6: Sicherheitshinweise

    Zeichenerklärung Nur für innen . Geräte mit diesem Zeichen dürfen nur im Haus betrieben werden (trockene Umgebung) . Sicherheitshinweise – Schließen Sie das Produkt nur dann an, wenn die Netzspannung des USB-Eingangs oder USB-Netzteils mit den Angaben auf dem Typenschild auf der Rückseite des Produkts übereinstimmt . –...
  • Page 7 Sicherheitshinweise – Das Gerät darf nicht mit einer externen Zeitschaltuhr oder separa- tem Fernwirksystem betrieben werden . – Ziehen Sie das Netzteil nie am Kabel aus der Steckdose, sondern fassen Sie immer das Netzteil an . – Verwenden Sie das Kabel nie als Tragegriff . –...

  • Page 8: Lieferumfang

    Lieferumfang – Überwachungskamera – Netzadapter – USB-C-Kabel – Wandhalterung – 3x Schrauben – 3x Dübel – Bedienungsanleitung Übersicht Objektiv Reset-Taste Mikrofon Lautsprecher Status-LED Standfuß microSD-Speicherkarten-Slot USB-C-Anschluss DEUTSCH...

  • Page 9: Einrichtung Der Kamera

    Platzierung / Montage der Kamera – Sie können Ihre Kamera auf einer flachen Oberfläche aufstellen oder sie an der Wand anbringen . – Wählen Sie einen Ort mit einem freien Sichtfeld und einem guten WLAN-Signal . Hinweis: Die WLAN-Reichweite kann durch Wände oder Objekte sowie durch Inter fe renzen von anderen WLAN-Netz werken beeinträchtigt...

  • Page 10: Platzierung / Montage Der Kamera

    Platzierung / Montage der Kamera Die Abdeckung des Überwachungsbereichs – Die Kamera sollte nicht vertikal mit dem sich bewegenden Objekt ausgerichtet werden, da sie dann möglicherweise keine Bewegung erfasst . – Es wird empfohlen, die Kamera in einer Winkelposition von mehr als 10 Grad auszurichten, um alle Bewegungen erfassen zu können .

  • Page 11: Einrichtung Der App

    Einrichtung der App Laden Sie die kostenlose App „Smart Life“ durch Scannen des QR-Codes oder suchen Sie nach „Smart Life“ im App Store oder Google Play Store . Erhältlich im...
  • Page 12 Einrichtung der App Smartphone-App starten Starten Sie die App auf Ihrem Smartphone und klicken Sie auf die Schaltfläche „Erstellen eines neuen Kontos“ . Folgen Sie den Bild- schirmanweisungen . Oder melden Sie sich mit einem bestehenden „Smart Life“-Konto an . DEUTSCH...
  • Page 13 Einrichtung der App Klicken Sie auf die Schalt- Wählen Sie aus der Kategorie fläche „Gerät hinzufügen“ . „Kamera & Sperre“ das Gerät „Sicherheitskamera (Wi-Fi)“ .
  • Page 14 Einrichtung der App Folgen Sie den Anweisungen in Wählen Sie Ihr 2,4-GHz- oder der App und setzen Sie das Gerät 5-GHz-WLAN-Netzwerk und zuerst zurück . geben Sie Ihr Passwort ein . RESET: Drücken Sie die Reset- Taste lange, bis ein Signalton aus dem Kameralautsprecher ertönt .
  • Page 15 Einrichtung der App Scannen Sie den QR-Code Das Gerät wird automatisch mit der Kamera . hinzuzufügt . Nach dem erfolgreichen Scan hören Sie einen Signalton . Drücken Sie dann auf die Schaltfläche „Signalton gehört“ .
  • Page 16 Einrichtung der App Das Gerät ist hinzugefügt, Klicken Sie auf die Schalt- Sie können jetzt die Raumein- fläche „Rollei Indoor Security stellungen vornehmen . Cam 2K“ . DEUTSCH...

  • Page 17: Bedienung Der App

    Bedienung der App Das Hauptmenü Tonwiedergabe Auflösung (HD = High Definition) (SD = Standard Definition) Einstellungen Bildformat / Vollbild Fotoaufnahme Gegensprechanlage Videoaufnahme Fotoalbum Wiedergabe (Aufnahmen gespeichert auf microSD-Karte) Objektivausrichtung...
  • Page 18 Bedienung der App Einstellungen Hier können Sie zusätzliche Ein- stellungen durchführen – z .B . die Einrichtung von Amazon Alexa oder Bewegungsmeldung . DEUTSCH...

  • Page 19: Technische Daten

    Technische Daten Bildsensor 3 MP / 1/2,8“-CMOS-Sensor Effektive Pixel 2304 x 1296p Sichtfeld 110° diagonal Schwenk-/Neige-Achse 0 – 355 ° / -30 – 77 ° Bewegungs- 10 m erkennungs-Distanz Bewegungs- 3 (hoch, mittel, niedrig) erkennungs-Stufen Tonerkennungs-Stufen 2 (hoch, niedrig) Nachtsicht-Abstand 10 m Speicher microSD-Speicherkarte der Speicherklasse...

  • Page 20: Mögliche Rechtsverletzungen

    Technische Daten Stromversorgung Indoor Security Cam 2K: Eingang 5,0 V 1,0 A Netzadapter für Indoor Security Cam 2K: Eingang 100 – 240 V ~ 50 / 60 Hz / 0,25 A Ausgang 5,0 V 1,0 A / 5,0 W Betriebstemperatur -20 –...
  • Page 21 Mögliche Rechtsverletzungen Die Beantwortung der Frage, ob eine Person nur Beiwerk ist, hängt von den Umständen des Einzelfalls ab . Aus Gründen der Rechts- sicherheit sollte in allen Fällen, in denen Aufnahmen mit identifizier- barem Personenbezug möglich sind, über die Überwachungskamera informiert werden (siehe auch Abschnitt „Hinweispflicht“) .
  • Page 22 Mögliche Rechtsverletzungen Überwachungskameras am Arbeitsplatz Die Überwachung am Arbeitsplatz untersteht in Deutschland beson- ders strengen Auflagen . Arbeitgeber sollten auf Überwachungska- meras am Arbeitsplatz vollständig verzichten, solange eine mögliche Rechtsverletzung nicht vollständig ausgeschlossen werden kann . Überwachungskameras im Straßenverkehr Bei Überwachungskameras mit Blick auf den Straßenverkehr empfiehlt es sich, den Standort der Überwachungskameras und den Bildausschnitt so zu konfigurieren, dass durch die Aufnahmen die Verkehrsteilnehmer nicht über die Autonummer bestimmbar sind .

  • Page 23: Sicherheit

    Sicherheit Bestimmungsgemäßer Gebrauch Die Überwachungskamera ist ausschließlich als Überwachungs- kamera konzipiert . Sie ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet . Verwenden Sie die Überwachungskamera nur wie in dieser Bedie- nungsanleitung beschrieben . Jede andere Verwendung gilt als nicht bestimmungsgemäß...

  • Page 24: Entsorgung

    Entsorgung Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und leichten Verpackungen . (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen .) Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen .

  • Page 25: Konformität

    Konformität Hiermit erklärt die Rollei GmbH & Co . KG, dass der Funkanlagen- typ „Rollei Indoor Security Cam 2K“ der Richtlinie 2014/53/EU entspricht . Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www .rollei .de/egk/indoorsecuritycam2K Rollei GmbH & Co . KG...

  • Page 26: Before The First Use

    Before the First Use Dear customer, congratulations on your purchase of a high-quality Rollei product . You have chosen a modern security camera with good technical features and corresponding accessories, which is particularly easy to operate . Please read the operating instructions and the safety instructions carefully before using the device for the first time .

  • Page 27: Explanation Of Symbols

    . Explanation of Symbols The following symbols are used in this manual, on the Rollei Indoor Security Cam 2K, or on the packaging . Products marked with this symbol comply with all relevant community regulations of the European Economic Area .

  • Page 28: Safety Instructions

    Safety Instructions – Only connect the product if the mains voltage of the USB input or USB power supply matches the specifications on the type plate on the back of the product . – Do not use the product if it is visibly damaged or if the cable is defective .
  • Page 29 Safety Instructions – Do not use or store the device at high temperatures or in closed rooms with direct sunlight . The product should not be used at ambient temperatures more than 50 °C . – Do not use the device near flammable gases or liquids, as this can lead to explosions .

  • Page 30: What's In The Box

    What‘s in the Box – Security camera – Power adapter – USB-C cable – Wall mount – 3x screws – 3x dowels – User manual Overview Lens Reset button Microphone Speaker Status LED Stand microSD memory card slot USB-C connection ENGLISH...

  • Page 31: Placing / Assembling The Camera

    Placing / Assembling the Camera – You can place your camera on a flat surface or mount it on the wall . – Choose a place with a clear field of view and a good WiFi signal . Note: The WiFi range can be impaired by walls or objects, or by interference from other WiFi networks .

  • Page 32: Setting Up The Camera

    Placing / Assembling the Camera Coverage of the Monitoring Area – The camera should not be aligned vertically with the moving object as it may not detect motion . – It is recommended that the camera is oriented at an angle of more than 10 degrees in order to detect any movement .

  • Page 33: Setting Up The App

    Setting Up the App Download the free app ”Smart Life“ by scanning the QR code or search for „Smart Life“ in the App Store or Google Play Store . Download on the...
  • Page 34 Setting Up the App Start the app on your phone and click the „Register“ button . Follow the on-screen instructions . Or login in with an existing ”Smart Life“ account . ENGLISH...
  • Page 35 Setting Up the App Click the ”Add Device“ From the category ”Camera button . & Lock“, select the category ”Smart Camera (Wi-Fi)“ .
  • Page 36 Setting Up the App Follow the instructions in the app Select your 2 .4 GHz or 5 GHz and reset the device first . WiFi network and enter your password . RESET: Long-press the reset but- ton until a beep sounds from the camera speaker .
  • Page 37 Setting Up the App Scan the QR code with the The device is added security camera . automatically . After the successful scan, you will hear a prompt . Then press the ”I Heard a Prompt“ button .
  • Page 38 Setting Up the App The device is added, you can now Click on the ”Rollei Indoor make the room settings . Security Cam 2K“ button . ENGLISH...

  • Page 39: Operation Of The App

    Operation of the App The Main Menu Sound playback Resolution (HD = High Definition) (SD = Standard Definition) Settings Screen format / full screen Photo recording Intercom system Video recording Photo album Playback (recordings saved in microSD memory card) Lens alignment...
  • Page 40 Operation of the App Settings Here you can make additional set- tings – e .g ., the setup of Amazon Alexa or motion detection . ENGLISH...

  • Page 41: Technical Data

    Max . transmission power 19 dBm Video compression H .264 Power Indoor Security Cam 2K: Input 5 .0 V 1 .0 A Power Adapter for Indoor Security Cam 2K: Input 100 – 240 V ~ 50 / 60 Hz / 0 .25 A | Output 5 .0 V...
  • Page 42 Technical Data Working temperature -20 – 50° C Mounting Standing, hanging Dimensions | Weight 11 x 6 .3 x 5 .9 cm | 161 g Box content Security camera, power adapter, USB-C cable, wall mount, 3x screws, 3x dowels, user manual Technical data are subject to change without notice .

  • Page 43: Possible Infringements

    Possible Infringements When using the security camera, you should be aware of the following: Copyright In principle, every person has the right to their own image . Accor- ding to the Copyright law, images may only be published without the consent of the persons concerned if the persons appear merely as an accessory next to a landscape or other localities .
  • Page 44 Possible Infringements Personal Identifiability A person can be identified if it can be determined that a particular person was at a particular place at a particular time . Identification can also be made using a personal license plate, such as a vehicle license plate .
  • Page 45 Possible Infringements Duty to Inform If personal identification of persons cannot be ruled out, a notice on the security camera must be placed in a clearly visible position at all access routes to the recording area . The passer-by must also be informed that by entering the recording area, he or she gives his or her consent to the recording of the images and that, if his or her consent is denied, he or she can avoid the recording by not entering...

  • Page 46: Security

    Security Intended Use The security camera is designed exclusively as a security camera . It is intended exclusively for private use and is not suitable for commercial use . Only use the security camera only as described in this user manual . Any other use is considered improper and may result in property damage or data loss .

  • Page 47: Disposal

    . Conformity Rollei GmbH & Co . KG hereby declares that this radio system type ”Rollei Indoor Security Cam 2K“ is in conformity with Directive 2014/53/EU .
  • Page 48 Rollei GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Service Hotline: +49 40 270750277 @rollei_de /rollei.foto.de Item No.: 40517 www.rollei.com...
