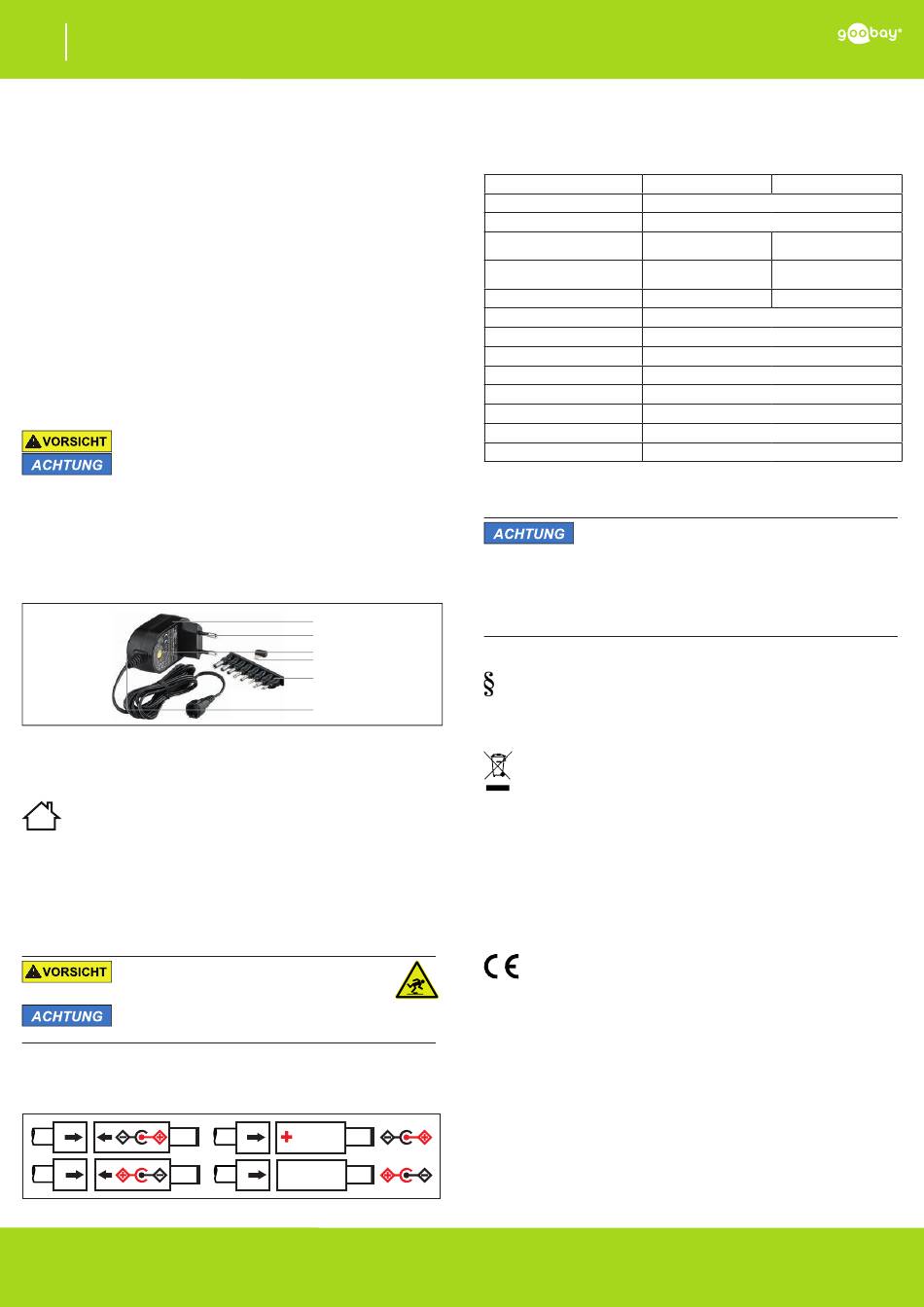

Goobay NTS 2250 User Manual

DE
Betriebsanleitung
stabilisierte Schaltnetzteile
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfernen
zu können.
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Ste-
ckergehäuse ziehen!
• Gehäuse nicht öffnen.
• Im Betrieb NIE unbeaufsichtigt lassen!
• Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von
ausgebildetem Elektro-Fachpersonal ausführen lassen.
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nur im Trockenen verwenden.
• Produkt nicht abdecken.
• Verletzungsgefahr durch Stolpern und Sturz
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Netzteil
Dieses Netzteil ist ein universales, umweltfreundliches und stabilisiertes Schaltnetz-
teil für IT- sowie Bürogeräte. Es verfügt über wechselbare Adapterstecker für viele
gängige Geräte. Die Ausgangsspannung ist variabel.
2.2 Lieferumfang
Netzteil, Adapterstecker, Betriebsanleitung (Näheres - siehe Technische Daten)
2.3 Bedienelemente und Teile
Tab. 1: Bedienelemente
1 Gehäuse 2 EURO-Netzstecker
4 Einstellwerkzeug 5 Adapterstecker
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Vorbereitung
• Nennspannung, Netzspannung, Netzfrequenz und Polarität
von Produkt, angeschlossenem Gerät und Stromnetz vergleichen.
• Lieferumfang auf Vollständigkeit kontrollieren und Unversehrt-
heit sicherstellen.
5 Anschluss und Bedienung
Verletzungsgefahr durch Stolpern und Sturz
• Kabel sicher verlegen.
Sachschäden durch zu hohe Ausgangsspannung
• Ausgangsspannung gemäß Gerätetypenschild einstellen.
1. Ausgangsspannung gemäß Gerätetypenschild mittels Einstell-
werkzeug einstellen.
2. Passenden Adapterstecker auswählen.
3. Adapterstecker in korrekter Polarität mit dem Netzteil verbinden.
Die meisten Geräte arbeiten mit positiver Polarität, also mit dem Pluspol
am inneren Kontakt.
Fig. 1: Polarität einstellen
REV2017-07-14
V1.1
1
2
3
4
5
6
3 Ausgangsspannungswahlschalter
6 Betriebs-LED
4. IT- oder Bürogerät an Netzteil anschließen.
5. Netzteil in freie und gut erreichbare Steckdose stecken.
Die Betriebs-LED leuchtet, sobald eingangsseitig Spannung anliegt.
Während des Betriebs sind keine Bedienelemente zu bedienen.
6. Steckverbindungen nach Benutzung trennen.
6 Technische Daten
Artikelnummer
Eingangsspannung [V~ @ Hz]
Eingangsstrom-stärke [A]
Ausgangs-
spannung [V DC]
Ausgangsstromstärke [A]
Max. Ausgangs-leistung [W]
Stand-by Leistungsaufnahme [W]
Eingang
Ausgang
Maße [mm]
Kabellänge [m]
Gewicht [g]
DC-Adapter [mm]
Klinke [mm]
Tab. 2: Technische Daten
7 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich
und in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und
verwenden.
8 Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
9 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
10 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien
der europäischen Bestimmungen erfüllt.
- 1 -
NTS 2250, 3000
59030 59034
100-240 @ 60/50
1,2
3 / 4,5 / 5 / 6 / 7,5 / 9 / 12 5 / 6 / 7,5 / 9 / 12 / 13,5 / 15
3,0 @ 5 / 6 / 7,5 / 9 / 12 V
2,25
2,4 @ 13,5 / 15 V
27
0,30
Eurostecker (Typ C, CEE 7/16)
DC-Buchse (universell, 2-Pin)
95,4 x 55,3 x 55,0
1,8
242,5
3,50 x 1,35 / 4,00 x 1,70 / 5,00 x 2,10 / 5,50 x 1,50 / 5,50 x 2,10
2,5 / 3,5
, eine registrierte Marke der Wentronic
®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
36
