Goobay 57290 User Manual

DE
Betriebsanleitung
12 V Netzteil
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Ste-
ckergehäuse ziehen!
• Gehäuse nicht öffnen.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-
sichtigte Benutzung.
• Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von
ausgebildetem Elektro-Fachpersonal ausführen lassen.
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nur im Trockenen verwenden.
• Produkt nicht abdecken.
Verletzungsgefahr durch Stolpern und Sturz.
2 Beschreibung und Funktion
2.1 12 V Netzteil

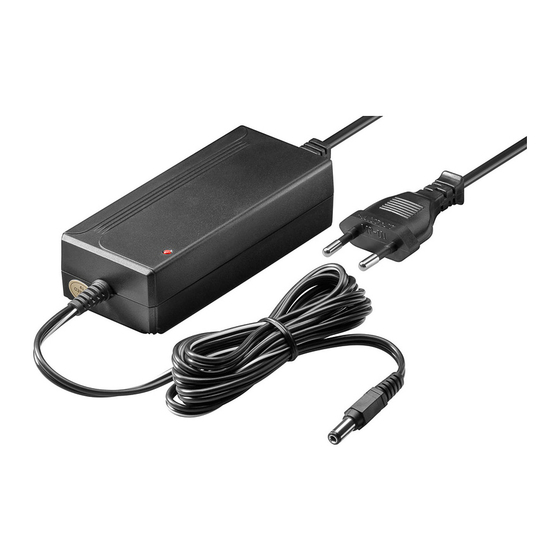

Dieses Produkt ist ein stabilisiertes Tischnetzteil zum Laden und Betreiben von
Bürogeräten über DC-Anschluss. Es wandelt Netzspannung in Kleinspannung um
und bietet Kurzschluss-, Überlastungs- und Überstromschutz.
2.2 Lieferumfang
12 V Netzteil, Bedienungsanleitung
2.3 Bedienelemente und Teile
1
2
Fig. 1: Abbildung
1 Gehäuse
3 EURO-Netzstecker
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
„Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei-
se kann zu schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
• Nennspannung, Netzspannung, Netzfrequenz und Polarität
von Produkt, angeschlossenem Gerät und Stromnetz
vergleichen.
• Lieferumfang auf Vollständigkeit kontrollieren und Unversehrt-
heit sicherstellen.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Kabel sicher verlegen.
1. Schließen Sie das Bürogerät an das 12V Netzteil an.
2. Stecken Sie das 12 V Netzteil in eine freie und gut erreichba-
re Steckdose.
Die Betriebs-LED leuchtet, sobald eingangsseitig Spannung anliegt.
Während des Betriebs sind keine Bedienelemente zu bedienen.
3. Trennen Sie die Steckverbindungen nach Benutzung.
6 Technische Daten
Art.
Eingang
Ausgang
Ø Effizienz im Betrieb
Effizienz bei geringer Last (10%)
Leistungsaufnahme bei Nulllast
REV2020-06-15
V2.0 ir
Änderungen vorbehalten.
3
4
2 Betriebs-LED
4 DC-Anschluss
57290
100-240 V~, 50/60 Hz, 0,8 A
12,0 V , 3,0 A, 36,0 W
88,7 %
86,2 %
0,07 W
Abmaße (LxBxH)
Gewicht
Kabellänge
DC-Anschluss
Polarität
Gehäusefarbe
Tab. 1: Technische Daten
7 Wartung, Pflege, Lagerung und Transport
Das Produkt istwartungsfrei.
ACHTUNG! Sachschäden
• Verwenden Sie zum Reinigen nur ein trockenes und weiches
Tuch.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
• Heben Sie die Originalverpackung für den Transport auf.
8 Entsorgungshinweise
8.1 Gerät
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische
und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Ver-
kaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurück-
zugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem
Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmun-
gen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. elt.
WEEE Nr.: 82898622
8.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack
und Glas im Altglas-Container.
DE4535302615620
9 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
- 1 -
110 x 50 x 30 mm
348 g
1,8 m
Eurostecker (Typ C, CEE 7/16); DC-Stecker (5,50 x 2,10 mm)
positiv,
, eine registrierte Handelsmarke der
®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
57290
Goobay
®
