SFA Sanipump ZPG 71 Operating & Installation Manual
  1. Manuals
  2. Brands
  3. SFA Manuals
  4. Water Pump
  5. SANIPUMP ZPG 71
  6. Operating & installation manual

SFA Sanipump ZPG 71 Operating & Installation Manual

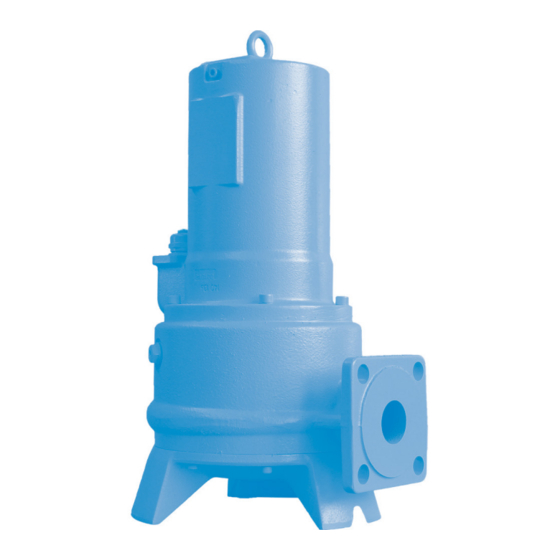

N submersible greywater pump
