RUS

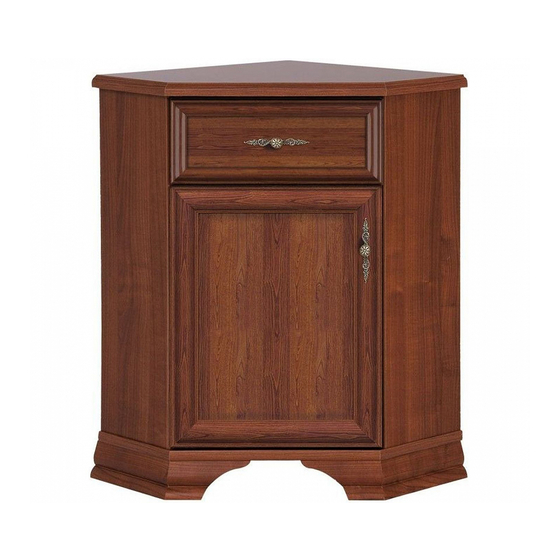

Тумба S320-KOMN1D1S/L, Тумба S320-KOMN1D1S/P
Настоящая "Инструкция по сборке" распространяется на изделия
щие в состав набора модульной мебели «
эксплуатации изделия.
1 Назначение изделия
1.1 Изделия, входящие в состав набора модульной мебели «
комнат в помещениях с относительной влажностью воздуха от 45 до 70%.
1.2 Изделия набора гармонично вписываются в интерьер помещения и создают ощущение уюта и комфорта.
2 Габаритные размеры
ШИРИНА: 586 мм, ВЫСОТА: 902 мм, ГЛУБИНА: 586 мм
3 Комплектность изделия
Код
детали
Панель ящика
1
S320-011
Стенка боковая левая
3
S320-121
Стенка боковая правая
4
S320-122
Щит задний
5
S320-123-01
Стенка средняя левая
6
S320-126
Стенка средняя правая
7
S320-127
Щит верхний
8
S320-216
Щит нижний
9
S320-217
10
S320-313
Полка переставная
Цоколь
11
S320-413
Нога левая
12
S320-521
13
S320-522
Нога правая
Стенка задняя склеенная
14
S320-914
Дно ящика
15
S320-916
Нога опорная
16
S320-575
Стенка левая ящика
17
S320-571
Стенка правая ящика
18
S320-572
Стенка задняя ящика
19
S320-5548
Комплект фурнитуры
20
-
Тумба S132-КОМN1D1S/L
2
S320-017
Тумба S132-КОМ1D1S/P
2
S320-027
1. Вскрыть упаковку, аккуратно разложить детали на ровной поверхности.
2. В отверстия Ø8 мм на верхних и нижних кромках стенок боковых 3, 4, на верхних кромках стенок средних 6, 7 вбить деревянные шканты f1
(см. рис. 1).
ВНИМАНИЕ! В случае, если шкант выступает из отверстия более, чем на 10 мм, его необходимо укоротить, т.к. возможно повреждение
деталей.
4. В отверстия Ø15 мм на внутренних поверхностях стенок боковых 3, 4, стенок
эксцентриковые r1 (см. рис. 2, 4).
5. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 3, 4, щита заднего 5 вбить полкодержатели d1 (см. рис. 1).
6.
Тумба S132-КОМN1D1S/L: в
планки петель b20. Оставшиеся отверстия Ø5 мм на внутренней поверхности стенки боковой 4 закрыть
заглушками s4 (см. рис. 1).
Тумба S132-КОМN1D1S/P: в
планки петель b20. Оставшиеся отверстия Ø5 мм на внутренней поверхности стенки боковой 3 закрыть заглушками s4 .
7. В отверстия Ø4 мм на внутренних поверхностях стенок средних 6, 7 прикрутить шурупами е3 металлические направляющие w37\CR,
w37\CL (см. рис. 1).
8. В отверстия Ø5 мм на нижней поверхности щита верхнего 8, на верхней поверхности щита нижнего 9 вкрутить винты стяжки r42
(см. рис. 2).
Республика Беларусь, г. Брест, ул. Лейтенанта Рябцева, 128
Инструкция по сборке.
Набор модульной мебели «KENTAKI»
KENTAKI
», и содержит указания, необходимые для правильной и безопасной сборки и
.idw
Дверь
.idw
Дверь
.idw
.idw
4 Последовательность сборки
отверстия Ø5 мм на внутренней поверхности стенки боковой 3 прикрутить еврошурупами е2 ответные
отверстия Ø5 мм на внутренней поверхности стенки боковой 4 прикрутить еврошурупами е2 ответные
Дата изготовления
_________________
Дата продажи
_________________
ИООО "БРВ-Брест"
тел/факс (810375162) 29-85-46
Тумба S320-KOMN1D1S/L, Тумба S320-KOMN1D1S/P,
KENTAKI
», предназначены для оборудования интерьера жилых
Таблица 1
1
446x188х19
1
772x234х16
1
772x234х16
1
772x154х16
1
315x206х16
1
315x206х16
1
583x583х28
1
569x569х22
1
546x546х16
1
420x64х16
1
361х154х80
1
361х154х80
2
798х469х2,5
1
378х298х2,5
1
80х38х38
1
300х120х16
1
300х120х16
1
363х120х16
1
-
4/4
1
572x446х19
4/4
1
572x446х19
_________________
Штамп магазина
_________________
4/4
1 /4
1 /4
1 /4
1/4
1 /4
2 /4
2 /4
2 /4
2 /4
3 /4
3 /4
1 /4
1 /4
3 /4
1 /4
1 /4
1 /4
1/4
средних 6, 7, щита заднего 5 вставить стяжки
Штамп ОТК
