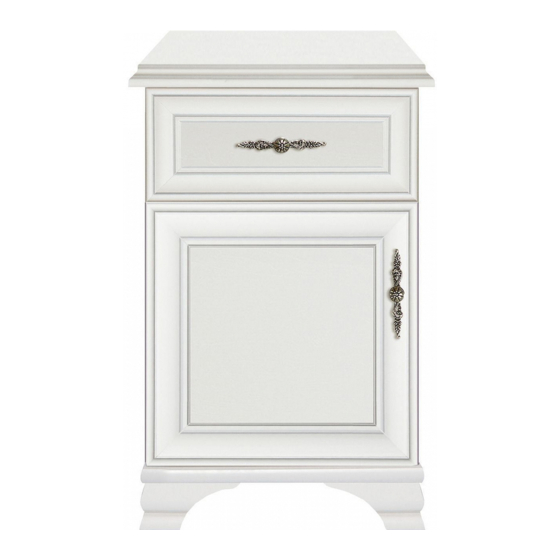

Тумба S320-KOM1D1S/L, Тумба S320-KOM1D1S/P
Настоящая "Инструкция по сборке" распространяется на изделие
в состав набора мебели « KENTAKI
изделия.
1 Назначение изделия
1.1 Изделия, входящие в состав набора мебели «
помещениях с относительной влажностью воздуха от 45 до 70%.
1.2 Изделия набора гармонично вписываются в интерьер помещения и создают ощущение уюта и комфорта.
2 Габаритные размеры
ШИРИНА: 544 мм, ВЫСОТА: 830 мм, ГЛУБИНА: 343 мм
3 Комплектность изделия
Код
детали
Панель ящика
S320-016
1
Стенка боковая левая
3 S320-124
Стенка боковая правая
4 S320-125
S320-218 Щит нижний
5
6 S320-219 Щит верхний
S320-314
7 Полка переставная
8 S320-523 Нога левая
S320-524
9 Нога правая
10 S320-915
Дно ящика
11 S320-930
Стенка задняя склеенная
17 S320-571
Стенка левая ящика
18 S320-572
Стенка правая ящика
13 S320-5545
Стенка задняя ящика
15 -
Комплект фурнитуры
Тумба S132-КОМ1D1S/L
2
S320-015
Тумба S132-КОМ1D1S/P
2
S320-028
1. Вскрыть упаковку, аккуратно разложить детали на ровной поверхности.
2. В отверстия Ø8 мм на верхних и нижних кромках стенок боковых 3, 4 вбить деревянные шканты f1 (см. рис. 1).
ВНИМАНИЕ! В случае, если шкант выступает из отверстия более, чем на 10 мм, его необходимо укоротить, т.к. возможно
повреждение деталей.
3. В отверстия Ø15 мм на внутренних поверхностях стенок боковых 3, 4 вставить стяжки эксцентриковые r1 (см. рис. 2).
4. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 3, 4 вбить полкодержатели d1 (см. рис. 2).
5 Тумба S132-КОМ1D1S/P: .
планки петель b19 (см. рис. 1). Отверстия Ø5 мм на внутренней поверхности стенки боковой 3 закрыть заглушками s4.
Тумба S132-КОМ1D1S/L:
планки петель b19 (см. рис. 1). Отверстия Ø5 мм на внутренней поверхности стенки боковой 4 закрыть заглушками s4.
6. На внутренних поверхностях стенок боковых 3, 4 в отверстия Ø4 мм прикрутить шурупами е3 металлические направляющие
w37\CR, w37\CL (см. рис. 1).
7. В отверстия Ø5 мм на нижней поверхности щита верхнего 6 вкрутить винты стяжки r42 (см. рис. 2).
8. Соединить детали 3, 4, 5, 6 при помощи шкантов f1 и стяжек эксцентриковых r1, конформатов е8. Затянуть стяжки
эксцентриковые r1, конформаты е8 с помощью ключа z1. Стяжки эксцентриковые закрыть заглушками s2 (см. рис. 2).
9. Закрепить ноги 8, 9 к щиту нижнему 5 конформатами е26 при помощи ключа z1 (см. рис. 3).
10. Положить корпус тумбы фасадными кромками вниз на ровную поверхность и выровнять его, измеряя рулеткой расстояние
между противоположными углами по диагонали. Расстояния должны быть равными (см. рис. 3).
11.Закрепить стенку заднюю 11 к корпусу тумбы гвоздями l1 с шагом 80-120 мм (см. рис. 3).
Республика Беларусь, г. Брест, ул. Янки Купалы, 1В-1, каб.216
Инструкция по сборке.
Набор мебели «KENTAKI»
», и содержит указания, необходимые для правильной и безопасной сборки и эксплуатации
.idw
411х120х12/16/18
Дверь
.idw
Дверь
.idw .idw
4 Последовательность сборки
В отверстия Ø5 мм на внутренней поверхности стенки боковой 4 прикрутить еврошурупами e2 ответные
В отверстия Ø5 мм на внутренней поверхности стенки боковой 3 прикрутить еврошурупами e2 ответные
Дата изготовления
_________________
Дата продажи
_________________
ИООО "БРВ-Брест"
тел/факс (+375162) 27-89-04
Тумба S320-KOM1D1S/L, Тумба S320-KOM1D1S/P,
KENTAKI », предназначены для оборудования интерьера жилых комнат в
Таблица 1
496x188х19 1
700x307х16 1
700x307х16 1
512x329х22 1
540x340х28 1
467x303х16 1
345x180х80 1
345x180х80 1
1
426х298х2,5
744х495х2,5 1
300х120х16 1
300х120х16 1
1
- 1
1
500x496х19
500x496х19 1
