BLACK RED WHITE KENTAKI S320-KOM4S Manual

RUS
Настоящая "Инструкция по сборке" распространяется на изделие
мебели «KENTAKI», и содержит указания, необходимые для правильной и безопасной сборки и эксплуатации изделия.
1 Назначение изделия
1.1 Изделия, входящие в состав набора мебели «KENTAKI», предназначены для оборудования интерьера жилых комнат в
помещениях с относительной влажностью воздуха от 45 до 70%.
1.2 Изделия набора гармонично вписываются в интерьер помещения и создают ощущение уюта и комфорта.
2 Габаритные размеры
ШИРИНА: 944 мм, ВЫСОТА: 902 мм, ГЛУБИНА: 444 мм
3 Комплектность изделия
Код
детали
1 S320-002
2 S320-140
3 S320-141
4 S320-227
5 S320-228
6 S320-537
7 S320-538
8 S320-924
9 S320-925
10 S320-569
11 S320-570
12 S320-5540
13 S320-5546
14 -
1. Вскрыть упаковку, аккуратно разложить детали на ровной поверхности.
2. В отверстия Ø8 мм на верхних и нижних кромках стенок боковых 2, 3 вбить деревянные шканты f1 (см. рис. 1).
ВНИМАНИЕ! В случае, если шкант выступает из отверстия более, чем на 10 мм, его необходимо укоротить, т.к. возможно
повреждение деталей.
3. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 2, 3 прикрутить еврошурупами е3 направляющие w5\CL, w5\CR
(см. рис. 1).
4. В отверстия Ø15 мм на внутренних поверхностях стенок боковых 2, 3 вставить стяжки эксцентриковые r1 (см. рис. 2).
5. В отверстия Ø5 мм на нижней поверхности щита верхнего 4 вкрутить винты стяжки r42 (см. рис. 2).
6. Соединить детали 2, 3, 4 при помощи шкантов f1 и стяжек эксцентриковых r1. Затянуть стяжки эксцентриковые r1 с помощью
ключа z1. Стяжки эксцентриковые на стенках боковых 2, 3 с фасадной стороны закрыть заглушками s2 (см. рис. 2).
7. К стенкам боковым 2, 3 прикрутить щит нижний 5 конформатами е8 при помощи ключа z1 (см. рис. 2).
8. Прикрутить ноги 6, 7 к щиту нижнему 5 конформатами е26 при помощи ключа z1 (см. рис. 3).
9. Положить корпус изделия фасадными кромками вниз на ровную поверхность и выровнять его, измеряя рулеткой расстояние
между противоположными углами по диагонали. Расстояния должны быть равными (см. рис. 3).
10. Закрепить стенку заднюю склеенную 8 к корпусу тумбы гвоздями l1 с шагом 80-120 мм (см. рис. 3).
11.Установить изделие на опоры.
12.ВНИМАНИЕ! В комплекте фурнитуры имеется лента фиксирующая n26 с шурупом р38 и дюбель f35 с шурупом p17 для
крепления изделия к стене в целях предотвращения его опрокидывания. Для этого необходимо в месте установки изделия
разметить и просверлить с помощью электродрели отверстие диаметром 10 мм в стене на 30 мм ниже уровня щита 4 изделия,
забить с помощью молотка дюбель f35 в отверстие в стене, закрепить ленту фиксирующую n26 шурупом p38 к задней кромке щита
4 изделия, завернуть шуруп p17 в дюбель f35 сквозь отверстие в ленте фиксирующей n26.
13. В отверстия Ø8 мм на передних кромках стенок боковых ящиков 10, 11 вбить деревянные шканты f1 (см. рис. 4).
ВНИМАНИЕ! В случае, если шкант выступает из отверстия более, чем на 10 мм, его необходимо укоротить, т.к. возможно
повреждение деталей.
14. В отверстия Ø15 мм на внутренних поверхностях стенок боковых ящиков 10, 11 вставить стяжки эксцентриковые r1 (см. рис. 4).
Республика Беларусь, г. Брест, ул. Лейтенанта Рябцева, 128
Инструкция по сборке.
Набор мебели «KENTAKI»

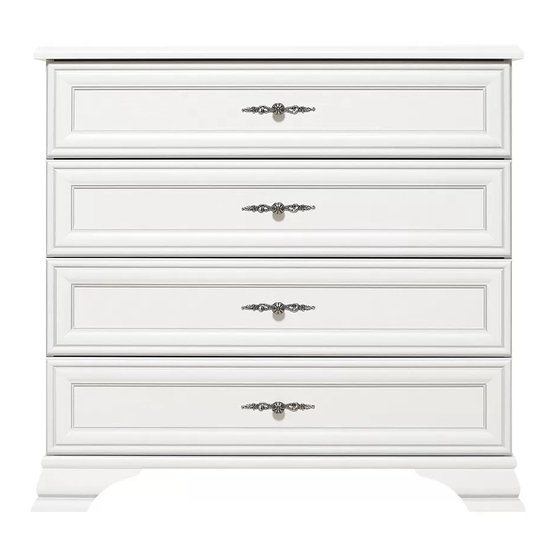

Комод S320-KOM4S
Панель ящика
Стенка боковая левая .idw
Стенка боковая правая
Щит верхний
Щит нижний
Нога левая
Нога правая
Стенка задняя склеенная
Дно ящика
Стенка левая ящика
Стенка правая ящика
Стенка задняя ящика
Фиксатор дна ящика
Комплект фурнитуры
4 Последовательность сборки
Дата изготовления
_________________
Дата продажи
_________________
ИООО "БРВ-Брест"
тел/факс (810375162) 29-85-46
Комод S320-KOM4S,
Таблица 1
4
896x188х19
1
772x403х16
1
772x403х16
1
940x436х28
1
912x425х22
1
441x210х80
1
441x210х80
1
798х895х2,5
4
826х398х2,5
4
400х120х16
4
400х120х16
4
811х120х16
4
383х60х12
1
-
Штамп ОТК
_________________
Штамп магазина
_________________
входящее в состав набора
3/3
1/3
1/3
1/3
1/3
2/3
2/3
1/3
1/3
1/3
1/3
1/3
1/3
2/3
