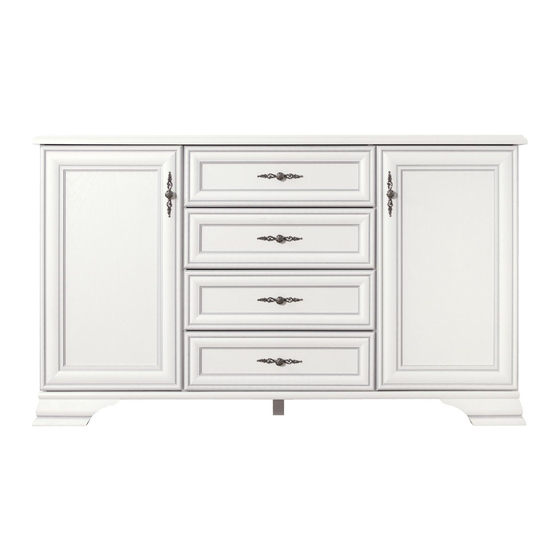

BLACK RED WHITE KENTAKI S320-KOM2D4S Assembly

RUS
Настоящая "Инструкция по сборке" распространяется на изделие
« KENTAKI », и содержит указания, необходимые для правильной и безопасной сборки и эксплуатации изделия.
1 Назначение изделия
1.1 Изделия, входящие в состав набора мебели «
помещениях с относительной влажностью воздуха от 45 до 70%.
1.2 Изделия набора гармонично вписываются в интерьер помещения и создают ощущение уюта и комфорта.
2 Габаритные размеры
ШИРИНА: 1544 мм, ВЫСОТА: 902 мм, ГЛУБИНА: 444 мм
3 Комплектность изделия
Код
детали
1 S320-003
2 S320-029
3 S320-004
6 S320-103
7 S320-104
4 S320-105
5 S320-106
8 S320-203
9 S320-204
10 S320-302
11 S320-541
12 S320-506
13 S320-903
22 S320-904
15 S320-905
28 S320-575
17 S320-569
18 S320-570
19 S320-5547
20 S320-5546
21 -
1. Вскрыть упаковку, аккуратно разложить детали на ровной поверхности.
2. В отверстия Ø8 мм на верхних и нижних кромках стенок боковых 6, 7, стенок средних 4, 5 вбить деревянные шканты f1 (см. рис. 1).
ВНИМАНИЕ! В случае, если шкант выступает из отверстия более, чем на 10 мм, его необходимо укоротить, т.к. возможно
повреждение деталей.
3. В отверстия Ø15 мм на внутренних поверхностях стенок боковых 6, 7, стенок средних 4, 5 вставить стяжки эксцентриковые r1
(см. рис. 2).
4. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 6, 7 прикрутить еврошурупами е2 ответные планки петель b19
(см. рис. 1).
5. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 6, 7, стенок средних 4, 5 вбить полкодержатели d1 (см. рис. 1-2).
6. На внутренних поверхностях стенок средних 4, 5 в отверстия Ø4 мм прикрутить шурупами е3 металлические направляющие
w5\CR, w5\CL (см. рис. 1).
7. В отверстия Ø5 мм на нижней поверхности щита верхнего 8 вкрутить винты стяжки r42 (см. рис. 2).
8. В отверстия Ø8 мм на нижней поверхности щита нижнего 9 с помощью конформата e8 закрепить ногу опорную 28 (см. рис. 2).
9. Соединить детали 4, 5, 6, 7, 8 при помощи шкантов f1 и стяжек эксцентриковых. Затянуть стяжки эксцентриковые r1 с помощью
ключа z1. Стяжки эксцентриковые закрыть заглушками s2 (см. рис. 2).
10. К стенкам боковым 6,7, средним 4, 5 закрепить щит нижний 9 конформатами е8 при помощи ключа z1 (см. рис. 2).
11. Закрепить ноги 11, 12 к щиту нижнему 9 конформатами е26 при помощи ключа z1 (см. рис. 3).
Республика Беларусь, г. Брест, ул. Янки Купалы, 1В-1, каб.216
Инструкция по сборке.
Набор мебели «KENTAKI»
Тумба S320-KOM2D4S
KENTAKI
Дверь левая
.idw
Д верь правая
Панель ящика
Стенка боковая левая
Стенка боковая правая
Стенка средняя левая
Стенка средняя правая
Щит верхний
Щит нижний
Полка переставная
Нога левая
Нога правая
Стенка задняя склеенная
Стенка задняя склеенная
Дно ящика
Нога опорная
Стенка левая ящика
Стенка правая ящика
Стенка задняя ящика
Фиксатор дна ящика
Комплект фурнитуры
4 Последовательность сборки
Дата изготовления
_________________
Дата продажи
_________________
ИООО "БРВ-Брест"
тел/факс (+375162) 27-89-04
Тумба S320-KOM2D4S,
», предназначены для оборудования интерьера жилых комнат в
Таблица 1
4/5
1
764x446х19
4 /5
1
764x446х19
5 /5
4
596x188х19
1 /5
1
772x403х16
1 /5
1
772x403х16
1 /5
1
772x403х16
1 /5
1
772x403х16
2 /5
1
1540x436х28
2 /5
1
1512x425х22
1 /5
2
427x399х16
3 /5
1
441x270х80
3 /5
1
441x270х80
1/5
1
816х597х2,5
1/5
2
816х449х2,5
1 /5
4
538х398х2,5
1 /5
1
80х38х38
1 /5
4
400х120х16
1 /5
4
400х120х16
1 /5
4
523х120х16
1/5
4
383х60х12
3/5
1
-
Штамп ОТК
_________________
Штамп магазина
_________________
входящее в состав набора мебели
