Настоящая "Инструкция по сборке" распространяется на изделие
мебели « KENTAKI », и содержит указания, необходимые для правильной и безопасной сборки и эксплуатации изделия.
1 Назначение изделия
1.1 Изделия, входящие в состав набора мебели «
помещениях с относительной влажностью воздуха от 45 до 70%.
1.2 Изделия набора гармонично вписываются в интерьер помещения и создают ощущение уюта и комфорта.
2 Габаритные размеры
ШИРИНА: 1149 мм, ВЫСОТА: 1974 мм, ГЛУБИНА: 436 мм
3 Комплектность изделия
Код
детали
1 S132-161
Стенка боковая правая
2 S132-163 Стенка средняя
3 S132-162
Стенка боковая левая
4 S132-248 Щит верхний
5 S132-250
Щит
6 S132-332
Полка соединительная
7 S132-254
Щит нижний
8 S132-255
Щит
9 S132-333
Полка переставная
29 S132-513
Нога левая
30 S132-514
Нога правая
12 S132-253
Щит
27 S132-511
Планка декор-я из МДФ правая
14 S132-585
Планка декор-я из МДФ
15 S132-591
Планка декор-я из МДФ левая
16 S132-589
Планка декор-я из МДФ
22 S132-526 Планка декор-я из МДФ левая
18 S132-0141 Дверь с зеркалом
S132-041/А Дверь с зеркалом
19 S132-0142 Дверь
S132-042 Дверь
20 S132-937 Стенка задняя склеенная
21 - Комплект фурнитуры
4 Последовательность сборки
1. Вскрыть упаковку, аккуратно разложить детали на ровной поверхности.
2. В отверстия Ø8 мм на верхних и нижних кромках стенкок боковых 1, 3, средней 2, нижней кромке щита 12, боковых кромках полки
соединительной 6, щита 5 вбить деревянные шканты f1 (см. рис. 1, 2).
ВНИМАНИЕ! В случае, если шкант выступает из отверстия более, чем на 10 мм, его необходимо укоротить, т.к. возможно
повреждение деталей.
3. В отверстия Ø15 мм на нижней поверхности полки соединительной 6, на внутренней поверхности стенки боковой 3 вставить
стяжки эксцентрико-
вые r1 (см. рис. 1, 2).
4. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 1, 3 прикрутить еврошурупами е2 ответные планки петель b19
(см. рис. 1, 3).
5. В отверстия Ø5 мм на внутренней поверхности стенки боковой 3, на правой поверхности стенки средней 2 вбить
полкодержатели d1 (см. рис. 1, 3).
6. В отверстие Ø5 мм на нижней поверхности щита 5 вкрутить ограничитель двери d4
(см. рис. 1 ).
Республика Беларусь, г. Брест, ул. Янки Купалы, 1В-1, каб.216
Инструкция по сборке.
Набор мебели «KENTAKI»

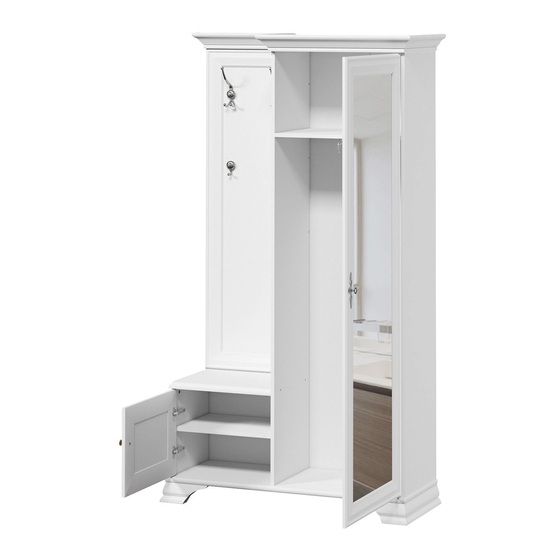

Шкаф с вешалкой S320-PPK/110P
