TWILIGHT
PROFESSIONAL
- MIDDLE OF THE NIGHT VERSION
- DALI VERSION
ATTENZIONE:
IT
LA SICUREZZA DELL'APPARECCHIO E' GARANTITA SOLO CON L'USO APPROPRIATO
DELLE SEGUENTI ISTRUZIONI; PERTANTO E' NECESSARIO CONSERVARLE.
WARNING:
EN
THE SAFETY OF THIS FIXTURE IS GUARANTEED ONLY IF YOU COMPLY WITH
THESE INSTRUCTIONS; REMEMBER TO CONSERVE IN A SAFE PLACE.
ATTENTION:
FR
LA SECUTIE DE L'APPAREIL N'EST GARANTIE QU'EN CAS D'UTILISATION CORRECTE
DES INSTRUCTIONS SUIVANTES; IL FAUT PAR CONSEQUENT LES CONSERVER.
ACHTUNG:
DE
DIE SICHERHEIT DES GERÄTES WIRD NUR DURCH SACHGEMÄSSE BEFOLGUNG
NACHSTEHENDER ANWEISUNGEN GEWÄHRLEISTET; IHRE AUFBEWAHRUNG IST
DESHALB SEHR WICHTIG.
OPGELET:
NL
DE VEILIGHEID VAN DI ATOESTEL IS SLECHTS DAN GEGARANDEERD ALS INDIEN
DE VOLGENDE INSTRUCTIES STRIKT WORDEN TOEGEPAST: DAAROM MOET MEN
ZE OOK BEWAREN.
ATENCION:
ES
LA SEGURIDAD DEL APARATO SE GARANTIZA SOLO CUMPLIENDO CUIDADOSAMEN-
TE LAS SIGUIENTES INSTRUCCIONES; POR ELLO, ES NECESARIO CONSERVARLAS.
DA
BEMÆRK:
SIKKERHEDEN VED BRUG AF ARMATURET KAN KUN GARANTERES, HVIS DISSE
ANVISNINGER FØLGES; SØRG DERFOR FOR AT GEMME DEM.
ADVARSEL:
NO
SIKKERHETEN TIL DETTE APPARATET GARANTERES KUN HVIS DU OVERHOLDER
DISSE INSTRUKSJONENE; HUSK Å OPPBEVARE DEM PÅ ET TRYGT STED.
OBSERVERA!
SV
UTRUSTNINGENS SÄKERHET KAN ENDAST GARANTERAS OM DESSA ANVISNINGAR
RESPEKTERAS I DETALJ. SPARA DÄRFÖR DESSA ANVISNINGAR FÖR FRAMTIDA
KONSULTATION.
ВНИМАНИЕ:
RU
МЫ ГАРАНТИРУЕМ БЕЗОПАСНУЮ ЭКСПЛУАТАЦИЮ ИЗДЕЛИЯ ТОЛЬКО ПРИ
СОБЛЮДЕНИИ СЛЕДУЮЩИХ ИНСТРУКЦИЙ; С ЭТОЙ ЦЕЛЬЮ НЕОБХОДИМО
СОХРАНИТЬ ДАННУЮ БРОШЮРУ.
警告
ZH
为确保该装置安全，请遵守操作指示；并于安全场所放置。
IT
N.B.: DURANTE L'INSTALLAZIONE DEL SISTEMA "TWILIGHT" RISPETTARE SCRUPO-
LOSAMENTE LE NORME IMPIANTISTICHE NAZIONALI VIGENTI.
EN
N.B.: WHEN INSTALLING THE "TWILIGHT" SYSTEM, MAKE SURE ALL CURRENT NA-
TIONAL REGULATIONS RELATING TO INSTALLATION ARE OBSERVED.
FR
N.B.: LORS DE L'INSTALLATION DU SYSTÈME "TWILIGHT" VEUILLEZ RESPECTER
RIGOUREUSEMENT LES NORMES EN VIGUEUR EN LA MATIÈRE DANS LE PAYS.
DE
N.B.: BEACHTEN SIE BEI DER INSTALLATION DES SYSTEMS "TWILIGHT" UNBEDINGT
DIE IM LAND GELTENDEN ANLAGETECHNISCHEN VORSCHRIFTEN.
NL
N.B.: BIJ HET INSTALLEREN VAN HET "TWILIGHT" SYSTEEM MOET U DE GELDENDE
NATIONALE INSTALLATIENORMEN STRIKT NALEVEN.
ES
NOTA: DURANTE LA INSTALACIÓN DEL SISTEMA "TWILIGHT" RESPETAR ESCRU-
PULOSAMENTE LAS NORMAS NACIONALES DE INSTALACIÓN EN VIGOR.
DA
N.B.: UNDER INSTALLATION AF "TWILIGHT" SYSTEMET SKAL MAN NØJE OVERHOLDE
DE GÆLDENDE REGLER FOR DISSE ANLÆG.
NO
N.B.: UNDER INSTALLASJON AV SYSTEMET "TWILIGHT" MÅ DE NASJONALE
ANLEGGSFORSKRIFTENE OVERHOLDES NØYE.
SV
OBS! UNDER INSTALLATIONEN AV SYSTEMET "TWILIGHT" SKA GÄLLANDE NATIONELLA
INSTALLATIONSFÖRESKRIFTER RESPEKTERAS I DETALJ.
ПРИМЕЧАНИЕ: В ПРОЦЕССЕ МОНТАЖА СИСТЕМЫ
RU
СОБЛЮДАЙТЕ НАЦИОНАЛЬНЫЕ ДЕЙСТВУЮЩИЕ НОРМАТИВЫ ПО
ЭЛЕКТРОПРОВОДКЕ.
注意：安装
系统时请务必遵守系统标准。
ZH
"TWILIGHT"
Version
MIDDLE
OF THE
NIGHT
СТРОГО
"TWILIGHT"
1
E820 - E821 - E822 - E823 - E828 - E829 - E830 - E831 - E832 - E833 - E834
E835 - E840 - E841 - E842 -E843 - E844 - E845 - E846 - E847 - E891 - E892
DALI
E895 - E896 - E897 - E898 - E905 - E906 - E907 - E908 - E235 - E236 - E237
E238 - E239 - E241 - E242 - E243 - EP30 - EP31 - EP32 - EP33 - EP38
E855 - E856 - E857 - E858 - E859 - E860 - E861 - E862 - E863 - E864 - E865
E866 - E867 - E868 - E869 - E870 - E871 - E872 - E873 - E874 - E893 - E894
E899 - E900 - E901 - E902 - E909 - E910 - E911 - E912 - E244 - E245 - E246
E247 - E248 - E249 - E251 - E252 - E893 - E894 - E899 - E900 - E901 - E902
E909 - E910 - E911 - E912 - E244 - E245 - E246 - E247 - E248 - E249 - E251
E252 - EP34 - EP35 - EP36 - EP37 - EP42 - EP43 - EP44 - EP45
PALO - POLE - MAT
MAST - PAAL - POSTE
MAST - STANG - STÅNG
ФОНАРНЫЙ СТОЛБ
灯杆
60
76
1
2
1
Art.
EP39 - EP40 - EP41
Accessorio - Accessory
Accessoire - Zubehörteil
Accessoire - Accesorio
Tilbehør - Tilbehør
Tillbehör - Аксессуар - 附件
Art.
X102
X126
X 3
3
3Nm
art.
X102
X126
Advertisement
Related Manuals for iGuzzini TWILIGHT PROFESSIONAL X102
Summary of Contents for iGuzzini TWILIGHT PROFESSIONAL X102

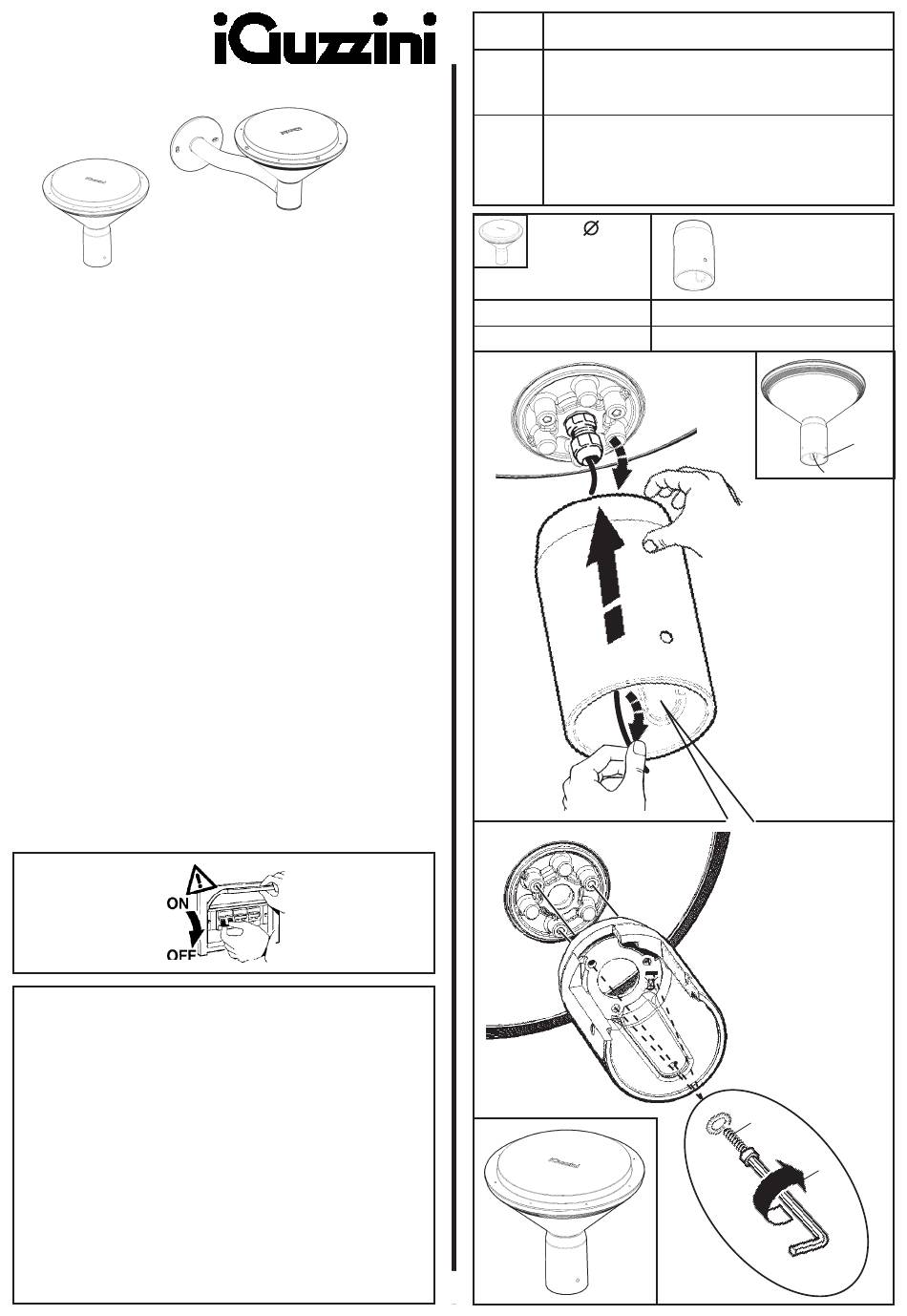

- Page 1 Version Art. E820 - E821 - E822 - E823 - E828 - E829 - E830 - E831 - E832 - E833 - E834 1.153.048.08 E835 - E840 - E841 - E842 -E843 - E844 - E845 - E846 - E847 - E891 - E892 IS10818/08 DALI E895 - E896 - E897 - E898 - E905 - E906 - E907 - E908 - E235 - E236 - E237...
