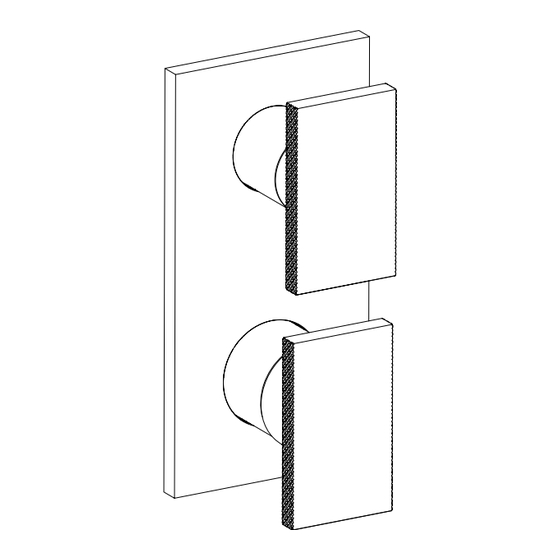

- Page 1 O-XY Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones P763B P785B P787B...
-
Page 2: Utensili Necessari
UTENSILI NECESSARI - NECESSARY TOOLS - OUTILS NÉCESSAIRES ERFORDERLICHE WERKZEUGE - HERRAMIENTAS NECESARIAS - FERRAMENTAS NECESSARIES 17mm 27mm 30mm 27mm silicon 2 mm 10mm DATI TECNICI - TECHNICAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum... - Page 3 DATI TECNICI - TECHNICAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Se la pressione dell’acqua è superiore a 5 bar, è preferibile installare un riduttore di pressione a monte dell’alimentazione per evitare vibrazioni e rendere regolare la regolazione della temperatura. If water pressure is above 5 bar, it is advisable to install a flow restrictor upstream of the water supply to avoid vibrations and regulate temperature.
- Page 4 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO P763B G1/2" ↑ 44 - 59 ↑ ↑ G1/2" G1/2" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. G1/2"...
- Page 5 ASSEMBLAGGIO PRODOTTO CON KIT PROLUNGAMENTO - MOUNTING EXTENSION MONTAGE RALLONGES - MONTAGE VERLÄNGERUNG - MONTAJE DE PROLONOGACIONES Per installazioni nei limiti di Min e Max indicati dall’ e tichetta applicata sul prodotto, vedere da pagina 9. Nel caso di installazioni oltre il limite di Max indicato dall’ e tichetta applicata sul prodotto dove necessita il kit di prolungamento, vedere da pagina 5.
- Page 6 ASSEMBLAGGIO PRODOTTO CON KIT PROLUNGAMENTO - MOUNTING EXTENSION MONTAGE RALLONGES - MONTAGE VERLÄNGERUNG - MONTAJE DE PROLONOGACIONES 27mm • Proseguire con figura 8 pag. 8. • Continue with figure 8 on page 8. • Continuer avec la figure 8 à la page 8. •...
-
Page 7: Installazione
INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 30mm 27mm... - Page 8 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO silicon silicon...
- Page 9 - USE - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO Al primo utilizzo o dopo un lungo periodo di inutilizzo, non consumare il primo mezzo litro di acqua potabile erogata. Chiudere l’impianto idraulico in caso di prolungata assenza. Controllare periodicamente la tenuta. On first use or following prolonged periods of inactivity, do not use the first half-litre of drinking water dispensed.
- Page 10 SOSTITUZIONE CARTUCCIA - CARTRIDGE REPLACEMENT - REPLACEMENT DE LA CARTOUCHE AUSWECHSELN DEL KARTUSCHE - SOSTITUTION DEL CARTUCHO 2 mm 27mm...
- Page 11 SOSTITUZIONE CARTUCCIA - CARTRIDGE REPLACEMENT - REPLACEMENT DE LA CARTOUCHE AUSWECHSELN DEL KARTUSCHE - SOSTITUTION DEL CARTUCHO • Rimontare seguendo il procedimento inverso (5-4-3-2-1). • Replace following the instructions in reverse order (5-4-3-2-1). • Re-installer au contraire du procédé (5-4-3-2-1) •...
- Page 12 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO P785B 44 - 59 G1/2" G1/2" ← → 44 - 59 ↑ ↑ Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. G 1/2" G 1/2"...
- Page 13 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO P787B 44 - 59 ↑ G1/2" G1/2" → ← G1/2" 44 - 59 ↑ ↑ G1/2" G1/2" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
- Page 14 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLATION INSTALACIÓN INSTALAÇÃO 05ET010270000000 05ET010270000000 LEGGERE MANUALE ISTRUZIONI LEGGERE MANUALE ISTRUZIONI READ THE INSTRUCTION MANUAL Filo rivestimento READ THE INSTRUCTION MANUAL Filo rivestimento LIRE LE MANUEL D’INSTRUCTIONS Proseguire con figura 1 pag.
- Page 15 ASSEMBLAGGIO PRODOTTO CON KIT DI PROLUNGAMENTO - MOUNTING EXTENSION MONTAGE RALLONGES - MONTAGE VERLÄNGERUNG - MONTAJE DE PROLONOGACIONES KIT x P785B - P787B > 28 mm...
- Page 16 ASSEMBLAGGIO PRODOTTO CON KIT DI PROLUNGAMENTO - MOUNTING EXTENSION MONTAGE RALLONGES - MONTAGE VERLÄNGERUNG - MONTAJE DE PROLONOGACIONES 27mm Proseguire con figura 8 pag. 18. Continue with figure 8 on page 18. Continuer avec la figure 8 à la page 18. Weiter mit Abbildung 8 auf Seite 18.
- Page 17 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 27mm 27mm...
- Page 18 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO silicon silicon 2 mm...
- Page 19 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 20 - USO - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO...
- Page 21 - USO - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO Art.P787B Art. P785B Al primo utilizzo o dopo un lungo periodo di inutilizzo, non consumare il primo mezzo litro di acqua potabile erogata. Chiudere l’impianto idraulico in caso di prolungata assenza. Controllare periodicamente la tenuta.
- Page 22 SOSTITUZIONE CARTUCCIA - CARTRIDGE REPLACEMENT - REPLACEMENT DE LA CARTOUCHE AUSWECHSELN DEL KARTUSCHE - SOSTITUTION DEL CARTUCHO 2 mm 27mm...
- Page 23 SOSTITUZIONE CARTUCCIA - CARTRIDGE REPLACEMENT - REPLACEMENT DE LA CARTOUCHE AUSWECHSELN DEL KARTUSCHE - SOSTITUTION DEL CARTUCHO • Rimontare seguendo il procedimento inverso (5-4-3-2-1). • Replace following the instructions in reverse order (5-4-3-2-1). • Re-installer au contraire du procédé (5-4-3-2-1). •...
- Page 24 SOSTITUZIONE DEVIATORE - DIVERTER REPLACEMENT / REMPLACEMENT DE INVERSEUR AUSWECHSELN DER UMSTELLER / SUSTITUCION DEL DISTRIBUDOR 2 mm 2 mm...
- Page 25 SOSTITUZIONE DEVIATORE - DIVERTER REPLACEMENT / REMPLACEMENT DE INVERSEUR AUSWECHSELN DER UMSTELLER / SUSTITUCION DEL DISTRIBUDOR 17mm • Rimontare seguendo il procedimento inverso (8-7-6-5-4- 3-2-1). • Replace following the instructions in reverse order (8-7-6- 5-4-3-2-1). • Re-installer au contraire du procédé (8-7-6-5-4-3-2-1). •...
- Page 26 Note / Notes / Notes / Notizen / Notas...
- Page 27 Note / Notes / Notes / Notizen / Notas...
- Page 28 Fratelli Fantini Spa via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
