Bedienungsanleitung
HW 702/703/704 Außenfilter
Seiten: 2-9 (DE)
Instruction manual
HW 702/703/704 Outsidefilter
Sites: 10-15 (EN)
Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de
All operating instructions also online at: www.aquaristikwelt24.de
By Aquaristikwelt24
www.aquaristikwelt24.de
1 |
e
S e i t
Advertisement
Related Manuals for AquaOne HW 702
Summary of Contents for AquaOne HW 702

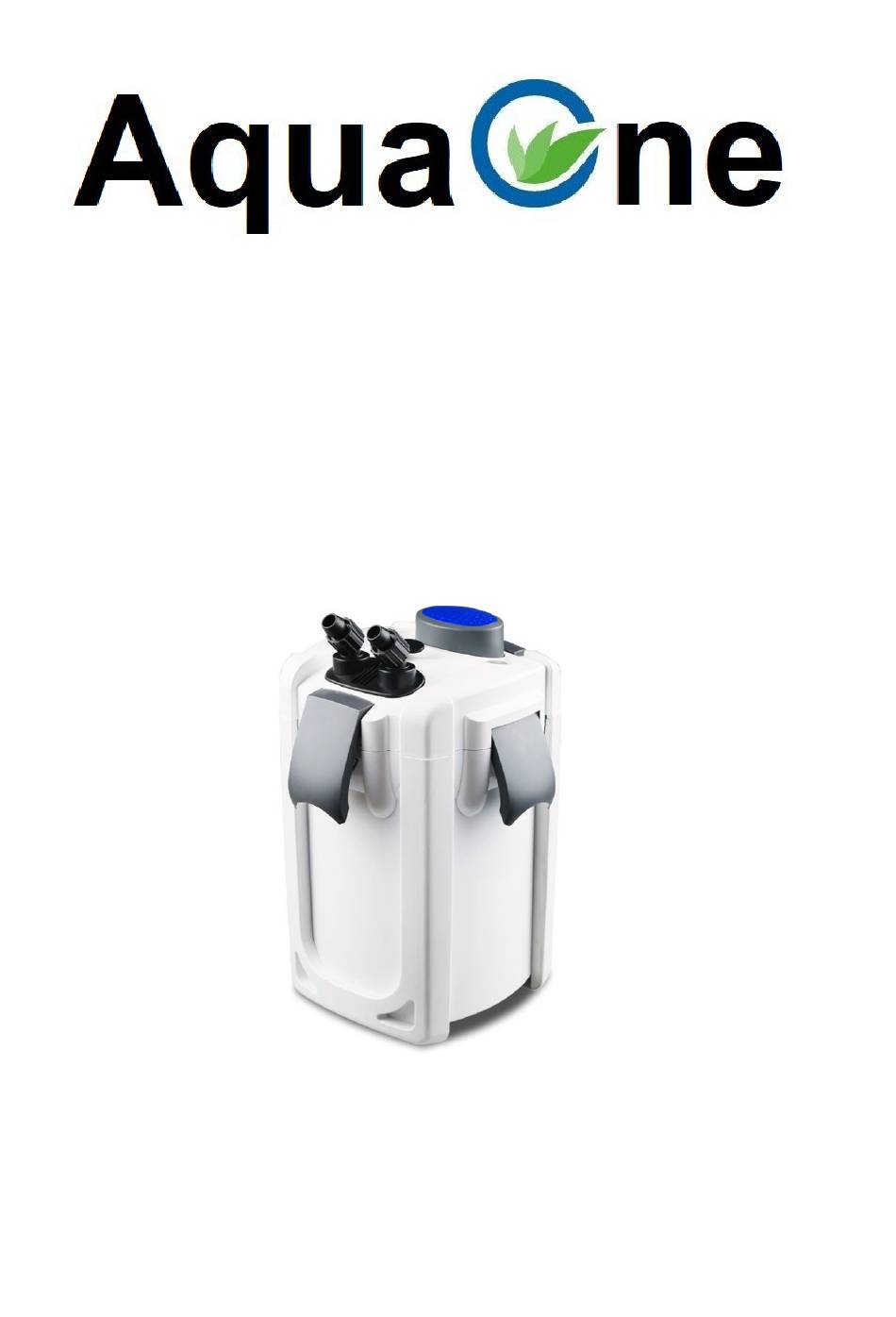

- Page 1 Bedienungsanleitung HW 702/703/704 Außenfilter Seiten: 2-9 (DE) Instruction manual HW 702/703/704 Outsidefilter Sites: 10-15 (EN) Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de All operating instructions also online at: www.aquaristikwelt24.de By Aquaristikwelt24 www.aquaristikwelt24.de S e i t...
- Page 2 Der Schaden, der durch unsachgemäßen Gebrauch verursacht wird, ist von der Garantie ausgeschlossen. Beschreibung Der HW 702-704 A/B ist ein effektives Filtersystem mit Filterschwämmen zur manuellen Filterung des Wassers. Zusätzlich befinden sich Keramikringe und Bioballs im Filter für die biologische Filterung. Die Modelle “B” sind zudem mit einer UV Lampe ausgestattet und helfen bei der Bekämpfung von...
- Page 3 Wechsel der UV Lampe bei den Modellen „B“ Drehen Sie das Quarzglas bis zur Markierung. Ziehen Sie nun das Quarzglas heraus. Anschließend können Sie das Leuchtmittel ganz einfach ersetzen. Bitte beachten Sie, dass der Kontakt der Lampe nur auf einer Seite ist. Der Filterkopf muss also in einer bestimmten Position auf dem Behälter befestigt werden.
- Page 4 Zusammenbau Bitte beachten Sie: Der Wasserstand darf nicht zu gering sein, sonst kann er Luft anziehen. Tipp: Wenn der Filter komplett zusammengebaut ist und die Dichtigkeit gewährleistet ist, können Sie den ganzen Filter einmal kurz auf den Kopf drehen und ein paar Minuten so laufen lassen, um letzte kleine Lufteinschlüsse aus dem Filter zu bekommen.
- Page 5 Beschreibung der Filterelemente Absperrhahn Kontakt UVC Ansaugrohr Ausströmer Entlüfter Behälter Verlängerung Saugnapf Schalter Schlauch Schutzkorb Blindkappe Filterkopf Schlitzdeckel Befestigung Klappe Filterkörbe Schlauchbefestigung Quarzglas Schlauch Ausgangsrohr UVC Lampe Befestigung Verbindung By Aquaristikwelt24 www.aquaristikwelt24.de S e i t...
-
Page 6: Technische Daten
Technische Daten Model HW-702A HW-702B HW-703A HW-703B HW-704A HW-704B 220- 220- 220- 220- 220- 220- Volt 240V/50Hz 240V/50Hz 240V/50Hz 240V/50Hz 240V/50Hz 240V/50Hz Power 15 Watt 24 Watt 30 Watt 30 Watt 45 Watt 45 Watt Ausgang 1000 L/h 1000 L/h 1400 L/h 1400 L/h 2000 L/h... - Page 7 Filtermaterial Reihenfolge zwecks einsetzen der Filtermedien: Ganz nach unten kommen die Keramikringe und Bioballs in einen Filterkorb. In die restlichen Filterkörbe kommen die 4cm dicken blaue Filterschwämme. By Aquaristikwelt24 www.aquaristikwelt24.de S e i t...
- Page 8 Filterbetrieb und Problemlösungen Problem Grund Lösung Falsche Verbindung von Ein- und Beim Drücken des blauen Primer- Ein- und Auslaufanschluss Ausgang Knopfes ohne Erfolg wechseln, die Schmutzwasserseite ist die Eingangsseite Der Motor läuft nicht Keine Spannung Strom einschalten Die Welle ist gebrochen Welle Das Laufrad ist gelöst oder der Motor ist durch Schmutz blockiert...
- Page 9 Vorschriften zur Entsorgung Die EU-Richtlinie über die Entsorgung von Elektro-Altgeräten (WEEE, 2012/19/EU) wurde mit dem Elektro-Gesetz umgesetzt. Alle von der WEEE betroffenen AquaOne Elektro-Geräte, sind mit dem Symbol einer durchgestrichenen Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf.
-
Page 10: Warranty
Thank you for choosing AquaOne AquaOne HW Series outside filter. Please read this instruction carefully belore using and keep it weil for your future reference. We decline responsibility for any damage caused by incorrect installation and operation. Warranty The guarantee period is 2 years, valid from the invoice date. The wearing parts of the filter are not covered by the warranty. - Page 11 Operation gide 1. Take out the inlet&outlet taps from the accessories box, as shown in pic 1, pull up the small handle to place-1, then push the inlet&outlet taps to the filter head-2, fasten using the small handle-3. 2. As shown in pic 2, to sei your filter up, the four buckles should be unclamped from the main body, then separate the head from the base of the filter.
- Page 12 Location to place The method of replacing the UV light tube 1. According to the diagrammatic presentation, please open the lid from the mail body carefully. Put the lid in inversion, then hold the quartz tube and circumgyrate in lightly, just as the left picture shows. When the gap of the quartz tube and the gap of the connection of the light tubes are accordant, pull out the quartz tube.
-
Page 13: Filter Management
Filter Management Problem Cause Solution wrang join input and Join input and output bar output bar again Pressing the inhale Buckle (blue buckle),the Tue power is off Turn on the power fitter has no response Tue shaft is broken Replace the shafl Tue impeller is missing Set the impeller or clean the drive system... - Page 14 Terms of positions and parts By Aquaristikwelt24 www.aquaristikwelt24.de 14 | S e i t...
- Page 15 2012/19/EU) of the EU was implemented in the German law related to electrical and electronic equipment and appliances. All AquaOne electric devices that fall under the WEEE directive are labelled with the symbol of a crossed- out wheeled rubbish bin. This symbol indicates that this electric device must not be disposed of with the domestic waste.
