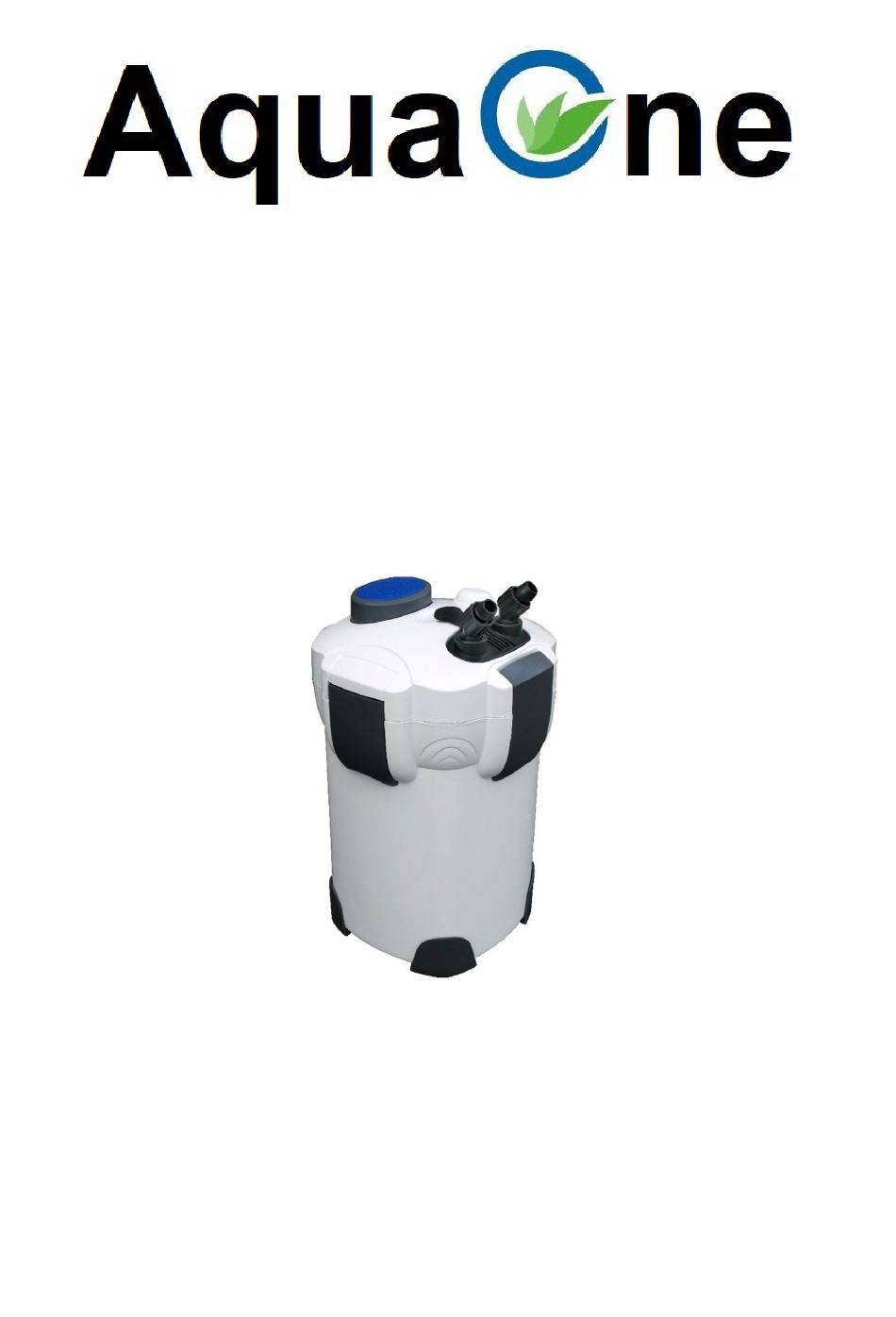

Bedienungsanleitung
HW 302/303/304 Außenfilter
Seiten: 2-9 (DE)
Instruction manual
HW 302/303/304 Outsidefilter
Sites: 10-15 (EN)
Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de
All operating instructions also online at: www.aquaristikwelt24.de
By Aquaristikwelt24
www.aquaristikwelt24.de
1 |
e
S e i t
Advertisement
Related Manuals for AquaOne HW 302
Summary of Contents for AquaOne HW 302
- Page 1 Bedienungsanleitung HW 302/303/304 Außenfilter Seiten: 2-9 (DE) Instruction manual HW 302/303/304 Outsidefilter Sites: 10-15 (EN) Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de All operating instructions also online at: www.aquaristikwelt24.de By Aquaristikwelt24 www.aquaristikwelt24.de S e i t...
- Page 2 Vielen Dank, dass Sie sich für einen AquaOne Außenfilter der HW Serie entschieden haben. Lesen Sie die Bedienungsanleitung vor der Verwendung sorgfältig durch, um sicherzustellen, dass Sie das Gerät ordnungsgemäß verwenden. Garantie Die Garantiezeit beträgt 2 Jahre, gültig ab Rechnungsdatum. Die Verschleißteile fallen nicht unter die Gewährleistung.
- Page 3 3. Drücken Sie den Absperrhahn in den Filterkopf und befestigen Sie ihn durch betätigen des Hebels zwischen den beiden Hähnen. Dieser ist gleichzeitig das Verschlussventil der Schläuche. Dann werden die Schläuche angeschlossen und mit den Schraubkappen gesichert. 4. Befestigen Sie dann das Eingangsrohr und das Ausgangsrohr entsprechend dem Diagramm.
- Page 4 6. Der Schalter bei den Modellen „B“, der Ihre UV-Lampe und die UV-Anzeige schaltet, befindet sich hier auf dem Deckel. Bitte überprüfen Sie Ihre UV-Lampe regelmäßig, um sicher zu sein, dass sie funktioniert. Sobald der Filterkopf vom Behälter getrennt wird, schaltet Schutzschalter UV-Licht...
- Page 5 Anleitung zum Wechsel der UV-Lampe (Röhre) (Betrifft nur die Modelle mit UVC-Einheit) 1. Um die UV-Lampe zu wechseln, öffnen Sie die Verschlüsse (1+2) des Behälters Filterkopfes. Dadurch werden Kopf und Behälter des Filters getrennt. Drehen anschließend das Quarzglas. 2. Schieben Sie den Hebel zur Seite.
- Page 6 Zusammenbau By Aquaristikwelt24 www.aquaristikwelt24.de S e i t...
- Page 7 Filtermaterial Reihenfolge zwecks einsetzen der Filtermedien: Ganz nach unten kommen die Keramikringe und Bioballs in einen Filterkorb. In die restlichen Filterkörbe kommen die 4cm dicken blaue Filterschwämme. By Aquaristikwelt24 www.aquaristikwelt24.de S e i t...
- Page 8 Filterbetrieb und Problemlösungen Problem Grund Lösung Ein- und Auslaufanschluss wechseln, Drücken des blauen Falsche Verbindung von Ein- und die Schmutzwasserseite ist die Entlüfters ohne Erfolg Ausgang Eingangsseite Keine Spannung Strom einschalten Der Motor läuft nicht Impeller auswechseln Die Welle ist gebrochen Den Impeller befestigen und Der Impeller ist gelöst oder der Schmutz entfernen...
- Page 9 Vorschriften zur Entsorgung Die EU-Richtlinie über die Entsorgung von Elektro-Altgeräten (WEEE, 2012/19/EU) wurde mit dem Elektro-Gesetz umgesetzt. Alle von der WEEE betroffenen AquaOne Elektro-Geräte, sind mit dem Symbol einer durchgestrichenen Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf.
- Page 10 Thank you for purchasing an AquaOne HW Series outside filter. Read the user manual carefully before use to ensure you use the device properly. Guarantee The warranty term is 2 years, valid from the date ofthe sales invoice (also the date of purchase).
- Page 11 inlet and tighten the bolt. Fix the whole inlet assembly tot he tank according to (PIC 6), and tighten the screws on the fixing base. And fix the pipe to the overflow pipe for intake. 5. lnstall the Outlet assembly according to the parts list. lnstall the tube to the inlet and tighten the bolt.
- Page 12 HW-304B diagram of replacement 1. According to the diagrammatic presentation, please open the lid from the mail body carefully. Put the lid in inversion, then hold the quartz tube and circumgyrate in lightly, just as the left picture shows. When the gap of the quartz tube and the gap of the connection of the light tubes are accordant, pull out the quartz tube.
-
Page 13: Filter Management
Filter Management Problem Cause Solution wrang join input and Join input and output bar output bar again Pressing the inhale Buckle (blue buckle),the Tue power is off Turn on the power fitter has no response Tue shaft is broken Replace the shafl Tue impeller is missing Set the impeller or clean the molar is clogged with... - Page 14 Components By Aquaristikwelt24 www.aquaristikwelt24.de 14 | S e i t...
- Page 15 2012/19/EU) of the EU was implemented in the German law related to electrical and electronic equipment and appliances. All AquaOne electric devices that fall under the WEEE directive are labelled with the symbol of a crossed- out wheeled rubbish bin. This symbol indicates that this electric device must not be disposed of with the domestic waste.
