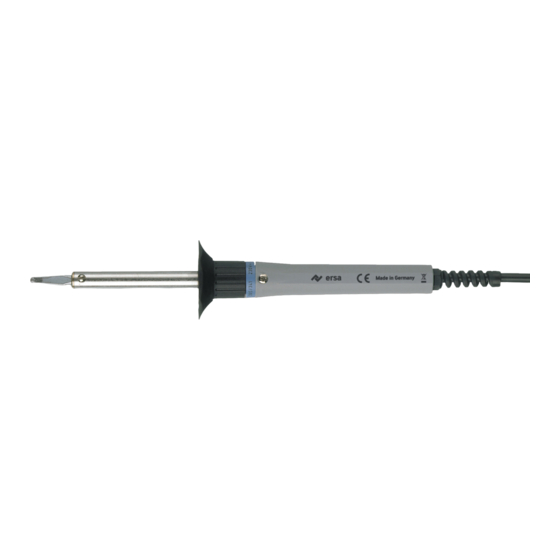

Kurtz Ersa MULTI-TIP 30 S Operating Instructions Manual

Lötkolben / Soldering irons
Fers à souder / Saldatori
Soldadores / Ferros de soldar
Soldeerbouten / Havya
Паяльник
Lutownica /
30 S / 50 S / 80 S / 150 S
1)
MULTI-TIP
Vor Inbetriebnahme des
DE
Gerätes ist zu beachten:
1. Betriebsanleitung und beiliegende Sicher-
heitshinweise bitte vollständig durchlesen.
2. Die Spannungsangabe auf dem Typenschild
muss mit der Spannung der Stromquelle
übereinstimmen. Kleinspannungsaus-
führungen sind Geräte der Schutzklasse III.
3. Vor dem Aufheizen Sitz der Lötspitze kontrollieren.
a) Außenbeheizte Lötspitzen:
Klemmschraube(n) muss (müssen)
angezogen sein (siehe Abb. 1a).
b) Innenbeheizte Lötspitzen:
Lötspitze bis zum Anschlag aufschieben.
Zwischen Lötspitze und Heizkörper darf kein
Luftpolster bestehen.
Die Lötspitze kann durch einfaches Abziehen
bzw. Aufstecken gewechselt werden. Beim
Aufstecken den federnden Hebelarm der Löt-
spitzenhaltefeder leicht anheben, dass die
Lötspitze ohne Widerstand auf das Stielrohr
aufgeschoben werden kann.
Bitte beachten Sie, dass das Federelement
auf dem Stielrohr auf Anschlag an den Hand-
griff herangeschoben ist (s. Abb. 1b).

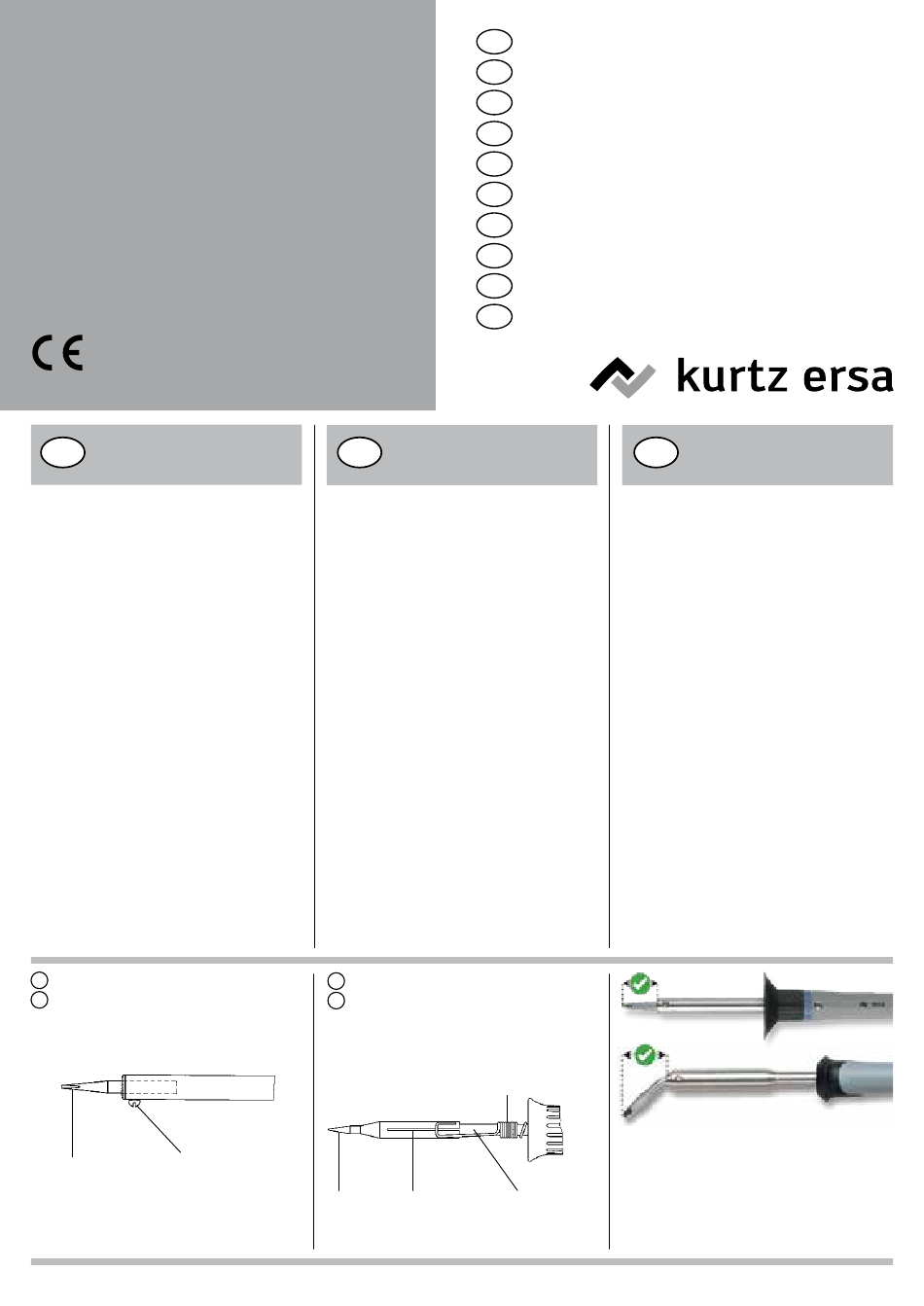

Außenbeheizte Lötspitzen
1
Bits heated from outside
a
Pannes à chauffage extérieur
Klemmschraube
Lötspitze
Clamp screw
Soldering tip
Vis de blocage
Panne
Before taking the tool
EN
into use make sure of
the following:
1. Read operating instructions and safety
instructions completely.
2. Check that the voltage given on the
nameplate is the same as your source at
the mains.
Tools with low voltages belong to
safety class III.
3. Before heating up make sure that the tip
is properly in position.
a) Tips heated from outside:
clamp screw(s) must be tight (see pic. 1a).
b) Tips heated from inside:
The tip must sit close to the heating element
so that no air is entrapped between the tip
and the heating element.
The tip can be easily exchanged by taking it
off resp. putting on. When putting it on lift
slightly the springy lever of the fixing clip so
that the tip can be pushed on the shaft of the
heater without resistance.
Please take care that the springy element
on the shaft is pushed up to the handle
(see pic.1b).
Innenbeheizte Lötspitzen
1
Bits heated from inside
b
Pannes à chauffage intérieur
Lötspitze Klemmschlitz
Soldering tip Clamp slit
Panne Fente
Betriebsanleitung
DE
Operating instructions
EN
Mode d'emploi
FR
Istruzioni per l'uso
IT
Instrucciones de servicio
ES
Instruções de operação
PT
Handleiding
NL
Kullanma kılavuzu
TR
Instrukcja obsługi
PL
Руководство по эксплуатации
RU
1. Lire le mode d'emploi et les instructions
2. La tension indiquée sur la plaque
3. Avant de chauffer il est recommandé de
a) Pannes à chauffage extérieur:
b) Pannes à chauffage intérieur:
Spitzenhaltefeder
Fixing clip for bits
Clip ressort de maintien
Heizkörper
Heating element
Résistance
Avant la mise en service il
FR
est nécessaire d'observer
les aspects suivants:
de sécurité complètement.
signalétique doit correspondre à celle
du secteur.
Appareil basse tension avec protection de
classe III.
contrôler l'ajustement de la panne.
la vis de blocage doit être serrée
(v. fig. 1a).
La panne doit être bien ajustée sur la
résistance du fer à souder. Il ne doit pas
rester d´air prisonnier entre panne et
résistance.
La panne peut facilement être retirée ou
mise en place. Lever légèrement le clip
ressort pour enficher librement la panne.
Bien veiller à ce que le clip soit bien poussé
contre la poignée (v. fig. 1b).
Lötspitze immer komplett einführen
Always insert soldering tip fully
Toujours insérer la panne à fond
