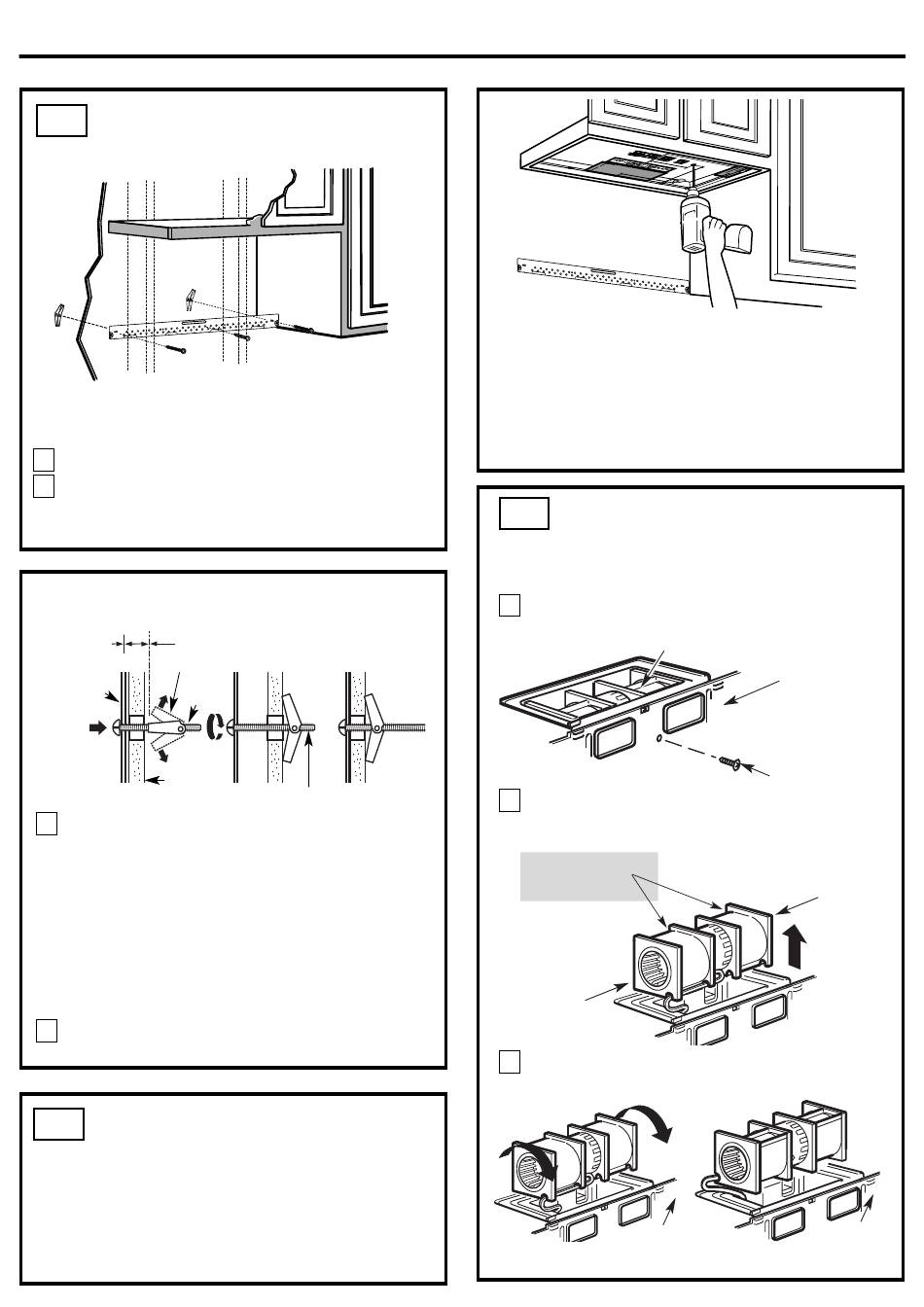

FIJAR LA PLACA DE
B3.
MONTAJE A LA PARED
Fije la placa a la pared con tornillos de fiador.
Se debe utilizar al menos un tornillo para madera
para fijar la placa a un montante de la pared.
Retire las alas de fiador desde los tornillos.
1
Inserte los tornillos en la placa de montaje a través de
2
los orificios designados para entrar en el panel de yeso
y vuelva a fijar las alas de fiador a 3/4" (19 mm) en
cada tornillo.
Para usar los tornillos de fiador:
Espacio para Tornillos Más que
el Espesor de la Pared
Alas de Fiador
Placa de Tornillo
Montaje de Fiador
Pared
Ubique la placa de montaje contra la pared e inserte
3
las alas de fiador en los orificios de la pared para
instalar la placa.
NOTA: Antes de apretar los tornillos de fiador y el
tornillo para madera, asegúrese de que la parte inferior
de la placa de montaje tenga contacto con la parte
inferior de la plantilla de la pared trasera cuando se
empuje contra la pared y que la placa esté debidamente
centrada debajo del gabinete.
PRECAUCIÓN: Tenga cuidado de no pillarse los dedos
entre la parte trasera de la placa de montaje y la pared.
Apriete todos los tornillos. Extraiga la placa de la
4
pared para ayudar a apretar los tornillos.
USO DE LA PLANTILLA DEL
B4.
GABINETE SUPERIOR PARA
PREPARAR EL GABINETE

SUPERIOR

Necesita perforar agujeros para los tornillos de soporte
superiores y un agujero de largo suficiente para que pase
el cable de alimentación.
Instrucciones de Instalación
Extremo de Tornillo
Lea las instrucciones en la PLANTILLA DEL
•
GABINETE SUPERIOR.
• Péguelo debajo del gabinete superior.
Perfore los orificios de acuerdo con las instrucciones
•
de la PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN: Use las gafas de protección al
perforar orificios en la parte inferior del gabinete.
ADAPTACIÓN DEL
B5.
VENTILADOR DE
MICROONDAS PARA EL
ESCAPE EXTERIOR TRASERO
Retire y guarde el tornillo que sujeta el motor del
1
ventilador al horno.
Retire atentamente la unidad del ventilador. Los
2
cables se extenderán lo suficiente para permitirle
ajustar la unidad del ventilador.
Antes: Aberturas de
Aspas del Ventilador
Mirando Hacia
Adelante
Extremo A
Gire la unidad del ventilador 90º
3
Antes del Giro
ES-17
Motor del Ventilador
Espalda del Horno de
Microondas
Tornillo del Motor
del Ventilador
Después del Giro
Espalda del
Horno de
Microondas
Extremo B
Espalda del
Horno de
Microondas
