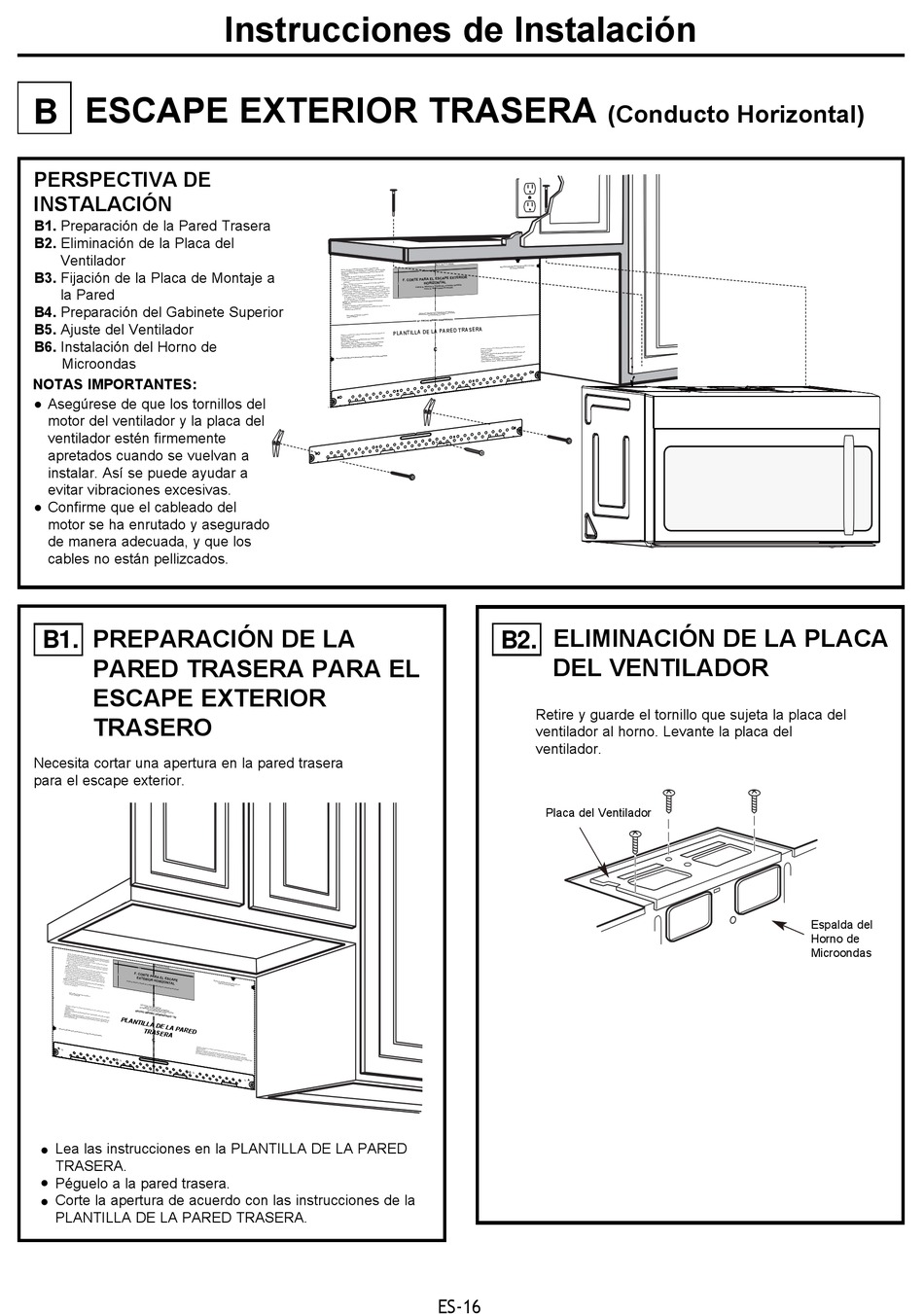

B ESCAPE EXTERIOR TRASERA
PERSPECTIVA DE
INSTALACIÓN
B1. Preparación de la Pared Trasera
B2. Eliminación de la Placa del

Ventilador

B3. Fijación de la Placa de Montaje a
la Pared
B4. Preparación del Gabinete Superior
B5. Ajuste del Ventilador
B6. Instalación del Horno de
Microondas
NOTAS IMPORTANTES:
Asegúrese de que los tornillos del
•
motor del ventilador y la placa del
ventilador estén firmemente
apretados cuando se vuelvan a
instalar. Así se puede ayudar a
evitar vibraciones excesivas.
• Confirme que el cableado del
motor se ha enrutado y asegurado
de manera adecuada, y que los
cables no están pellizcados.
PREPARACIÓN DE LA
B1.
PARED TRASERA PARA EL
ESCAPE EXTERIOR
TRASERO
Necesita cortar una apertura en la pared trasera
para el escape exterior.
12"
4"
Darle vuelta
versió n a la hoja
en Españ para consu
ol. ltar la




Lea las instrucciones en la PLANTILLA DE LA PARED
•
TRASERA.
• Péguelo a la pared trasera.
Corte la apertura de acuerdo con las instrucciones de la
•
PLANTILLA DE LA PARED TRASERA.
Instrucciones de Instalación
4"
Darle vuelta a la hoja para consultar la
versión en Español.

12"
B2. ELIMINACIÓN DE LA PLACA
DEL VENTILADOR
Retire y guarde el tornillo que sujeta la placa del
ventilador al horno. Levante la placa del
ventilador.
Placa del Ventilador
ES-16
(Conducto Horizontal)
Espalda del
Horno de
Microondas
