Para más especificaciones, visite intellinet-network.com. Para registrar
la garantía de su producto, vaya al enlace web o escanee el código QR
para su modelo, que puede encontrar en la portada de este manual.
Modelos
• 506502: 10/ 100Base-TX a 100Base-FX (SC) Multi-Modo, 2 km
• 506519: 10/100Base-TX a 100Base-FX (ST) Multi-Modo, 2 km
• 506526: 10/100Base-TX a 100Base-FX (SC) Mono-Modo, 40 km
• 507332: 10/100Base-TX a 100Base-FX (SC) Mono-Modo, 20 km
Conexiones
MEDIA CONVERTER 1
ETHERNET 1
TWISTED PAIR
Par Trenzado – RJ45
Conecte el puerto UTP del Convertidor de Medios al puerto RJ45 de la
red LAN; Ej., un switch. Recomendamos usar cableado Cat5e o superior.
Fibra Optica

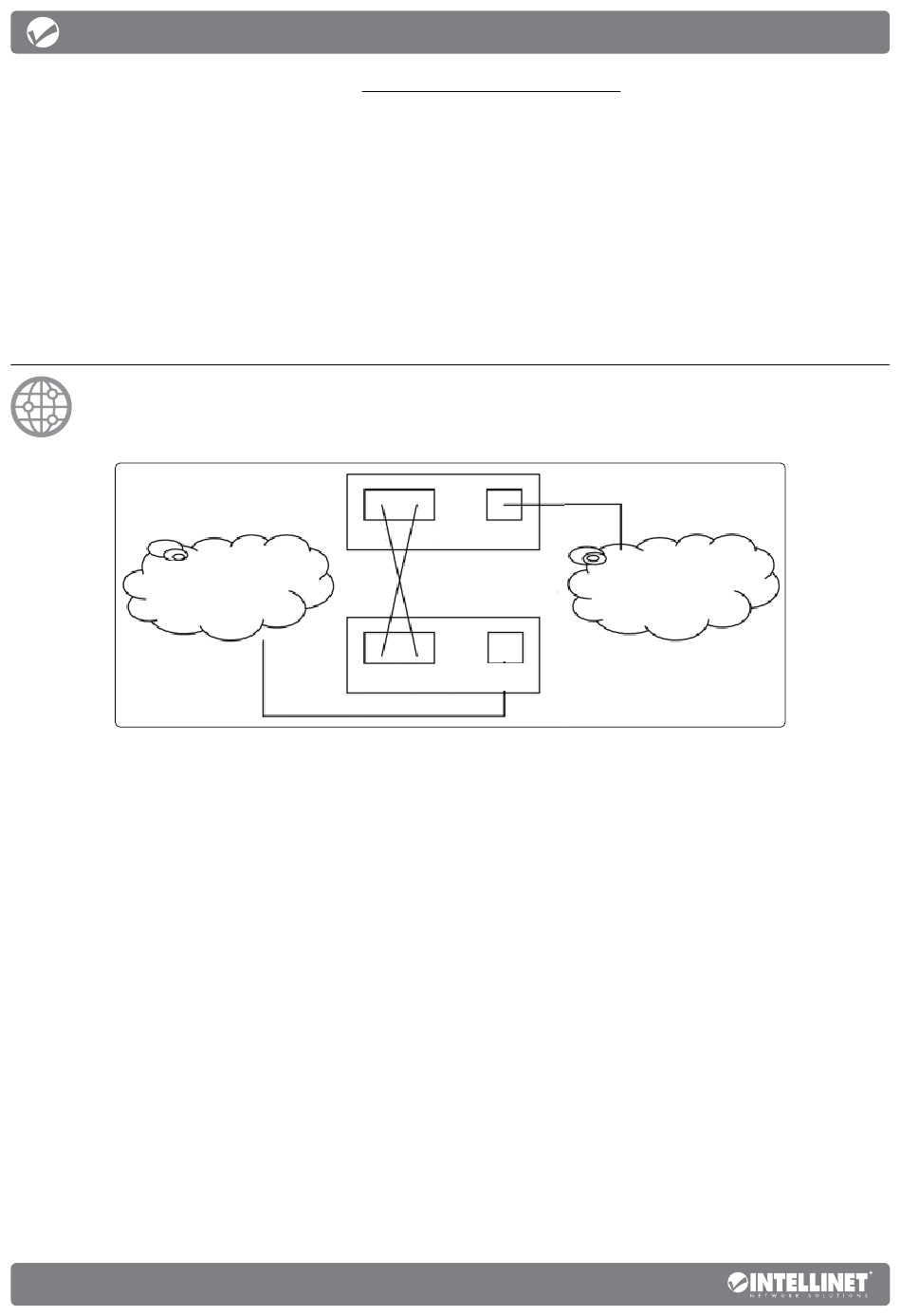

Como se ha indicado, dos cables de fibra deben estar conectados
convertidores de medios identicos. Establezca la conexion del convertidor
de Medios 1 TX al convertiodor de medios 2 RX, y del convertidor de
medios 1 RX al convertidor de medios 2 TX. La longuitud maxima del cable
de fibra depende de las especificaciones del modelo. (Vea Modelos.)
6 Español
TX RX RJ45
OPTICAL FIBER
RX RJ45
TX
TWISTED PAIR
ETHERNET 2
MEDIA CONVERTER 2
Instrucciones
