Per ulteriori specifiche, visita il sito intellinet-network.com. Per registrare
la garanzia del prodotto, accedere al link web o scansionare il codice QR
del proprio modello presente sulla copertina di questo manuale.
Modelle
• 506502: 10/100Base-TX a 100Base-FX (SC) Multimodale, 2 km
• 506519: 10/100Base-TX a 100Base-FX (ST) Multimodale, 2 km
• 506526: 10/100Base-TX a 100Base-FX (SC) Monomodale, 40 km
• 507332: 10/100Base-TX a 100Base-FX (SC) Single-Mode, 20 km

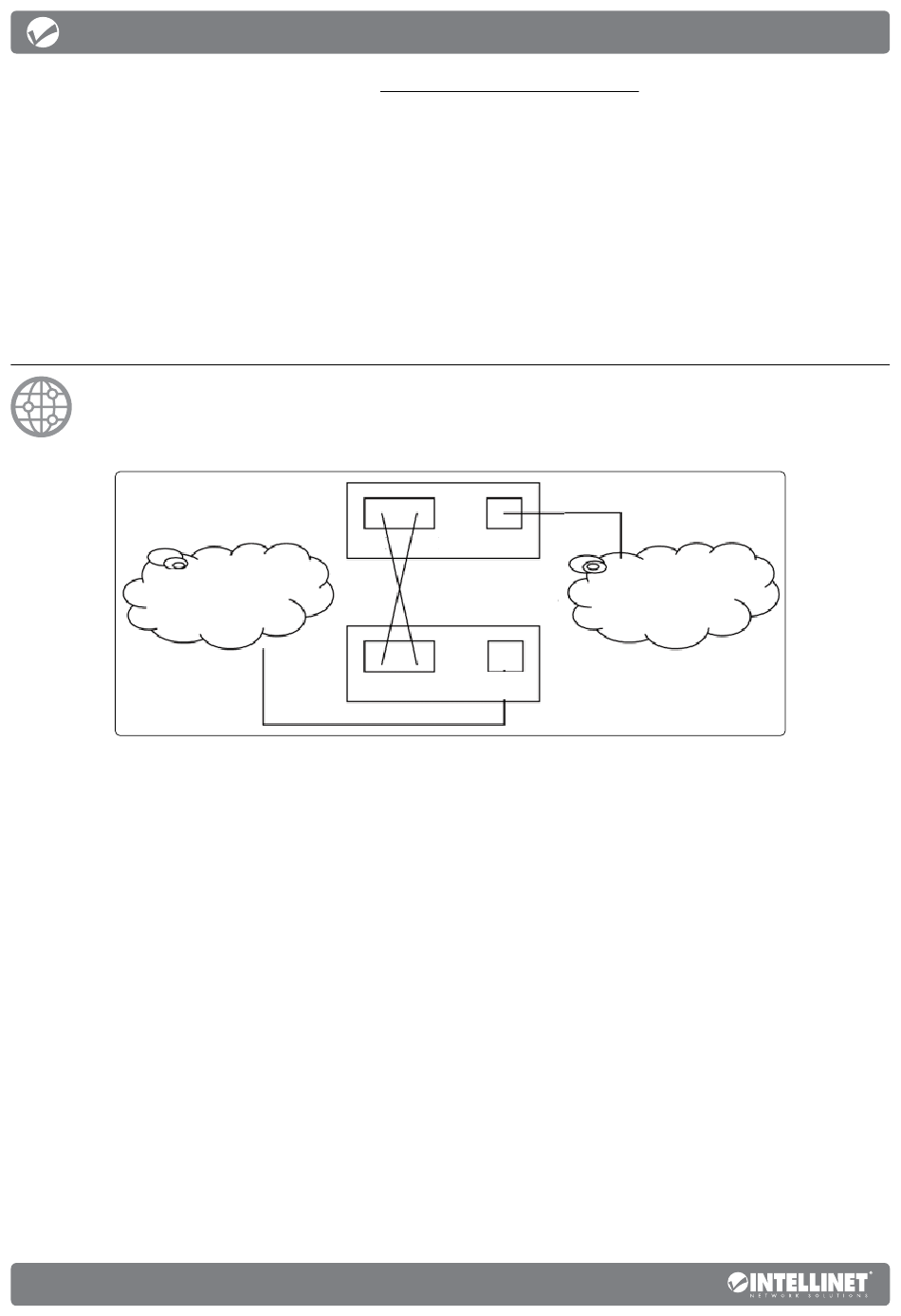

Connessioni
MEDIA CONVERTER 1
ETHERNET 1
TWISTED PAIR
Twisted Pair – RJ45
Collega una porta UTP del media converter a una porta RJ45 sulla rete; per
esempio, a un Ethernet switch. Cat5e o cablaggi superiori sono consigliati.
Fibra Ottica
Come indicato sopra, i due cavi in fibra ottica devono essere collegati
idealmente tra due media converter identici. Creare un collegamento tra
Media Converter 1 TX a Media Converter 2 RX, e da Media Converter 1
RX a Media Converter 2 TX. La distanza massima e le specifiche del cavo in
fibra ottica dipendono dal modello. (Vedi la sezione relativa alle Modelli.)
12 Italiano
TX RX RJ45
OPTICAL FIBER
RX RJ45
TX
TWISTED PAIR
ETHERNET 2
MEDIA CONVERTER 2
Istruzioni
