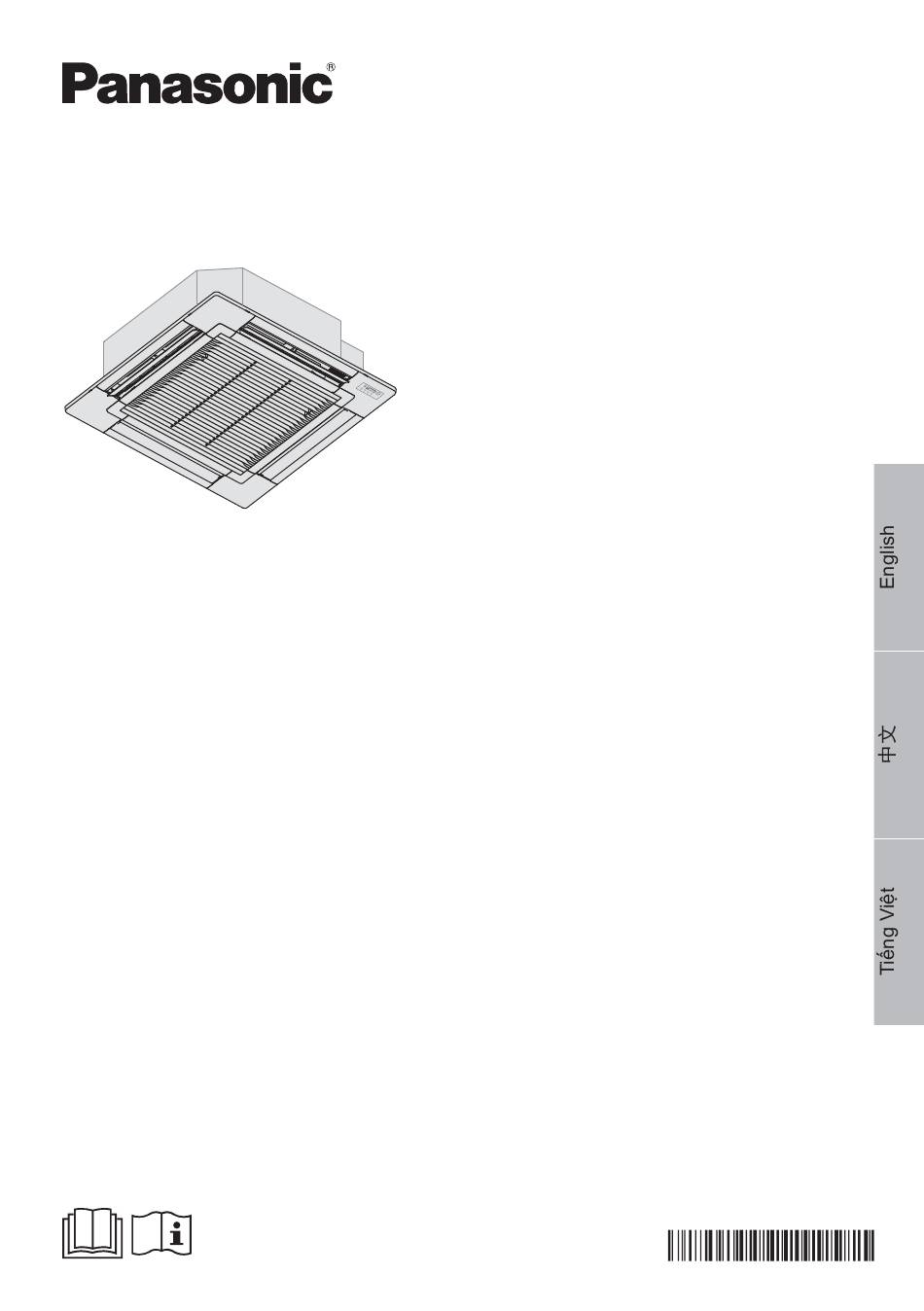

Operating Instructions
Air Conditioner
Model No.
Indoor Unit
S-1821PU3HA
S-2430PU3HA
S-3448PU3HA
Outdoor Unit
U-18PRH1H5
U-21PRH1H5
U-24PRH1H5
U-34PRH1H5
U-43PRH1H5
U-48PRH1H5
U-43PRH1H8
U-48PRH1H8
Operating Instructions
Air Conditioner
Before operating the unit, please read these operating
instructions thoroughly and keep them for future reference.
Before installation, the installer should:
Read the Installation Instructions, then request the customer
keep them for future reference.
操作說明書
空調器
在操作空調器前，請細讀此操作說明，並保存此書以備
日後參考。
安裝前，安裝人員應:
閱讀安裝說明，並要求顧客保留此安裝説明以備將來參考。
Hướng dẫn sử dụng
Máy điều hòa không khí
Trước khi bật thiết bị, vui lòng đọc kỹ hướng dẫn sử dụng này
và giữ lại để tham khảo cho những lần sau.
Trước khi lắp đặt, người lắp đặt nên:
Đọc hướng dẫn lắp đặt và yêu cầu khách hàng cất giữ bản
hướng dẫn để tham khảo sau này.
