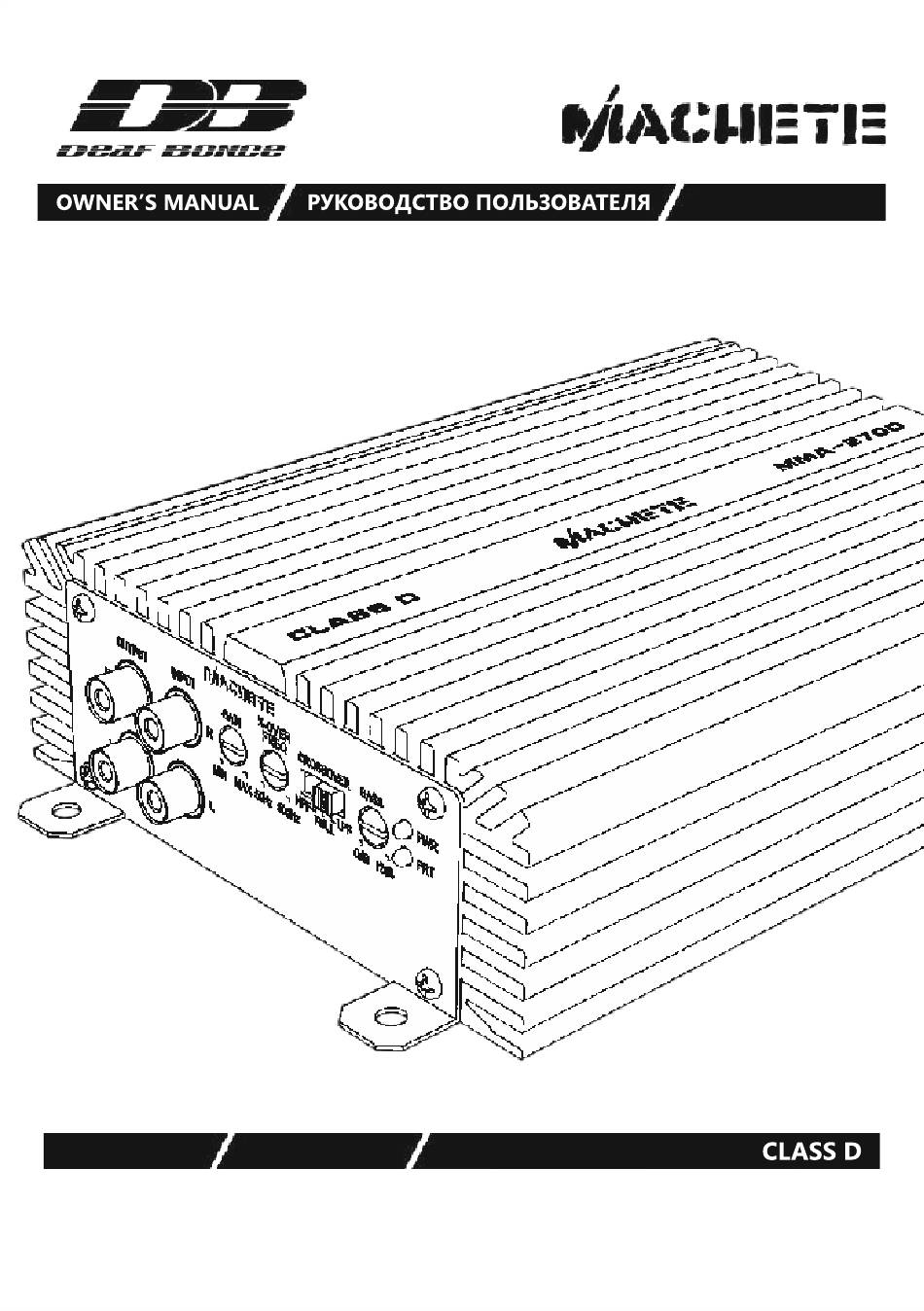

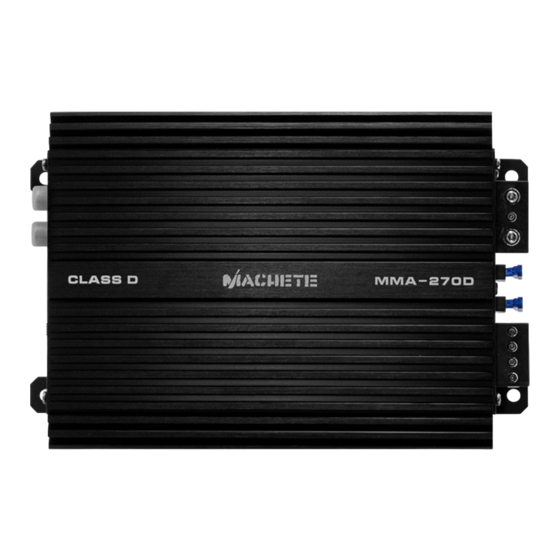

- Page 1 CAR AMPLIFIERS TWO-CHANNEL AMPLIFIERS MMA-270D MMA-2200D https://alphard.audio...
- Page 2 C O N T E N T S 1. Introduction 2. Safety instructions 3. Typical installation sequence 4. Selection of the diameter of power cables and speaker cables 5. Wiring diagrams 6. Connection methods 7. Specifications 8. Possible faults and their solutions 9.
- Page 3 1 . I N T R O D U C T I O N Thank you for purchasing this Deaf Bonce product of Machete series! Our company is committed to the creation of extremely loud sound systems with no loss of quality.
- Page 4 4. SELECTION OF THE DIAMETER OF POWER CABLES AND SPEAKER CABLES Use the table below to select the desired diameter based Use the table below to select the desired diameter based on the length and the current consumption. on the length and the power consumption. Connect the speaker cables from the positive and negative terminals of the speakers to the respective outputs of the amplifier terminal marked with R/L, as shown at the diagram.
- Page 5 Standard wiring diagram of two-channel amplifier to one subwoofer. Step 1. Connect the speaker cable from (+) terminal of the amplifier to (+) terminal of the subwoofer. Step 2. Connect the speaker cable from (-) terminal of the amplifier to (-) terminal of the subwoofer. min.
- Page 6 Standard wiring diagram of two-channel amplifier to Head Unit. Step 1. Connect one end of the RCA cable to the RCA output terminals at the HU and the second end to the amplifier RCA inputs terminals marked with INPUT. A p p l i c a t i o n o f c o n n e c t o r s a n d c o n t r o l s 1.
- Page 7 6 . C O N N E C T I O N M E T H O D S The minimum permissible load impedance at the output of the amplifier is 2 ohm. In any case do not expose the amplifier to the loads lower than specified by the manufacturer. Use these schematics to calculate load impedance of different connection types.
- Page 8 M i x e d c o n n e c t i o n o f t h e s p e a k e r s Voice coil Total impedance 4 Ohm 4 Ohm 8 Ohm 8 Ohm CAUTION!!! High sound pressure can damage your health! Please use the common sense when controlling volume! S e r i e s c o n n e c t i o n To t a l i m p e d a n c e = Ω...
- Page 9 S u b w o o f e r s i n s e r i e s , c o i l s i n p a r a l l e l Voice coils Total impedance 1+1 Ohm 1 Ohm 2+2 Ohm 2 Ohm...
- Page 10 S u b w o o f e r s i n p a r a l l e l , c o i l s i n s e r i e s Voice coils Total impedance 1+1 Ohm 1 Ohm 2+2 Ohm 2 Ohm...
- Page 11 8 . P O S S I B L E F A U L T S A N D T H E I R S O L U T I O N S Deaf Bonce amplifiers are high-quality and technically perfect products. The problems often arise due to improper use, faulty connection of components or lack of power supply of the on-board network.
- Page 12 1 0 . W A R R A N T Y A N D M A I N T E N A N C E I N F O Deaf Bonce products are warranted against defects concerning materials and their manufacturing under normal functioning conditions.
- Page 13 1. Введение 2. Меры предосторожности 3. Типовая последовательность установки 4. Выбор сечения силовых и акустических кабелей 5. Схемы подключений 6. Способы подключения 7. Технические характеристики 8. Возможные неисправности и их решения 9. Комплектация 10. Информация по гарантийному и сервисному обслуживанию 11.
-
Page 14: Меры Предосторожности
1 . В В Е Д Е Н И Е 2 . М Е Р Ы П Р Е Д О С Т О Р О Ж Н О С Т И 1. Убедитесь, что ваш автомобиль имеет электросистему напряжением 12V DC с заземлением отрицательного полюса. - Page 15 9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохранитель в держатель предохранителя. При помощи лампочки 12 Вольт 21 Ватт подключите плюсовой кабель к одному контакту лампочки, а...
- Page 16 Стандартная схема подключения двух канального усилителя к одному сабвуферу. Шаг 1. Подключите акустический кабель от (-) клеммы усилителя к (-) клемме сабвуфера. Шаг 2 . Подключите акустический кабель от (+) клеммы усилителя к (+) клемме сабвуфера. мин. 4 Ом Минимальное допустимое сопротивление нагрузки при подключении по мостовой схеме - 4 Ом Стандартная...
- Page 17 Н а з н а ч е н и е р а з ъ е м о в и о р г а н о в у п р а в л е н и я 1. INPUT – RCA разъемы для подключения низкоуровневых источников сигнала, линейные входы RCA 2.
-
Page 18: С П О С О Б Ы П О Д К Л Ю Ч Е Н И Я
6 . С П О С О Б Ы П О Д К Л Ю Ч Е Н И Я Минимальное допустимое сопротивление на выходе усилителя 2 Ом. C Х Е М Ы П ОД К Л Ю Ч Е Н И Я Д И Н А М И К О В Ни... - Page 19 С м е ш а н н о е с о е д и н е н и е д и н а м и к о в Звуковая катушка Общий импеданс 4 Ом 4 Ом 8 Ом 8 Ом ВНИМАНИЕ!!! Высокое...
- Page 20 О д и н с а б в у ф е р , к а т у ш к и п а р а л л е л ь н о Общий импеданс Звуковые катушки 1+1 Ом 0.5 Ом 2+2 Ом 1 Ом...
- Page 21 Общий импеданс Звуковые катушки 1+1 Ом 8 Ом 16 Ом 4+4 Ом 32 Ом С а б в у ф е р ы п а р а л л е л ь н о , к а т у ш к и п о с л е д о в а т е л ь н о Общий...
-
Page 22: Технические Характеристики
Общий импеданс Звуковые катушки 1+1 Ом 0.16 Ом 2+2 Ом 0.33 Ом 4+4 Ом 0.66 Ом Звуковые катушки Общий импеданс 1+1 Ом 0.125 Ом 2+2 Ом 0.25 Ом 0.5 Ом 4+4 Ом ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь... - Page 23 1 0 . И Н Ф О Р М А Ц И Я П О Г А Р А Н Т И Й Н О М У И С Е Р В И С Н О М У О Б С Л У Ж И В А Н И Ю Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.
- Page 24 http://deafbonce.com https://alphard.audio...
