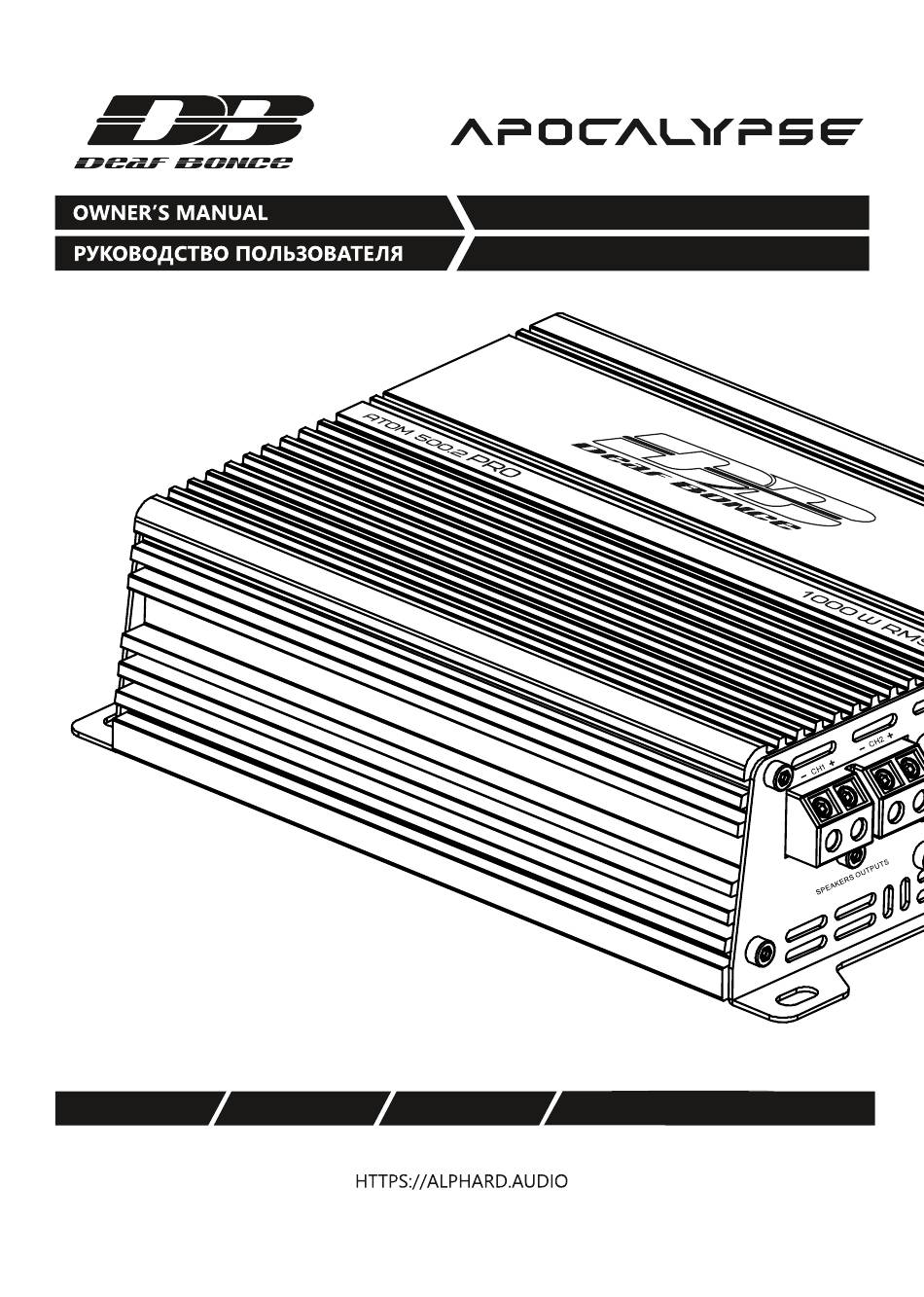

- Page 1 TWO-CHANNEL AMPLIFIERS ДВУХКАНАЛЬНЫЕ УСИЛИТЕЛИ CLASS D ATOM PRO Atom 500.2 Pro Atom 700.2 Pro Atom 900.2 Pro...
- Page 2 Warranty period, after-sales service and service life information...
- Page 3 Thank you for purchasing of this Deaf Bonce product! Our company is committed to the creation of extremely loud sound systems with no loss of quality. To ensure proper use, please carefully read through this manual before using this product. It is especially important that you read and observe caution’s in this manual.
-
Page 4: Wiring Diagrams
5. WIRING DIAGRAMS Connect the speaker cables from the positive and negative terminals of the speakers to the respective outputs of the amplifier terminal marked with CH1 / CH2 SPEAKERS OUTPUTS, as shown at the diagram. To connect the power wire supply it is necessary to use special power cables. - Page 5 Standard wiring diagram of two-channel amplifier to one subwoofer Step 1. Connect the speaker cable from (+) terminal of the amplifier to (+) terminal of the subwoofer. Step 2. Connect the speaker cable from (-) terminal of the amplifier to (-) terminal of the subwoofer. min.
- Page 6 9 10 1 1 1. HIGH - INPUT – high-level signal input terminals 2. INPUT – signal input, RCA jacks 3. GAIN – input signal level adjustment (0.2 - 6V) 4. FREQ – high pass or low pass filter frequency adjustment (50 Hz - 12 кHz at 12 dB/Oct) 5.
- Page 7 Voice coil Total impedance 12 Ohm 4 Ohm 24 Ohm 8 Ohm Voice coil Total impedance 16 Ohm 4 Ohm 32 Ohm 8 Ohm Voice coil Total impedance 2 Ohm 4 Ohm 4 Ohm 8 Ohm Voice coil Total impedance 1.33 Ohm 4 Ohm 2.66 Ohm...
- Page 11 10.43 x 5.51 х 2.12 *RMS Power at 14.4 V, THD 1% Deaf Bonce amplifiers are high-quality and technically perfect products. The problems often arise due to improper use, faulty connection of components or lack of power supply of the on-board network.
- Page 12 I N F O R M AT I O N Each Deaf Bonce product is warranted to be free from defects in materials and workmanship under normal use and service. The warranty period for the product is 12 (twelve) months from the date on which the product is transferred to the consumer (this date shall be deemed to be the date on which the consumer starts using the product).
- Page 13 С О Д Е Р Ж А Н И Е С О Д Е Р Ж А Н И Е Информация о гарантийном сроке, сервисном обслуживании и сроке службы...
- Page 15 9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохранитель в держатель предохранителя. При помощи лампочки 12 В 21 Вт подключите плюсовой кабель к одному контакту лампочки, а...
- Page 16 Шаг 1. Подключите акустический кабель от (+) клеммы усилителя к (+) клемме сабвуфера. Шаг 2 . Подключите акустический кабель от (-) клеммы усилителя к (-) клемме сабвуфера. мин. 2 Ом Внимание!!! Минимально допустимое сопротивление для мостового включения - 2 Ом. Для...
- Page 17 9 10 1 1 1. HIGH - INPUT – разъемы для подключения высокоуровневых источников сигнала 2. INPUT – вход сигнала, линейные входы RCA 3. GAIN – регулировка уровня входного сигнала (0,2 - 6 В) 4. FREQ – регулировка частоты работы фильтра ФВЧ или ФНЧ (50 Гц - 12 кГц при 12 дБ/Окт) 5.
- Page 18 Минимальное допустимое сопротивление при поканальном включении 1 Ом, в мостовом режиме 2 Ом. Используйте данные формулы для расчета сопротивления различных типов соединений.
- Page 19 Последовательное соединение С Х Е М А В К Л Ю Ч Е Н И Я Н А Г Р У З К И С А Б В У Ф Е Р А...
- Page 22 Модель Atom 500.2 Pro Atom 700.2 Pro Atom 900.2 Pro Мощность RMS 4 Ом* (Вт) 231 x 2 230 x 2 350 x 2 Мощность RMS 2 Ом* (Вт) 390 x 2 480 x 2 510 x 2 Мощность RMS 1 Ом* (Вт) 500 x 2 700 x 2 900 x 2...
- Page 23 О Б С Л У Ж И В А Н И И И С Р О К Е С Л У Ж Б Ы Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.
