TWO-CHANNEL AMPLIFIER

ДВУХКАНАЛЬНЫЙ УСИЛИТЕЛЬ

CLASS AB

MLA-2160

HTTPS://ALPHARD.AUDIO

Need help?

Do you have a question about the MACHETE Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Deaf Bonce MACHETE Series

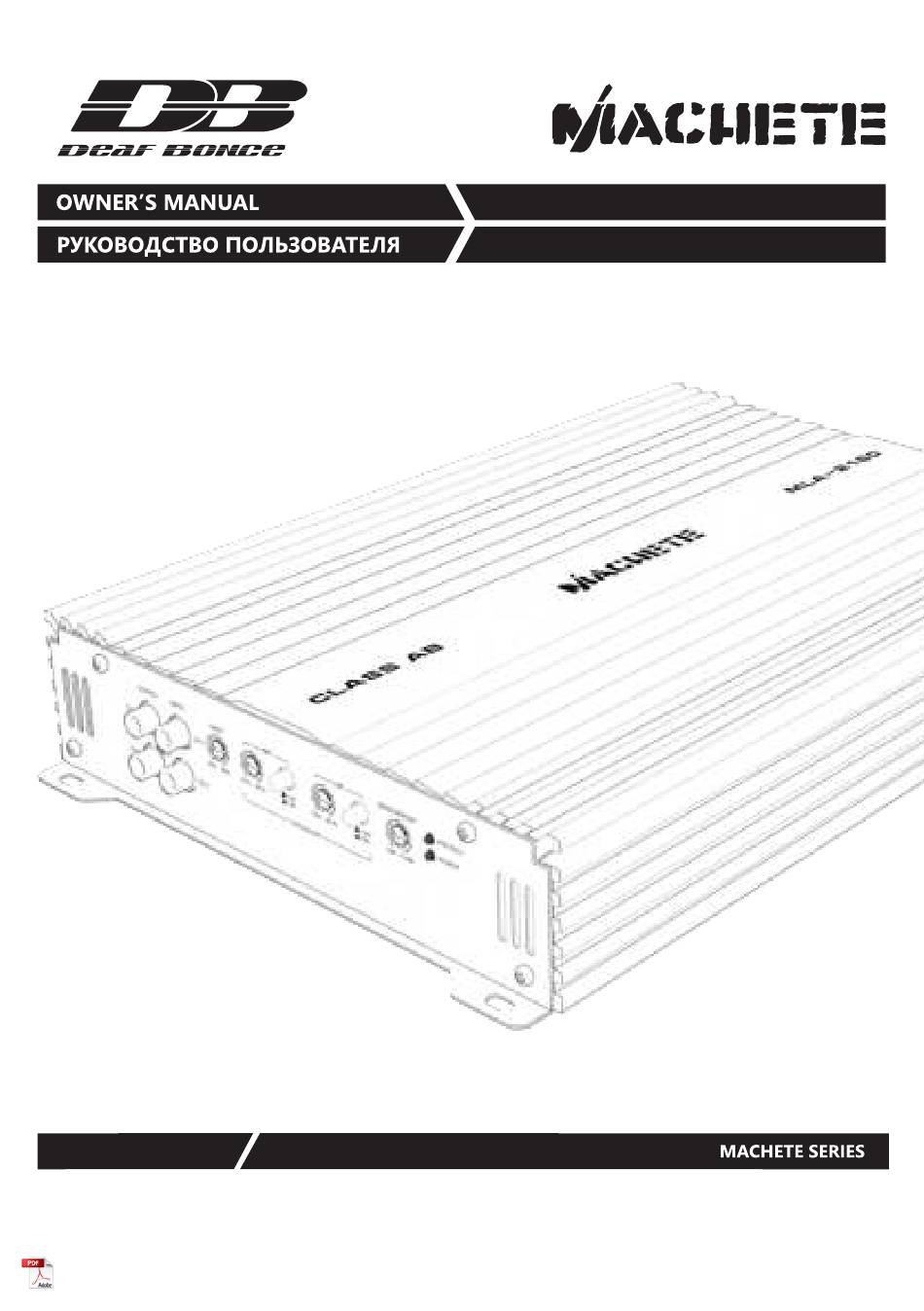

Page 1 TWO-CHANNEL AMPLIFIER ДВУХКАНАЛЬНЫЙ УСИЛИТЕЛЬ CLASS AB MLA-2160 HTTPS://ALPHARD.AUDIO...
Page 3 1. Before installing the ampliﬁer disconnect the battery from the electrical system. 2. To connect the ampliﬁer it is necessary to stretch the power cable from the location of the battery to the place of installation of the ampliﬁer. Select the power cable with the appropriate regulations in AWG (see Table: Selection of the diameter of the power cables) 3.
Page 4 5 . W I R I N G D I A G R A M S Connect the speaker cables from the positive and negative terminals of the speakers to the respective outputs of the ampliﬁer terminal marked with CH1 / CH2 SPEAKERS OUTPUTS, as shown at the diagram. To connect the power wire supply it is necessary to use special power cables.
Page 5 Standard wiring diagram of two-channel amplifier to one subwoofer Step 1. Connect the speaker cable from (+) terminal of the ampliﬁer to (+) terminal of the subwoofer. Step 2. Connect the speaker cable from (-) terminal of the ampliﬁer to (-) terminal of the subwoofer. min.
Page 6 1. OUTPUT – signal output, RCA jacks R e m o t e c o n t r o l 2. INPUT – signal input, RCA jacks 3. GAIN – input signal level adjustment 4. CROSSOVER – HPF – High pass filter (10 Hz – 12 kHz at 12 dB/Oct) 5.
Page 7 Voice coil Total impedance 12 Ohm 4 Ohm 24 Ohm 8 Ohm Voice coil Total impedance 16 Ohm 4 Ohm 32 Ohm 8 Ohm Voice coil Total impedance 2 Ohm 4 Ohm 4 Ohm 8 Ohm Voice coil Total impedance 1.33 Ohm 4 Ohm 2.66 Ohm...
Page 11 Size (LхWхH, inch) *RMS Power at 14.4 V, THD 1% Deaf Bonce ampliﬁers are high-quality and technically perfect products. The problems often arise due to improper use, faulty connection of components or lack of power supply of the on-board network.
Page 12 1 0 . W A R R A N T Y A N D M A I N T E N A N C E I N F O Deaf Bonce products are warranted against defects concerning materials and their manufacturing under normal functioning conditions.
Page 15 9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохранитель в держатель предохранителя. При помощи лампочки 12 В 21 Вт подключите плюсовой кабель к одному контакту лампочки, а...
Page 16 Шаг 1. Подключите акустический кабель от (+) клеммы усилителя к (+) клемме сабвуфера. Шаг 2 . Подключите акустический кабель от (-) клеммы усилителя к (-) клемме сабвуфера. мин. 4 Ом Внимание!!! Минимально допустимое сопротивление для мостового включения - 4 Ом. Для...
Page 17 1. OUTPUT – выход сигнала, линейный выход RCA Выносной регулятор 2. INPUT – вход сигнала, линейный вход RCA 3. GAIN – регулировка уровня входного сигнала 4. CROSSOVER – HPF – фильтр высоких частот (10 Гц – 12 кГц при 12 дБ/Окт) 5.
Page 18 Минимальное допустимое сопротивление при поканальном включении Ом, в мостовом режиме Ом. Используйте данные формулы для расчета сопротивления различных типов соединений.
Page 22 Модель MLA-2160 155 x 2 Мощность RMS 4 Ом* (Вт) 200 x 2 Мощность RMS 2 Ом* (Вт) 400 х 1 Мощность RMS 4 Ом мостовое включение* (Вт) Фильтр высоких частот (Гц) 10 - 12 000 10 - 12 000 Фильтр...
Page 23 Производитель: Ningbo Sound Solution I&e Trading Co., Ltd Произведено в Китае...
