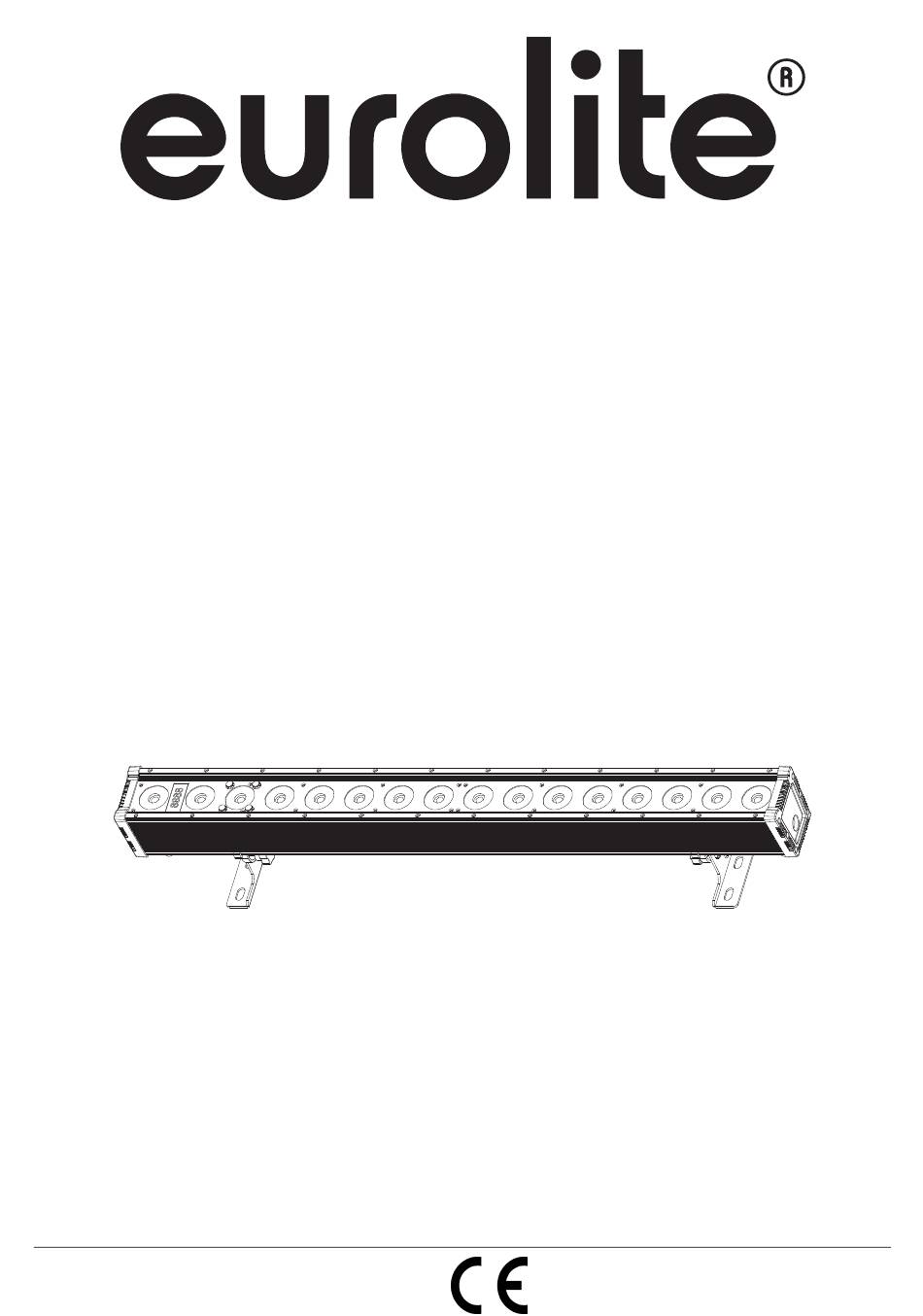

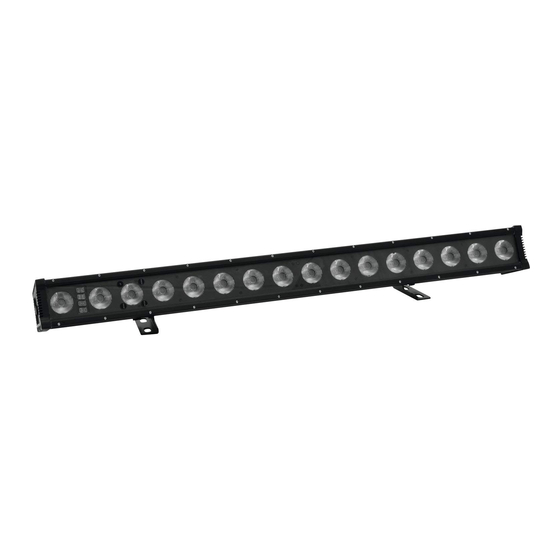

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED IP T2000 WW LED O O O O utdoor utdoor utdoor B B B B ar ar ar ar utdoor Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer 51914102 This user manual is valid for the article number 51914102 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00099006, Version 1.1... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED IP T2000 WW entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.
-
Page 5: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen Architektur-Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen. Das Gerät ist gegen Strahlwasser geschützt (Schutzart IP 65) und kann deshalb sowohl in Innenräumen als auch im Freien verwendet werden. -
Page 6: Gerätebeschreibung
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. -
Page 7: Geräteübersicht
Geräteübersicht (1) Gehäuse (2) Spannungsversorgungseingang/DMX-Eingang (3) LED/Linse (4) Gehäuseschraube (5) Enter-Taste (6) Down-Taste (7) Up-Taste (8) Menu-Taste (9) Display (10) Spannungsversorgungsausgang/ DMX-Ausgang (11) Entlüftungsschraube (12) Spannungsversorgungseingang (13) DMX-Eingang (14) Hängebügel/Standfuß (15) Feststellschraube (16) Kühlrippen 7/28 00099006, Version 1.1... -
Page 8: Installation
INSTALLATION Befestigung Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs- freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff) wie z. - Page 9 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
-
Page 10: Dmx512-Ansteuerung
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. -
Page 11: Master/Slave-Betrieb
Eindringen von Feuchtigkeit und Schmutz zu verhindern. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die LED IP T2000 WW den Betrieb auf. Das LED Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MENU, UP, DOWN und ENTER auswählen. -
Page 12: Standalone-Modus
Standalone-Modus Die LED IP T2000 WW lässt sich im Standalone-Betrieb ohne DMX-Controller einsetzen. Trennen Sie dazu die LED IP T2000 WW vom DMX-Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder das vorprogrammierte Programm abspielen. -
Page 13: Dmx-Modus
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit die LED IP T2000 WW korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere LED IP T2000 WW auf eine Adresse definiert, arbeiten sie synchron. -
Page 14: Dmx-Protokoll
DMX-Protokoll 1-Kanal-Modus Steuerkanal 1 - Weiß Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Weiß (0=aus, 255=100% weiß) 3-Kanal-Modus Steuerkanal 1 - Weiß Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Weiß (0=aus, 255=100% weiß) Steuerkanal 2 - Strobe Decimal Hexad. -
Page 15: Reinigung Und Wartung
Zubehör: EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil AG-15 4x1000mm bis 15kg Best.-Nr. 58010364 EUROLITE 230V-Leitung für LED IP PAR/IP Pad 5m Best.-Nr. 51914149 EUROLITE DMX-Leitung für LED IP Par, 5m Best.-Nr. 51914150 EUROLITE Netzanschlusskabel IP-Par, 1,8m, 230V Best.-Nr. 51914151 EUROLITE DMX-Adapter OUT LED IP-Par 1m Best.-Nr. -
Page 16: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED IP T2000 WW. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 17: Operating Determinations
Always plug in the power plug last. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power-cord come into contact with other cables! Handle the power-cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock. - Page 18 The maximum relative humidity is 100 % with an ambient temperature of 25° C. This device must only be operated in an altitude between -20 and 2000 m over NN. This device is designed for professional use. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
-
Page 19: Description Of The Device
DESCRIPTION OF THE DEVICE Features Versatile LED architectural lighting (IP65) with 5 W LEDs and 3000 K • Equipped with 16 x 5 W WW LED by CREE • Flicker-free projection • 1 or 3 DMX channels selectable • For architectural lighting •... -
Page 20: Installation
INSTALLATION Attachment The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant location. The device must be installed out of the reach of people. The device must always be installed via all fixation holes. Do only use appropriate screws and make sure that the screws are properly connected with the ground. - Page 21 Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device.
-
Page 22: Dmx512 Control
DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. For the plug connection between controller and the device please use the enclosed adapter cable. For this purpose, connect the DMX input plug of the device with the adapter cable. -
Page 23: Master/Slave Operation
Please make sure that open contacts are closed with caps in order to avoid humidity and dirt in the device. OPERATION After you connected the effect to the mains, the LED IP T2000 WW starts running. The LED display lights up and you can now choose the desired settings via the buttons MENU, UP, DOWN and ENTER. -
Page 24: Stand-Alone Mode
Stand-alone Mode In the stand-alone mode, the LED IP T2000 WW can be used without DMX-controller. Disconnect the LED IP T2000 WW from the DMX-controller. Control Board The Control Board offers several features: you can simply set the starting address or run the pre- programmed program. -
Page 25: Dmx Mode
LED IP T2000 WW will respond to the controller. Please, be sure that you don’t have any overlapping channels in order to control each LED IP T2000 WW correctly and independently from any other fixture on the DMX-chain. If several LED IP T2000 WW are addressed similarly, they will work synchronically. -
Page 26: Dmx Protocol
DMX Protocol 1 channel mode Control-channel 1 - White Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% White (0=off, 255=100% white) 3 channel mode Control-channel 1 - White Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% White (0=off, 255=100% white) Control-channel 2 - Strobe... -
Page 27: Cleaning And Maintenance
EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety bond AG-15 4x1000mm up to 15kg No. 58010364 EUROLITE 230V cable for LED IP PAR/IP Pad 5m No. 51914149 EUROLITE DMX-cable for LED IP Par, 5m No. 51914150 EUROLITE Power cable IP-Par, 1,8m, 230V No. - Page 28 © EUROLITE...
