LED
IP TL-3
QCL Trusslight
Bedienungsanleitung
User Manual

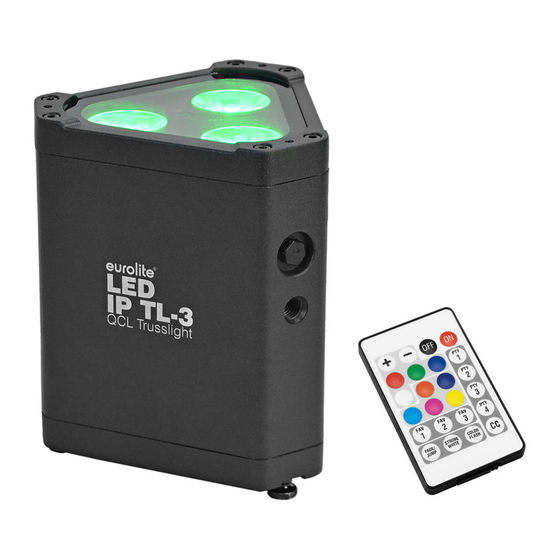

LED IP TL-3 QCL Trusslight
Wetterfester LED-Spot (IP65) ideal als Trusslight oder Uplight mit lichtstarken 4x10W RGBW LED
Weather-proof LED spot (IP65) ideal as trusslight or uplight with bright 4x10W RGBW LED
STAND
DMX
ALONE
No. 51914270
www.eurolite.de
FAV
1
FADE/
STROBE
JUMP
MASTER
REMOTE
STROBE
SLAVE
CONTROL
OFF
ON
PTY
1
PTY
2
PTY
3
FAV
FAV
PTY
2
3
4
COLOR
CC
WHITE
FLASH
RGBW
10°/20°
IP65
Advertisement
Table of Contents
Related Manuals for EuroLite LED IP TL-3
Summary of Contents for EuroLite LED IP TL-3

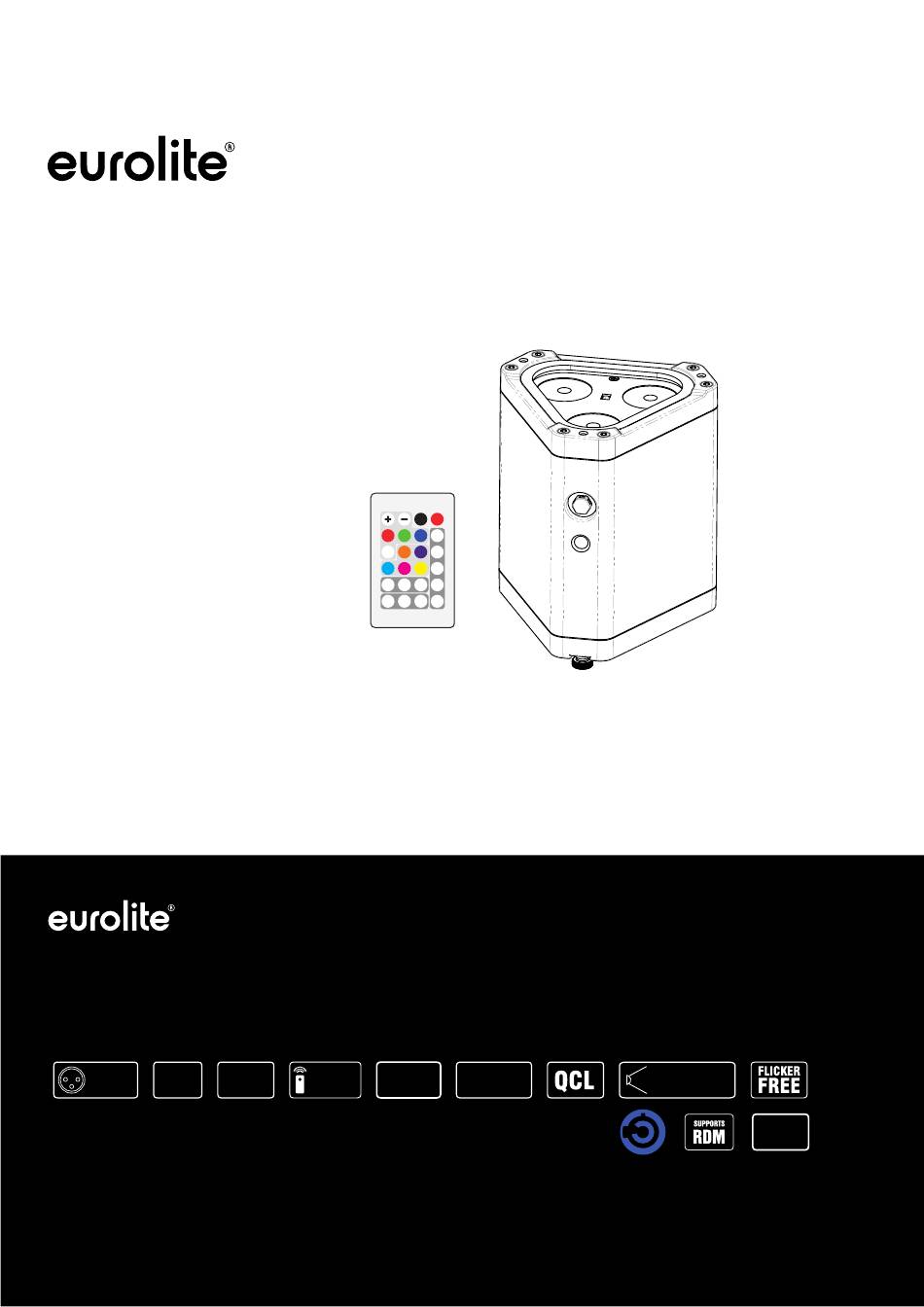

- Page 1 JUMP WHITE FLASH Bedienungsanleitung User Manual LED IP TL-3 QCL Trusslight Wetterfester LED-Spot (IP65) ideal als Trusslight oder Uplight mit lichtstarken 4x10W RGBW LED Weather-proof LED spot (IP65) ideal as trusslight or uplight with bright 4x10W RGBW LED STAND MASTER...
- Page 2 2/36 00151247, Version 1.0...
-
Page 3: Table Of Contents
POWER SUPPLY .............................26 OPERATION ..............................27 Stand-alone mode ............................27 Interconnecting several devices (master/slave operation) ................27 Control Board ............................... 27 EUROLITE IR-38 remote control ......................... 30 DMX operation ............................. 31 DMX Protocol ............................... 31 CLEANING AND MAINTENANCE ........................33 PROTECTING THE ENVIRONMENT ......................34 TECHNICAL SPECIFICATIONS ........................34... -
Page 4: Einführung
BEDIENUNGSANLEITUNG LED IP TL-3 QCL Trusslight GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb. -
Page 5: Produktmerkmale
Produktmerkmale Wetterfester LED-Spot (IP65) ideal als Trusslight oder Uplight mit lichtstarken 3x10W RGBW LED 3 leistungsstarke LEDs 10 W 4in1 QCL RGBW (homogene Farbmischung) • Kompakt und lichtstark • Zusätzlicher Frostfilter für ein breites, homogenes und weiches Licht • Farbmischung stufenlos; Farbwechsel einstellbar; Farbüberblendung einstellbar; Dimmer •... -
Page 6: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Das Produkt dient zur Beleuchtung im Innen- und Außenbereich und ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und betrieben werden und ist nicht dimmbar. - Page 7 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 75 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Page 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Infrarotsensor (2) Linse/LED (3) Gewinde für den Frostfilter (4) Druckausgleichsmembran (5) Gewinde für die Montage (6) Schraubfuß für angewinkeltes Aufstellen (7) DMX-Eingang (8) Fangsicherung (9) Netzeingang (10) DMX-Ausgang (11) Netzausgang (12) Gummifuß MENU ENTER DOWN (13) OLED-Display mit Bedientasten (14) Gewinde für die Montage 8/36 00151247, Version 1.0... -
Page 9: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Page 10: Dmx512-Ansteuerung
DMX512-ANSTEUERUNG Gerät1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 12 Startadresse 23 DMX Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Page 11: Bedienung
Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MENU, ENTER, UP, DOWN auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board und die EUROLITE IR-38 Fernbedienung oder im DMX-gesteuerten Modus über einen handelsüblichen DMX- Controller betrieben werden. Standalone-Modus Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. - Page 12 Dimmergeschwindigkeit (Sprungantwort) OFF: Ansprechverhalten von LEDs OFF/Dim1/Dim2/ Dim1: Ansprechverhalten von Halogenlampen, schnell Dimmer Dim3/Dim4 Dim2: Ansprechverhalten von Halogenlampen, weniger schnell Dim3: Ansprechverhalten von Halogenlampen, mittel Dim4: Ansprechverhalten von Halogenlampen, langsam Master-/Slave-Modus Mast/Slav Master/Slave (Master =Steuerung ohne externen Controller) (Slave=Steuerung mit externem Controller) Dimmerintensität LED-Farben...
- Page 13 Verhalten bei fehlendem DMX-Signal Hold Hold – letzter DMX-Wert wird beibehalten, Col Mac DMX Fail Col Mac – eingestellte Farbvoreinstellung, White White – alle LEDs zu 100% an, Blackout Black out – Dunkelschaltung Temperat xxC Innentemperatur des Gerätes Sys Info Version Ver.
-
Page 14: Fernbedienung Eurolite Ir-38
Fernbedienung EUROLITE IR-38 Die IR-Fernbedienung steuert die folgenden Funktionen: Tasten Funktion Steuerung über IR-Fernbedienung ein/aus Pty1 Dimmerintensität der LED-Farben / Pty2 stufenlose RGBW-Farbmischung, Helligkeit mit + und - Pty3 Pty4 FADE COLOR STROBE JUMP FLASH WHITE Farbvoreinstellungen/Preset colors *, Helligkeit mit + und - Bevorzugte Farbeinstellung - Drücken Sie... -
Page 15: Dmx-Betrieb
DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 11 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 4, 6 oder 8 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. - Page 16 8-Kanal-Modus Kanal Wert Eigenschaft Dimmer, Dimmerintensität von 0 bis 100 % 0-255 0-255 Rot, 0 - 100 % zunehmend 0-255 Grün, 0 - 100 % zunehmend 0-255 Blau, 0 - 100 % zunehmend 0-255 Weiß, 0 - 100 % zunehmend 0-14 LEDs an Strobe-Effekt mit zunehmender Geschwindigkeit...
-
Page 17: Reinigung Und Wartung
Interne Programme Black - Blackout (kein internes Programm) 4-10 Pty 1 - Rot Grün Blau 11-17 Pty 2 - Cyan Magenta Gelb 18-24 Pty 3 - Rot Grün Blau Cyan Magenta Gelb 25-31 Pty 4 - Rot Grün Blau Weiß 32-38 Rbw - Rainbow Rot, Gelb, Grün, Cyan, Blau, Magenta 39-45... -
Page 18: Umweltschutz
UMWELTSCHUTZ Informationen zur Entsorgung Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. -
Page 19: Zubehör
Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 EUROLITE DMX Kabel EC-1 IP65 3pol 5m schwarz Best.-Nr. 30227873 EUROLITE IP T-Con Verbindungskabel 3x1,5 3m Best.-Nr. 30247754 EUROLITE IP T-Con Netzkabel 1-4, 3x2,5mm²... -
Page 20: Introduction
USER MANUAL LED IP TL-3 QCL Trusslight DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Please read these instructions carefully before using the product. They contain important information for the correct use of the product. -
Page 21: Product Features
Product features Weather-proof LED spot (IP65) ideal as trusslight or uplight with bright 3x10W RGBW LED 3 powerful LEDs 10 W 4in1 QCL RGBW (homogenous color mix) • Compact and bright • Additional frost filter provides a wide, soft and homogeneous light •... -
Page 22: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This product is designed to light indoor and outdoor areas and is IP65 rated. It can be mounted and operated in indoor and outdoor areas and is not dimmable. - Page 23 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 75°C during use. Avoid contact by persons and materials. •...
-
Page 24: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Infrared sensor (2) Lens/LED (3) Thread for the frost filter (4) Pressure compensation membrane (5) Mounting thread (6) Screw foot for angled positioning (7) DMX input (8) Safety eyelet (9) Power input (10) DMX output (11) Power output (12) Rubber foot MENU... -
Page 25: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure. -
Page 26: Dmx512 Control
DMX512 CONTROL Device 1 Device 2 Device 3 Starting Address 1 Starting Address 12 Starting Address 23 DMX Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. -
Page 27: Operation
The display lights up and you can choose the desired mode via the buttons MENU, ENTER, UP, DOWN. The device has two operating modes. It can be operated in stand-alone mode via the control board and the EUROLITE IR-38 remote control or in DMX-controlled mode via a standard DMX controller. Stand-alone mode In the stand-alone mode, you can do without a controller. - Page 28 Dimmer intensity of the LED colors / stepless RGBW color mixture 000 – 255 (increasing) Red – 000 - 255 Dimmer intensity red Color Set Green – 000 - 255 Dimmer intensity green Blue – 000 - 255 Dimmer intensity blue White –...
- Page 29 Display shutoff/key lock ON - display does not shut off OFF - shuts off the display after 30 seconds - press the Menu button to reactivate the display. Dis Perm ON/OFF/Lock Lock - shuts off the display permanently after 30 seconds and activates the key lock (display indication: key lock activated) - press the Menu key for 4 seconds to deactivate the key lock again.
-
Page 30: Eurolite Ir-38 Remote Control
EUROLITE IR-38 remote control The IR remote control has the following functions: Buttons Function IR remote control on/off Pty1 Dimmer intensity of the LED colors / Pty2 stepless RGBW color mixture, brightness with Pty3 + and - Pty4 FADE STROBE... -
Page 31: Dmx Operation
DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 11 control channels. However, it can also be switched to a mode with 3, 4, 6 or 8 channels, if different functions are required. To be able to operate the device with a DMX controller, the device must be set to "Slave"... - Page 32 8 channel mode Channel Value Feature 0-255 Dimmer, dimmer intensity from 0 to 100 % 0-255 Red, 0 - 100 % increasing 0-255 Green, 0 - 100 % increasing 0-255 Blue, 0 - 100 % increasing 0-255 White, 0 - 100 % increasing 0-14 LEDs on 15-255...
-
Page 33: Cleaning And Maintenance
Internal programs Black - Blackout (no internal program) 4-10 Pty 1 - Red Green Blue 11-17 Pty 2 - Cyan Magenta Yellow 18-24 Pty 3 - Red Green Blue Cyan Magenta Yellow 25-31 Pty 4 - Red Green Blue White 32-38 Rbw - Rainbow Red, Yellow, Green, Cyan, Blue, Magenta 39-45... -
Page 34: Protecting The Environment
PROTECTING THE ENVIRONMENT Disposal of old equipment When to be definitively put out of operation, take the product to a local recycling plant for a disposal which is not harmful to the environment. Devices marked with this symbol must not be disposed of as household waste. -
Page 35: Accessories
131 mm Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond UNV-5 3x600mm up to 5kg silver No. 58010372 EUROLITE DMX cable EC-1 IP65 3pin 5m black No. 30227873 EUROLITE IP T-Con Connection Cable 3x1.5 3m No. 30247754 EUROLITE IP T-Con power cable 1-4, 3x2,5mm²... - Page 36 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00151247 Version 1.0 Publ. 30/11/2023...
