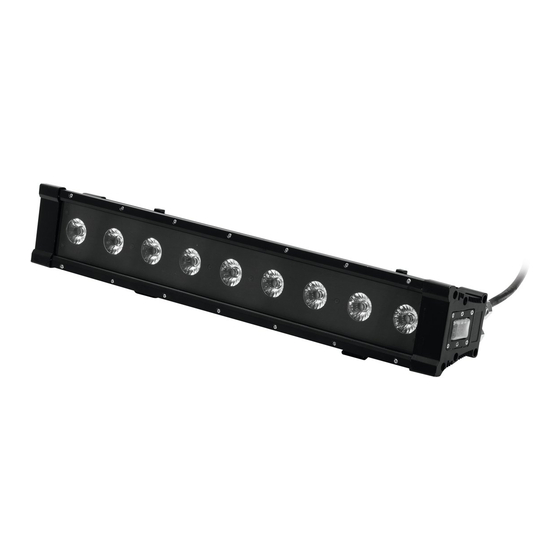

EuroLite LED IP T1000 HCL User Manual

9x12w led outdoor bar
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

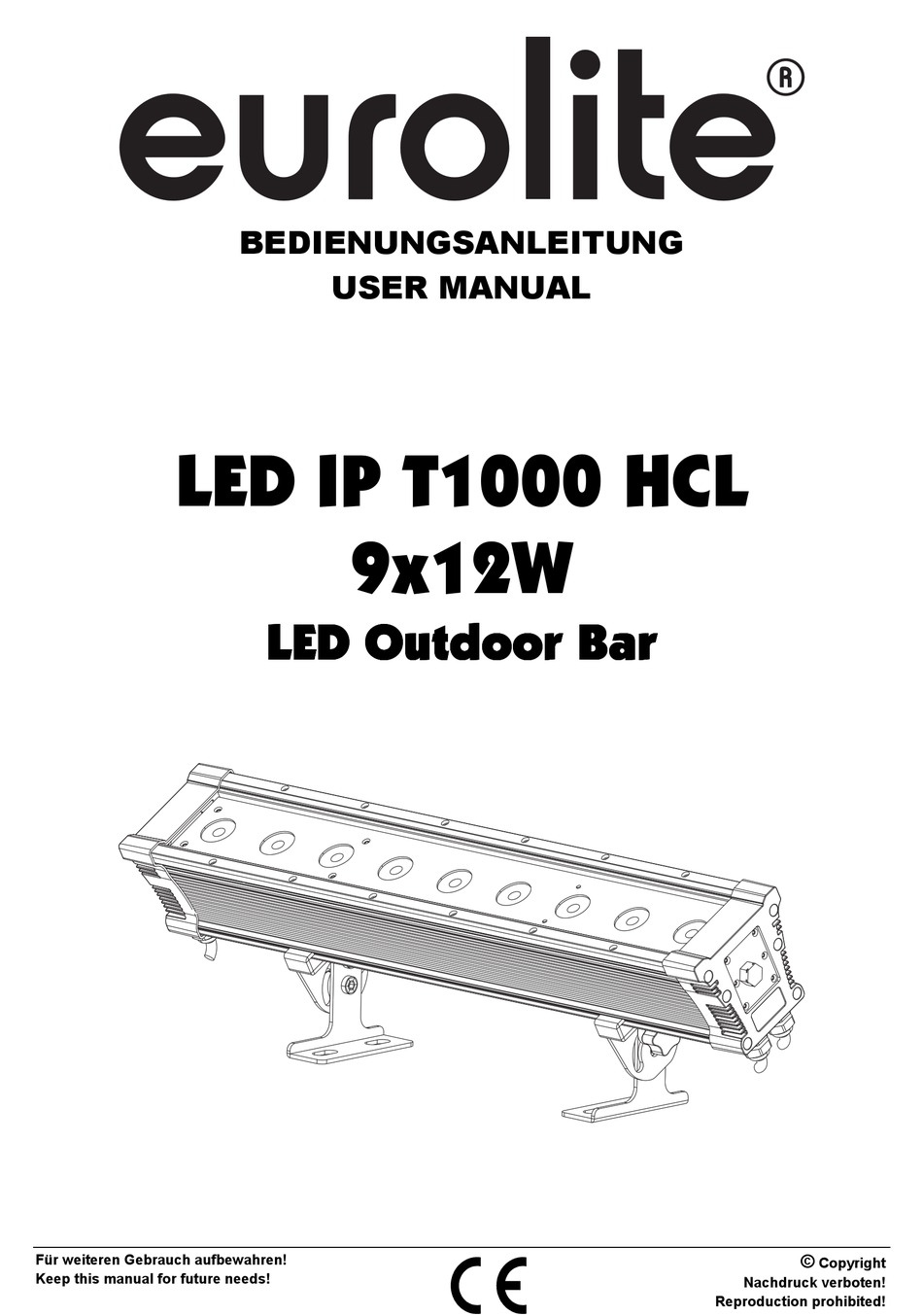

LED IP T1000 HCL
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
9x12W
LED O O O O utdoor
LED
utdoor B B B B ar ar ar ar
LED
LED
utdoor
utdoor
©
Copyright
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED IP T1000 HCL and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED IP T1000 HCL

Summary of Contents for EuroLite LED IP T1000 HCL

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED IP T1000 HCL 9x12W LED O O O O utdoor utdoor B B B B ar ar ar ar utdoor utdoor Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer 51914121 This user manual is valid for the article number 51914121 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/40 00095253.DOC, Version 1.0...

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED IP T1000 HCL 9x12W entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 4 Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.

  • Page 5: Bestimmungsgemäße Verwendung

    BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen Architektur-Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen. Das Gerät ist gegen Strahlwasser geschützt (Schutzart IP 65) und kann deshalb sowohl in Innenräumen als auch im Freien verwendet werden.

  • Page 6: Gerätebeschreibung

    Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.

  • Page 7: Geräteübersicht

    Geräteübersicht (1) Gehäuse (2) DMX-Ausgang (3) Spannungsversorgungsausgang (4) LED (5) Kühlrippen (6) Hängebügel/ Standfuß (7) Feststellschraube (8) Entlüftungsschraube (9) DMX-Eingang (10) Spannungsversorgungseingang (11) Control Board (12) Enter-Taste (13) Down-Taste (14) Up-Taste (15) Menu-Taste (16) Display 7/40 00095253.DOC, Version 1.0...

  • Page 8: Installation

    INSTALLATION Befestigung Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs- freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft werden, dass das Gerät absolut plan befestigt wurde.
  • Page 9 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.

  • Page 10: Dmx512-Ansteuerung

    DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen.

  • Page 11: Anschluss Ans Netz

    Eindringen von Feuchtigkeit und Schmutz zu verhindern. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die LED IP T1000 HCL 9x12W den Betrieb auf. Das LED Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MENU, UP, DOWN und ENTER auswählen.

  • Page 12: Control Board

    Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Menu-Taste, so dass sich das Display einschaltet. Über die Up-/ Down Taste können Sie sich im Hauptmenü...
  • Page 13 Display-Abschaltung DISY ON – immer an 2MIN 2MIN – Abschaltung nach 2 Minuten 0-255 0-255 0-255 CT01 – Individuelle Kunden-Farbeinstellung CTST CT10 0-255 (CTST, custom color set) 0-255 0-255 AT01 0-255 AT02 0-255 Interne Programme mit abnehmender AT03 0-255 Geschwindigkeit (Master-Modus) AT04 0-255...

  • Page 14: Dmx-Modus

    Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit die LED IP T1000 HCL 9x12W korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere LED IP T1000 HCL 9x12W auf eine Adresse definiert, arbeiten sie synchron.

  • Page 15: Dmx-Protokoll

    DMX-Protokoll 4-Kanal-Modus Steuerkanal 1 - Rot Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 2 - Grün Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 3 - Blau Decimal Hexad.
  • Page 16 131 131 83 83 51% 51% Gelb 132 170 84 AA 52% 67% Rot 100% / Grün abnehmend / Blau 0% / Weiß 0% 171 171 AB AB 67% 67% 172 210 AC D2 67% 82% Rot 100% / Grün 0% / Blau zunehmend / Weiß 0% 211 211 D3 D3 83% 83% Magenta...
  • Page 17 Steuerkanal 3 - Grün Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 4 - Blau Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Blau (0=aus, 255=100% blau) Steuerkanal 5 - Amber Decimal Hexad.
  • Page 18 Steuerkanal 7 - UV Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% UV (0=aus, 255=100% UV) Steuerkanal 8 - Strobe Decimal Hexad. Percentage S/F Eigenschaft 00 05 0% 2% Keine Funktion 6 20 06 14 2% 8% Strobe-Effekt (asynchron) mit zunehmender Geschwindigkeit 21 60 15 3C...
  • Page 19 Steuerkanal 5 - Amber Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Amber (0=aus, 255=100% amber) Steuerkanal 6 - Weiß Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Weiß (0=aus, 255=100% weiß) Steuerkanal 7 - UV Decimal Hexad.
  • Page 20 136 140 88 8C 53% 55% 141 145 8D 91 55% 57% Gelb 146 150 92 96 57% 59% Pink 151 155 97 9B 59% 61% Cyan 156 160 9C A0 61% 63% Orange 161 165 A1 A5 63% 65% Violett 166 170 A6 AA 65% 67%...

  • Page 21: Reinigung Und Wartung

    REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile.

  • Page 22: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED IP T1000 HCL 9x12W. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Page 23: Operating Determinations

    Always plug in the power plug last. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power-cord come into contact with other cables! Handle the power-cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock.
  • Page 24 The maximum relative humidity is 100 % with an ambient temperature of 25° C. This device must only be operated in an altitude between -20 and 2000 m over NN. This device is designed for professional use. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.

  • Page 25: Description Of The Device

    DESCRIPTION OF THE DEVICE Features Ultra-flexible LED architectural spot with 12 W hexacolor LEDs • Equipped with 9 x 6in1 HCL LED in the colors red, green, blue, amber, white and UV • Flicker-free projection • 4, 5, 6, 7, 9 or 12 DMX channels selectable •...

  • Page 26: Installation

    INSTALLATION Attachment Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant location. Make sure that the device is installed absolutely planar by using a water-level. The device must be installed out of the reach of people.
  • Page 27 The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device.

  • Page 28: Dmx512 Control

    DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture or one fixture with another.

  • Page 29: Connection With The Mains

    Please make sure that open contacts are closed with caps in order to avoid humidity and dirt in the device. OPERATION After you connected the effect to the mains, the LED IP T1000 HCL 9x12W starts running. The LED display lights up and you can now choose the desired settings via the buttons MENU, UP, DOWN and ENTER.

  • Page 30: Control Board

    Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Menu until the display is lit. Browse through the menu by pressing Up or Down.
  • Page 31 Display shutoff ON – permanent on DISY 2MIN 2MIN - shut off the display after 2 minutes 0-255 0-255 CT01 – 0-255 Individual customer color setting CTST CT10 0-255 (CTST, custom color set) 0-255 0-255 AT01 0-255 AT02 0-255 Internal programs with decreasing AT03 0-255 speed...

  • Page 32: Dmx Mode

    LED IP T1000 HCL 9x12W will respond to the controller. Please, be sure that you don’t have any overlapping channels in order to control each LED IP T1000 HCL 9x12W correctly and independently from any other fixture on the DMX-chain. If several LED IP T1000 HCL 9x12W are addressed similarly, they will work synchronically.

  • Page 33: Dmx Protocol

    DMX Protocol 4-channel mode Control-channel 1 - Red Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Red (0=off, 255=100% red) Control-channel 2 - Green Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Green (0=off, 255=100% green) Control-channel 3 - Blue Decimal Hexad.
  • Page 34 131 131 83 83 51% 51% Yellow 132 170 84 AA 52% 67% Red 100% / green decreasing / blue 0% / white 0% 171 171 AB AB 67% 67% 172 210 AC D2 67% 82% Red 100% / green 0% / blue increasing / white 0% 211 211 D3 D3 83% 83% Magenta...
  • Page 35 Control-channel 3 - Green Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Green (0=off, 255=100% green) Control-channel 4 - Blue Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Blue (0=off, 255=100% blue) Control-channel 5 - Amber Decimal Hexad.
  • Page 36 Control-channel 7 - UV Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% UV (0=off, 255=100% UV) Control-channel 8 - Strobe Decimal Hexad. Percentage Feature 00 05 0% 2% No function 6 20 06 14 2% 8% Strobe-effect (asynchron) with increasing speed 21 60 15 3C 8% 24%...
  • Page 37 Control-channel 5 - Amber Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Amber (0=off, 255=100% amber) Control-channel 6 - White Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% White (0=off, 255=100% white) Control-channel 7 - UV Decimal Hexad.
  • Page 38 136 140 88 8C 53% 55% 141 145 8D 91 55% 57% Yellow 146 150 92 96 57% 59% Pink 151 155 97 9B 59% 61% Cyan 156 160 9C A0 61% 63% Orange 161 165 A1 A5 63% 65% Violet 166 170 A6 AA 65% 67% Golden...

  • Page 39: Cleaning And Maintenance

    CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
  • Page 40 © EUROLITE 2016 00095253.DOC Version 1.0...
