- Page 1 User Manual VWM148SBA V190SG2E-BK V190SG2E-S3 GB Instructions for use DK Brugsanvisning vintec.com...
-
Page 2: Warning
Warning WARNING: As the appliance contains a flammable refrigerant, it is es- Do not damage the refrigerant sential to ensure that the refrig- system. erant pipes are not damaged. WARNING: The quantity and type of the Do not use electrical appli- refrigerant used in your appli- ances inside the refrigerated ance is indicated on the rating... - Page 3 WARNING: ● Always keep the keys in a separate place Children must not clean the and out of reach of children. appliance or carry out general Before servicing or cleaning the ap- ● maintenance unless they are at pliance, unplug the appliance from least 8 years old and are being the mains or disconnect the electrical supervised.
-
Page 4: Table Of Contents
Contents Warning ............2 Savings in energy consumption in the use .4 Before use ..........5 Get to know your wine cooler .....6 Electrical connection ........7 Installation and start-up ......7 Installation ..........8 Operation and function ......10 Defrosting, cleaning and maintenance ..12 Fault finding ..........13 Warranty, spare parts and service ....14 Disposal ............15 Safety instructions... -
Page 5: Before Use
Before use On receipt, check to ensure that the ap- pliance has not been damaged during transport. Transport damage should be reported to the local distributor before the wine cooler is put to use. Remove the packaging. Clean the inside of the cabinet using warm water with a mild detergent. -
Page 6: Get To Know Your Wine Cooler

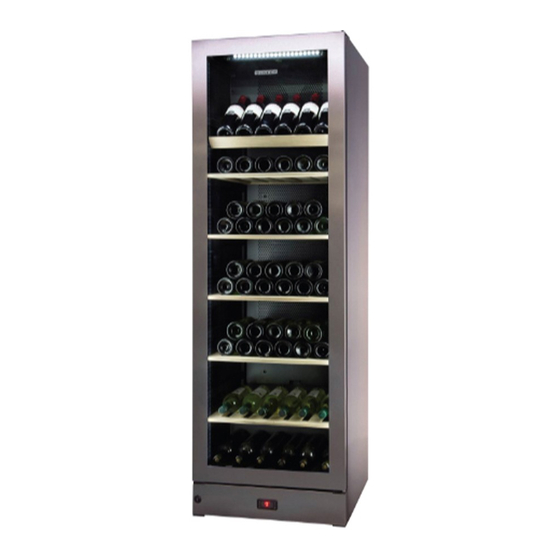

Get to know your wine cooler Lighting Charcoal filter Wooden shelf Sealing strip Name plate Control panel Kick plate Lock Adjustable feet fig.1... -
Page 7: Electrical Connection
Installation and start-up Electrical connection Placement Wiring and connections in power supply systems must been all applicable (local and For safety and operational reasons, the ap- national) electrical codes. Consult these pliance must not be installed outdoors. codes lengths and sizes prior to cabinet The appliance should be placed on a level installation. -
Page 8: Installation
Installation The surface on which the appliance is to be placed must be level. Do not use a frame or similar. The appliance can be installed as a free- standing unit against a wall, built into a closet or lined up with other appliances. It is important that the appliance be well ventilated and that air can circulate unhin- dered above, below and around it. - Page 9 The distance pieces on the rear of the ap- pliance ensure sufficient air circulation. Fit the two caps supplied with the appliance as shown in fig. 6. Possible door turn It is recommended that you use a techni- cian for reversing the swing of your refrig- erator door.
-
Page 10: Operation And Function
Operation and function Temperature setting The thermostat is equipped with a child lock device. This device is activated by pushing the “up and down” buttons simultaneously. After approx. 3 seconds “Pof” flashes in the display. Then the actual temperatures are shown as usual. In addition, the set fig. - Page 11 Alarm devices Two-zone setting for serving temperature There is a sub-alarm for the low-temper- ature sensor and an excess-alarm for the Typical serving temperature settings for the high-temperature sensor. top and bottom sections are 16°C and 6°C respectively. With these settings, a suitable The alarm consists of a beeper and a warn- temperature gradient will be achieved in ing on the display.
-
Page 12: Defrosting, Cleaning And Maintenance
Defrosting, cleaning and maintenance Automatic defrosting The wine cooler is defrosted automatically. Defrost water runs through a pipe and is collected in a tray above the compressor where the heat generated by the compres- sor causes it to evaporate. The defrost water tray should be cleaned at intervals. -
Page 13: Fault Finding
Fault finding Fault Possible cause Remedy The appliance is not The appliance is switched off. Press the on/off switch. working. Power failure; the fuse is blown; Check that power is connected. the appliance is not plugged in Reset the fuse. correctly. -
Page 14: Warranty, Spare Parts And Service
Warranty, spare parts and service Warranty disclaimer Spare parts Faults and damage caused directly or When ordering spare parts, please state indirectly by incorrect operation, misuse, the type, serial and product numbers of insufficient maintenance, incorrect building, your appliance. This information is given on installation or mains connection. -
Page 15: Disposal
Disposal For business users in the Euro- Information for Users on Collection and Disposal of Old Equipment and pean Union. If you wish to discard electrical and used Batteries electronic equipment, please contact These symbols on the products, your dealer or supplier for further packaging, and/or accompanying information. -
Page 16: Safety Instructions (See Also Warning
Advarsel ADVARSEL: Da kølemidlet, som anvendes Undgå at beskadige kølemiddel- i apparatet, er en brændbar systemet. gasart, er det vigtigt at sikre, at kølekredsløb og rør ikke er be- ADVARSEL: skadigede. Anvend ikke elektriske apparater inde i apparatet, medmindre de Mængde og type af kølemiddel i apparatet er angivet på... - Page 17 ADVARSEL: ● Træk stikket ud af stikkontakten før repa- ration eller rengøring af apparatet. Rengøring og vedligeholdelse ● Hvis netledningen er beskadiget, skal den må ikke udføres af børn, med udskiftes af producenten, producentens mindre de er over 8 år gamle og serviceagent eller anden fagmand for at er under opsigt.
- Page 18 Indhold Advarsel ............2 Lær vinskabet at kende ......5 Inden brug ..........6 Energispare forslag ........6 Tekniske data ..........7 Ibrugtagning og ..........7 installation ...........7 Betjening og funktion ........10 Afrimning, rengøring og vedligeholdelse ..12 Fejlfindningsliste ........13 Reklamation, reservedele og service ..14 Bortskaffelse ..........15 Sikkerhedsanvisninger (Se også...
-
Page 19: Lær Vinskabet At Kende
Lær vinskabet at kende Belysning Kulfilter Træhylde Tætningsliste Typeskilt Kontrolpanel Fodspark Lås Justerbare fødder fig.1... -
Page 20: Inden Brug
Inden brug Energispare forslag Kontroller at skabet ikke er beskadiget ved Energiforbruget reduceres .. modtagelsen. Transportskader skal anmel- des til forhandleren inden køleskabet tages 1) .. jo lavere den omgivende temperatur i brug. Fjern emballagen. Rengør skabet indven- digt med lunken vand tilsat et mildt opva- 2) .. -
Page 21: Tekniske Data
Tekniske data Ibrugtagning og installation Placering Denne enhed overholder de relevante EU- direktiver, herunder Lavspændingsdirektivet Af sikkerhedsmæssige og driftsmæssige 2014/35/EU - Elektromagnetisk kompatibi- grunde må apparatet ikke placeres uden- litet direktiv 2014/30/EU. dørs. Stil skabet på et plant underlag i et tørt Typeskiltet, fig. - Page 22 Installation Underlaget hvorpå skabet opstilles skal være plant. Brug ikke en ramme eller lignende. Skabet kan stå frit op ad en væg, bygges ind i et køkkenelement eller stå side om side med andre skabe. Ventilation Det er vigtigt, at skabet får tilstrækkelig ventilation og at der er uhindret luftcirkula- tion over, under og omkring det.
- Page 23 Afstandsstykkerne på skabets bagside sik- rer den nødvendige luftcirkulation. Monter de to afdækninger som følger med skabet Dørvending (se fig.6) Det anbefales at anvende en tekniker til en evt. dørvending af skabet. Max. 85 kg. fig. 6 Opstilling fig. 8 Det er vigtigt, at skabet står helt lige.
-
Page 24: Betjening Og Funktion
Betjening og funktion Temperaturvisningen har et indbygget filter, som simulerer den aktuelle temperatur i flaskerne. Derfor reagerer udvisningen ikke på kortvarige variationer i lufttemperaturen. Temperatur-indstilling Termostaten har børnesikring. Denne akti- fig. 10 veres ved at trykke ”op og ned” knapperne samtidig. - Page 25 Alarmer Fler-zone indstilling for serverings-temperering Der er en underalarm for den kolde tempe- raturføler og en overalarm for den varme Typisk indstilling for denne anvendelse er temperaturføler. en top/bund indstilling på 16/6. Med denne indstilling vil temperaturerne fordele sig ned Alarmen består dels af en beeper og af en igennem skabet, til opbevaring af forskellige advarsel på...
-
Page 26: Afrimning, Rengøring Og Vedligeholdelse
Afrimning, rengøring og vedligeholdelse Automatisk afrimning af køle- skabet Afrimning af køleskabet sker automatisk, smeltevandet løber gennem et rør ned til tøvandsskålen der sidder oven på kom- pressoren. Vandet fordamper på grund af varmen fra kompressoren. Tøvandsskålen bør gøres ren engang imellem. Rengøring Før rengøring påbegyndes skal stikproppen fjernes fra stikkontakten. -
Page 27: Fejlfindningsliste
Fejlfindningsliste Fejl Mulig årsag Afhjælpning Skabet virker ikke. Skabet er slukket. Tryk på tænd/sluk knappen. Strømsvigt; sikringen er slået fra; Kontrollér om strømmen er netstikket er ikke sat rigtigt i. tilsluttet. Sikringen skal være slået til. Der løber vand i Tøvandsafløbsrøret er tilstoppet. -
Page 28: Reklamation, Reservedele Og Service
Reklamation, reservedele og service Reklamationsretten omsorg for, at forbrugeren stilles tilfreds, inden du tilkalder serviceassistance, bedes Såfremt der konstateres fejl ved produktet, du kontrollere de fejlmuligheder, du selv kan kan De over for leverandøren gøre brug af afhjælpe. (Se brugsanvisningen) reklamationsretten ifølge gældende lovgiv- ning. -
Page 29: Bortskaffelse
Bortskaffelse Brugerinformation om indsamling og For kommercielle brugere i Den Europæiske Union bortskaffelse af elktronikskrot og brugte batterier Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du Disse symboler på produkter, embal- henvende dig til din forhandler eller lage og/eller ledsagedokumenter leverandør for nærmere information. - Page 30 Safety instructions (See also Warning page 2) 1. There is a name plate inside the cabinet. The name plate provides various technical information and a safety notice with a yellow flame triangle label, name and chemical symbol of the refrigerant. 2.
-
Page 31: Sikkerhedsanvisninger (Se Også Side 2)
Sikkerhedsanvisninger (Se også side 2) 1. Typeskiltet, som er placeret inde i apparatet, indeholder forskellige tekniske opIysninger bl.a.en sikkerheds advarsel med en gul tre- kant, navn og det kemiske symbol for kølemidlet. 2. Køleskabet indeholder et brændbart kølemiddel (R600a: Iso-butan). Krav til gassikkerheden og sikker brug af køleskabet: Kølesystemet bag og inde i køleskabet indeholder kølemiddel. - Page 32 DECLARATION OF CONFORMITY Made in Denmark by A/S Vestfrost Falkevej 12, 6705 Esbjerg Ø, Denmark Sp. Møllevej 100, 6705 Esbjerg Ø, Denmark Telephone 45 79 14 25 25 Telephone 45 79 14 22 22 The undersigned declare that the product is in conformity with the relevant statutory requirements and the applicable parts of harmonized European standards: Low Voltage Directive 2014/35/EU EN 60335-1:2012+A11+A13+A1+A14+A2...
- Page 36 Service and support In the rare event that your Vintec cabinet does not perform to your satisfaction, contact our dedicated support team: Vintec. We are part of the Electrolux Family. To add a touch of professional inspiration to your home, visit electrolux.com...
