Bedienungsanleitung
User manual
Luxmeter
Lux Meter
FLM 400 Data

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FLM 400 Data and is the answer not in the manual?

Questions and answers

Related Manuals for QEO FLM 400 Data

Summary of Contents for QEO FLM 400 Data

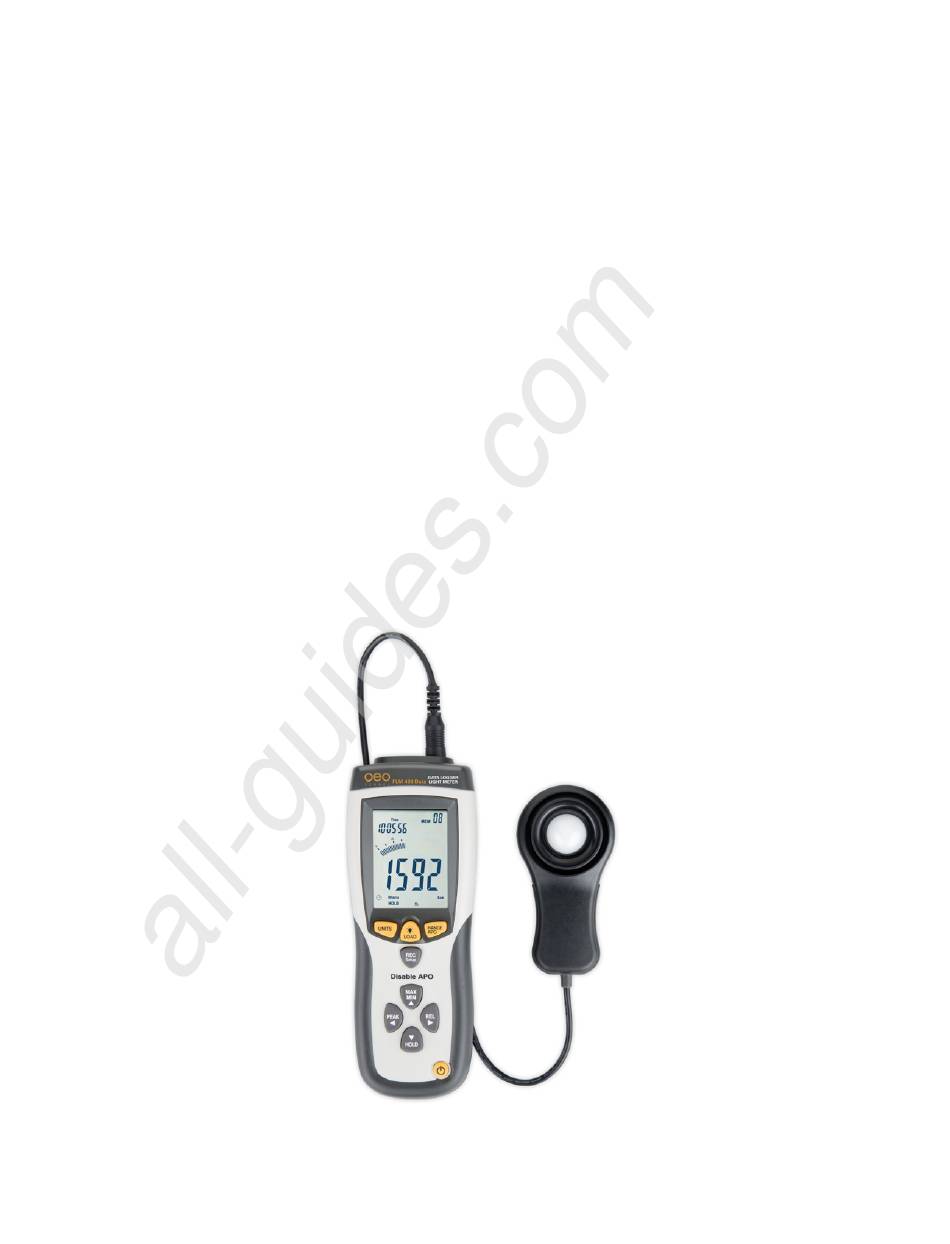

  • Page 1 All manuals and user guides at all-guides.com Bedienungsanleitung User manual Luxmeter Lux Meter FLM 400 Data...

  • Page 2: Warn- Und Sicherheitshinweise

    All manuals and user guides at all-guides.com LIEFERUMFANG Luxmeter FLM 400 Data, 9V-Batterie, Messsonde, USB-Kabel, Soft- ware, Tragetasche, Bedienungsanleitung WARN- UND SICHERHEITSHINWEISE Richten Sie sich nach den Anweisungen der Bedienungsanleitung. Anleitung vor Benutzung des Gerätes lesen. Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fach- händler durchführen lassen.

  • Page 3: Bestimmungsgemäße Verwendung

    All manuals and user guides at all-guides.com • Hohe Genauigkeit und kurze Anspechzeit • Mit langlebiger Silikon-Fotodiode und Spektralfilter • Großes LC-Display mit 4.000 Zeichen • 41 analoge Bargraphen (Balkenanzeige) • 99 Speicherplätze für direkten Abruf am Instrument • 16.000 verfügbare Speicherplätze • Mit Software zur Datenauswertung • 4 Messbereiche • USB-Anschluss für Übertragung auf PC BESTIMMUNGSGEMÄßE VERWENDUNG...
  • Page 4 All manuals and user guides at all-guides.com TECHNISCHE DATEN Max. Messbereich 400.000 Lux Genauigkeit ± 5 % (±10 Digits) (< 10.000 Lux) ± 10 % (±10 Digits) (> 10.000 Lux) Displayauflösung 0,1 Lux Anzeige 3 3/4-stelliges LCD mit Balkenanzeige Messbereich 400 Lux / 4000 Lux / 40 KLux / 400 KLux 40 Fc / 400 Fc / 4000 Fc / 40 KFc Anzeige bei Überschrei-...
  • Page 5 All manuals and user guides at all-guides.com BEDIENFELD 1) AN/AUS-Schalter 2) Messsonde 3) Anschluss Messsonde 4) LC-Display 5) USB-Anschluss 6) UNITS: Auswahl der Einheit (Lux oder Fc) 7) RANGE/APO: Auswahl Messbereich 8) BACKLIGHT/LOAD: Hintergrundbeleuchtung / Laden der Daten 9) REC/SETUP: Speichern / Einstellungen ∆...

  • Page 6: Bedienung

    All manuals and user guides at all-guides.com BATTERIE Vor erstmaliger Inbetriebnahme oder wenn die Batteriezustandsanzeige einen niedrigen Ladezustand anzeigt, neue Batterie einlegen. Dazu Ge- rät ausschalten, Batteriefachdeckel öffnen und neue Batterie einlegen. Dabei auf korrekte Polarität achten. Batteriefach wieder schließen. Beachte Wenn sich das Gerät nicht ein- oder ausschalten läßt, muss die Batterie ersetzt werden.

  • Page 7: Automatische Abschaltung

    All manuals and user guides at all-guides.com AUTOMATISCHE ABSCHALTUNG Das Gerät ist mit einer automatischen Abschaltung ausgestattet. Diese ist nach dem Einschalten automatisch aktiv; Displayanzeige: Wenn keine Tastenbetätigung erfolgt, schaltet sich das Gerät nach 20 Min. automatisch aus. Tasten RANGE/APO und REC/Setup gleich- zeitig gedrückt halten, um die automatische Abschaltung auszuschal- ten;...

  • Page 8: Relativ-Funktion

    All manuals and user guides at all-guides.com MAX/MIN-FUNKTION In der MAX/MIN-Funktion können die höchsten (MAX) und niedrigsten (MIN) Werte abgelesen werden. Dazu Taste MAX/MIN drücken, um die Funktion zu aktivieren. Displayanzeige: „MANU MAX“. Nun werden die höchsten gemes- senen Werte angezeigt. Taste MAX/MIN erneut drücken.

  • Page 9: Data Logger

    All manuals and user guides at all-guides.com Mit den Tasten PEAK und REL > Stunde > Minute > Sekunde > Abtastrate > Tag > Monat > Wochentag > Jahr ansteuern. Tasten REC/SETUP and UNITS erneut zusammen gedrückt halten, um die Funktion zu verlassen. SPEICHERN Taste REC/SETUP drücken, um den aktuellen Messwert zu speichern.
  • Page 10 All manuals and user guides at all-guides.com EMPFOHLENE AUSLEUCHTUNG Büro Konferenz- und Empfangsraum Allgemeines Büro ~ 1.500 Zeichnungsbüro 1.000 ~ 2.000 Industrie Versand, Korridor Visuelle Arbeitsplätze, Produktion Kontrollarbeiten ~ 1.500 Montagelinie mit elektr. Bauteilen 1.500 ~ 3.000 Hotel Öffentliche Räume, Garderobe Waschraum, Gepäckraum Empfang ~ 1.000...

  • Page 11: Installation Der Software

    All manuals and user guides at all-guides.com DATENÜBERTAGUNG AUF PC Die im Gerät gespeicherten Daten können über die mitgelieferte Soft- ware zur Ansicht, zum Speichern oder zum Ausdrucken auf PC über- tragen werden. Systemvoraussetzungen: Windows 98®, Windows 2000® oder höher; 90MHz Pentium®...

  • Page 12: Ce-Konformität

    All manuals and user guides at all-guides.com CE-KONFORMITÄT Das Gerät hat das CE-Zeichen gemäß den Normen EN 61326-1:2006, EN 61326-2-1:2006. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT • Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navigationseinrichtungen); • durch andere Geräte gestört wird (z.B. elektro magnetische Strahlung bei erhöhter Feldstärke z.B.
  • Page 13 All manuals and user guides at all-guides.com HAFTUNGSAUSSCHLUSS Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anwei- sungen der Bedienungsanleitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwender sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes über- zeugen.
  • Page 14 All manuals and user guides at all-guides.com...
  • Page 15 All manuals and user guides at all-guides.com SUPPLIED WITH FLM 400 Data, 9V battery, photo detector, USB cable, software, carrying case, user manual SAFETY INSTRUCTIONS Follow up instructions given in user manual. Carefully read user manual before starting operations. Use instrument for measuring jobs only.

  • Page 16: Care And Cleaning

    All manuals and user guides at all-guides.com • MAX/MIN reading • 1,5 measurements per second • High accuracy and short response time • With long-life silicon photo-diode and spectral response filter • Large LC display with 4.000 characters • 41 segment bargraph • Internal memory for 99 values to be read on the instrument • Datalogger memory for 16.000 values • Software included • 4 measuring range levels...

  • Page 17: Technical Data

    All manuals and user guides at all-guides.com TECHNICAL DATA Max. measuring range 400.000 Lux Accuracy ± 5 % (±10 digits) (< 10.000 Lux) ± 10 % (±10 digits) (> 10.000 Lux) Display resolution 0,1 Lux Display indication 3 3/4 digit LCD with segment bargraph Measuring range 400 Lux / 4000 Lux / 40 KLux / 4000 KLux 40 Fc / 400 Fc / 4000 Fc / 40 KFc...
  • Page 18 All manuals and user guides at all-guides.com KEYPAD 1) ON/OFF button 2) Probe 3) Connction of probe 4) LC display 5) USB port 6) UNITS: selection of unit (Lux or Fc) 7) RANGE/APO: selection of measuring range 8) BACKLIGHT/LOAD: backlight / loading of data 9) REC/SETUP: save / setting ∆...

  • Page 19: Connect Probe

    All manuals and user guides at all-guides.com BATTERY Before first use or if battery status indicator shows low battery power insert a new battery. Open battery cover and insert a new battery (take care to polarity). Close battery cover again. Note If instrument cannot be switched on or off battery has to be replaced.

  • Page 20: Automatic Power Off

    All manuals and user guides at all-guides.com AUTOMATIC POWER OFF The instrument is equipped with an automatic power off function which is automatically active when instrument is switched on. Display indication: If no key is used for about 20 minutes the instrument will automati- cally switch off.

  • Page 21: Max/Min Function

    All manuals and user guides at all-guides.com MAX/MIN FUNCTION In MAX/MIN function the maximum (MAX) and minimum (MIN) values will be displayed. Press button MAX/MIN to activate this function. Display indication: „MANU MAX“. Now the maximum values measured will be displayed. Press button MAX/MIN again.

  • Page 22: Data Logging

    All manuals and user guides at all-guides.com Press buttons REC/SETUP and UNITS again together to quit this function. MEMORY Press button REC/SETUP to save the current reading. Display indica- tion in the upper right corner: MEM + no. of memory location assigned. Press button LOAD for approx.
  • Page 23 All manuals and user guides at all-guides.com RECOMMENDED ILLUMINATION LOCATIONS Office Conference, reception room Clerical work ~ 1.500 Typing drafting 1.000 ~ 2.000 Factory Packing work, entrance passage Visual work at production line Inspection work ~ 1.500 Electronic parts assembly line 1.500 ~ 3.000 Hotel...

  • Page 24: Data Transfer To Pc

    All manuals and user guides at all-guides.com DATA TRANSFER TO PC The data stored in the instrument can be transferred to PC by means of the software supplied with. This allows to read, save, print and analyze the data. System requirements: Windows 98®, Windows 2000® or higher; 90MHz Pentium®...

  • Page 25: Electromagnetic Acceptability (Emc)

    All manuals and user guides at all-guides.com CE-CONFORMITY Instrument has CE-mark according to EN 61326-1:2006, EN 61326-2-1:2006. ELECTROMAGNETIC ACCEPTABILITY (EMC) • It cannot be completely excluded that this instrument will disturb other instruments (e.g. navigation systems); • will be disturbed by other instruments (e.g. intensive electromagnetic radiation nearby industrial facilities or radio transmitters).

  • Page 26: Exceptions From Responsibility

    All manuals and user guides at all-guides.com EXCEPTIONS FROM RESPONSIBILITY The user of this product is expected to follow the instructions given in operators’ manual. Although all instruments left our warehouse in per- fect condition and adjustment the user is expected to carry out perio- dic checks of the product’s accuracy and general performance.
  • Page 27 All manuals and user guides at all-guides.com...
  • Page 28 All manuals and user guides at all-guides.com Technische Änderungen vorbehalten. All instruments subject to technical changes. 03/2011...
