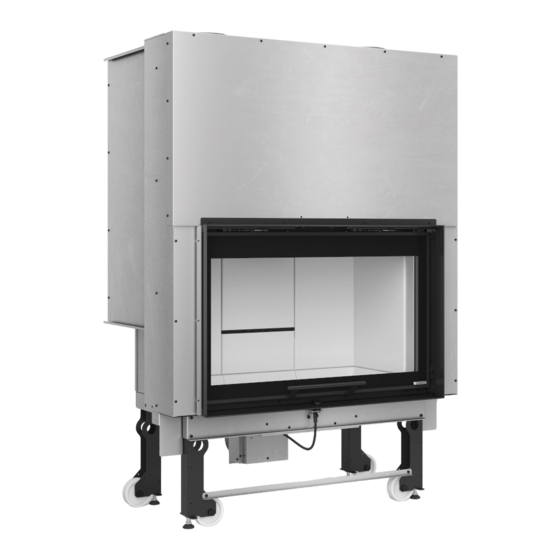

Summary of Contents for Nordica MONOBLOCCO 90PA 2.0
- Page 1 MANUALE UTENTE PRODOTTI A LEgNA WOOD PRODUCTs UsER MANUAL BENUTZERHANDBUCH HOLZPRODUkT MANUEL UTILIsATEUR PRODUITs à BOIs MANUAL DEL UsUARIO PRODUCTOs DE LEñA MONOBLOCCO 90PA 2.0 ITALIANO MADE ITALY design & production 006198205-000...
- Page 2 ITALIANO ......................3 ENGLISH ......................19 DEUTSCH ......................35 FRANCAIS ......................51 ESPAÑOL ......................67...
-
Page 3: Table Of Contents
ATTENzIONE LE SuPErFICI POSSONO DIvENTArE MOLTO CALDE! uTILIzzArE SEMPrE I GuANTI DI PrOTEzIONE! Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell’apparecchio. Evitate il contatto con tali elementi senza un corrispondente abbigliamento protettivo (guanti di protezione in dotazione). -
Page 4: Avvertenze
Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un’ottima soluzione di riscaldamento nata dalla tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al fine di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della fiamma può... - Page 5 aLL'uso sicuro deLL'apparecchio e aLLa comprensione dei pericoLi ad esso inerenti. Š i bambini devono essere controLLati per assicurarsi che non giochino con L’apparecchio. Š La puLizia e La manutenzione destinata ad essere effettuata daLL'utiLizzatore non deve essere effettuata da bambini senza sorvegLianza. Š...
- Page 6 Š Le maioLiche (dove presente) sono prodotti di aLta fattura artigianaLe e come taLi possono presentare micro- puntinature, caviLLature ed imperfezioni cromatiche. queste caratteristiche ne testimoniano La pregiata natura. smaLto e maioLica, per iL Loro diverso coefficiente di diLatazione, producono micro screpoLature (caviLLatura) che ne dimostrano L’effettiva autenticità.
-
Page 7: Avvertenze Generali
Imprese adatte ad assumere l’Intera responsabIlItà dell’InsIeme dell’ImpIanto. LA NORDICA S.p.A. NON è RESpONSAbILE DEL pRODOTTO mODIfICATO SENZA AuTORIZZAZIONE E TANTO mENO pER L’uSO DI RICAmbI NON ORIGINALI. questo apparecchIo non è adatto all’uso da parte dI persone (InclusI bambInI) con capacItà fIsIche, sensorIalI e mentalI rIdotte, o Inesperte, a meno che non vengano supervIsIonate ed IstruIte nell’uso dell’apparecchIo da una persona responsabIle per la loro... -
Page 8: Sicurezza Antincendio
SICUREZZA ANTINCENDIO Nell’iNstallazioNe dell’apparecchio devoNo essere osservate le segueNti misure di sicurezza: a) al fine di assicurare un sufficiente isolamento termico, rispettare la distanza minima di sicurezza dal retro e da entrambi i lati da elementi Figura 7 - A.. ). TUTTE lE DISTANZE costruttivi ed oggetti infiammabili e sensibili al calore (vedi dichiarazioNe di prestazioNe e mINImE DI SICUREZZA SONO INDICATE SUllA TARghETTA TECNICA DEl pRODOTTO E NON SI DEvE SCENDERE Al DI SOTTO DEI vAlORI INDICATI;... -
Page 9: Descrizione
DESCRIZIONE DEfINIZIONE: prodotto secondo EN 13229: quEStO è uN appaRECChIO a COmbuStIONE INtERmIttENtE. Gli apparecchi LA nordIcA si addicono a riscaldare spazi abitativi per alcuni periodi. come combustibili vengono utilizzati ceppi di legna. L’apparecchio è composto da lastre in lamiera d’acciaio verniciato, fusioni di ghisa e materiali refrattari. -
Page 10: Canna Fumaria
CANNA FUMARIA Requisiti fondamentali peR un coRRetto funzionamento dell’appaRecchio: • la sezione interna deve essere preferibilmente circolare; • essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed alle eventuali condense; • essere priva di strozzature ed avere andamento verticale con deviazioni non superiori a 45°;... -
Page 11: Aria Per La Combustione
IMPoRTANTE: con l’utilizzo di tubi metallici È indispensabile che questi siano isolati con mateRiali idonei (Rivestimenti in fibRa isolante Resistente fino a 600° c) al fine di evitaRe deteRioRamenti delle muRatuRe o della contRo cappa. prima di posizionare l’inserto nel caminetto preesistente è indispensabile chiudere la parte alta interna del camino servendosi di una lamiera (opportunamente preforata) o di altro materiale ignifugo che possa sopportare senza danno una temperatura Figura 7 pos. -
Page 12: Ventilazione Cappa O Locale Adiacente
VENTILAZIONE CAPPA O LOCALE ADIACENTE Il prodotto può distribuire l’aria riscaldata tramite convezione naturale o tramite convezione forzata mediante l’uso di un ventilatore centrifugo (vedi istruzioni separate KIT Optionale WIND AIR): IN fAsE DI INsTALLAZIONE bIsOgNA DECIDERE IL TIPO DI VENTILAZIONE O CONVEZIONE DA ADOTTARE. A ) Convezione NATURALE : Vedi figura 12... -
Page 13: Combustibili Ammessi / Non Ammessi
COMBUSTIBILI AMMESSI / NON AMMESSI I combustibili ammessi sono ceppi di legna. Si devono utilizzare esclusivamente ceppi di legna secca (contenuto d’acqua max. 20%). Si dovrebbero caricare al massimo 2 o 3 ceppi di legna. I pezzi di legna dovrebbero avere una lunghezza di ca. 20-30 cm ed una circonferenza di massimo 30-35 cm. -
Page 14: Accensione
ACCENSIONE Alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall’essiccamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo del prodotto. Si deve comunque assicurare una buona ventilazione dell’ambiente. -
Page 15: Funzionamento Normale
FuNzIONAmENTO NORmAlE Dopo aver posizionato i registri correttamente, inserire la carica di legna oraria indicata evitare sovraccarichi che provocano sollecitazioni anomale e deformazioni. bISOgNA SEmpRE uSARE Il pROdOTTO CON lA pORTA ChIuSA pER EVITARE dANNEggIAmENTI dOVuTI All’ECCESSIVO SuRRISCAldAmENTO (EFFETTO FORgIA) IN CASO CONTRARIO, dECAdE lA gARANzIA. Con i registri posti sulla facciata dell’apparecchio viene regolata l’emissione di calore dello stesso. -
Page 16: Manutenzione E Cura
IMpORTANTE: lA pUlIZIA E lA MANUTENZIONE dEVE EssERE EsEgUITA EsClUsIVAMENTE Ad AppARECCHIO FREddO. si possono usare esclusivamente parti di ricambio espressamente autorizzate ed offerte da la NORdICA s.p.A. in caso di bisogno vi preghiamo di rivolgervi al vs rivenditore specializzato. l’ AppARECCHIO NON pUÒ EssERE MOdIFICATO! -
Page 17: Manutenzione Guide Estensibili
Attenzione A non superAre lA QuAntità consigliAtA. ripetere lA stessA operAzione sull’Altro binArio, sollevAre ed AbbAssAre più volte lA portA in modo che il grAsso si distribuiscA su tutte le sfere. Attenzione: usAre esclusivAmente il grAsso fornito dA lA nordicA s.p.A.. FERMO EsTIVO dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all’eliminazione totale della cenere ed altri... -
Page 18: Manutenzione Ordinaria Eseguita Dai Tecnici Abilitati
MANUTENZIONE ORdINARIA EsEgUITA dAI TECNICI ABIlITATI lA MANUTENZIONE ORdINARIA dEVE EssERE EsEgUITA AlMENO UNA VOlTA All'ANNO. il generAtore utilizzAndo legnA come combustibile solido necessità di un intervento AnnuAle di mAnutenzione ordinAriA che deve essere effettuAte dA un TECNICO ABIlITATO, UTIlIZZANdO EsClUsIVAMENTE RICAMBI ORIgINAlI. il mAncAto rispetto può... - Page 19 ATTENTION SURFACES CAN BECOME VERY HOT! ALWAYS USE PROTECTIVE GLOVES! During combustion, thermal energy is released that significantly increases the heat of surfaces, doors, handles, controls, glass, exhaust pipes, and even the front of the appliance. Avoid contact with those elements if not wearing protective clothing (protective gloves included).
-
Page 20: Warnings
We thank you for having chosen our company; our product is a great heating solution developed from the most advanced technology with top quality machining and modern design, aimed at making you enjoy the fantastic sensation that the heat of a flame gives, in complete safety. Warnings This instructions manual is an integral part of the product: make sure that it always accompanies the appliance, even if transferred to another owner... - Page 21 received instructions on safe use of the appLiance and that theY understand the inherent dangers. Š the generator must not be used bY persons (incLuding chiLdren) With reduced phYsicaL, sensorY and mentaL capacities or Who are unsKiLLed persons, unLess theY are supervised and trained regarding use of the appLiance bY a person responsibLe for their safetY.
- Page 22 Š the majoLicas (Where eXisting) are top quaLitY artisan products and as such can have micro-dots, cracKLes and chromatic imperfections. these features highLight their vaLuabLe nature. due to their different diLation coefficient, theY produce cracKLing, Which demonstrate their effective authenticitY. to cLean the majoLicas, it is recommended to use a soft, drY cLoth.
-
Page 23: General Precautions
• Verify if your structure can support the weight of the appliance. In case of insufficient carrying capacity it is necessary to adopt appropriate measures, la nordica responsibility is limited to the supply of the appliance (see chapter TECHNICAL DESCRIPTION). -
Page 24: Fire-Fighting Safety Measures
FIRE-FIGHTING SAFETY MEASURES When installing the appliance, the folloWing safety measures must be observed: a) in order to ensure sufficient thermal insulation, respect the minimum safety distance from objects or furnishing components flammable Picture 7 - A..). All THE and sensitive to heat and from materials with flammable structure (see declaration of performance - MINIMUM SAFETY dISTANcES ARE SHowN oN THE pRodUcT dATA plATE ANd lowER vAlUES MUST NoT bE USEd. -
Page 25: Description
DESCRIPTION DEfINITION: product according to EN 13229 ThE aPPlIaNCE wORkS aS aN INTERmITTENT OPERaTINg aPPlIaNCE. the devices La nordica are suitable to heat living spaces for some periods. as fuel, wood logs are used. . the device is made up of metal sheet plates in painted steel, castings of cast iron and refractory materials. -
Page 26: Flue
FLUE EssEntial rEquirEmEnts for a corrEct opEration of thE dEvicE: • the internal section must be preferably circular; • be thermally insulated and water-proof and produced with materials suitable to resist to heat, combustion products and possible condensates; • not be throttled and show a vertical arrangement with deviations not greater than 45°; • if already used, it must be clean;... -
Page 27: Air For Combustion
important: whEn using mEtallic pipEs, thEy must bE insulatEd with propEr matErials (coatings in insulating fibErs rEsistant up to 600°c ) in ordEr to avoid dEtErioration of walls or of thE countEr-hood. before positioning the insert in the pre-existing fireplace, it is necessary to close the upper internal part of the stack using (properly pre-drilled) sheet metal or any other kind of fire-resistant material that can support very high temperatures without Picture 7 suffering any damage. -
Page 28: Ventilation Hood Or Adjacent Local
VENTILATION HOOD OR ADJACENT LOCAL The product can distribute heated air by natural convection or forced convection by means of a centrifugal fan (see the optional KIT WIND AIR separate instructions): DuRINg INsTALLATION, IT Is NECEssARy TO EsTAbLIsH THE TypE Of VENTILATION OR CONVECTION TO bE ADOpTED A) NATuRAL CONVECTION: picture 12 -13 - b ) fORCED CONVECTION:... -
Page 29: Allowed / Not Allowed Fuels
ALLOWED / NOT ALLOWED FUELS Allowed fuels are logs. Use exclusively dry logs (max. content of water 20%). Maximum 3 logs should be loaded. The pieces of wood should have a length of ca. 20-30 cm and a maximum circumference of 30-35 cm. COMPRESSED NOT WORKED-OUT WOOD BRIQUETTES MUST BE USED CAREFULLY TO AVOID OVERHEATING THAT MAY DAMAGE THE DEVICE, SINCE THESE HAVE A VERY HIGH CALORIFIC VALUE. -
Page 30: Lighting
LIGHTING After the first ignition you can smell bad odours (owing to the drying of the glue used in the garnitures or of the paint) which disappear after a brief using of the appliance. A good ventilation of the room should always be guaranteed. TO LIGHT THE FIRE, IT IS SUGGESTED TO USE SMALL wOOD pIECES TOGETHER wITH pApER OR OTHER TRADED LIGHTING MEANS. -
Page 31: Normal Operation
NORmaL OPERaTION After having positioned the registers correctly, insert the indicated hourly wood load avoiding overloads that cause anomalous stresses and deformations. yOu sHOuLD aLways usE THE PRODuCT wITH THE DOOR CLOsED IN ORDER TO avOID DamaGEs DuE TO OvERHEaTING (FORGE EFFECT). THE INOBsERvaNCE OF THIs RuLE makEs THE waRRaNTy ExPIRE. with the registers located on the front of the device, it is possible to adjust the heat emission of the same. -
Page 32: Maintenance And Care
IMpoRTANT: ThE MAINTENANCE AND CARE MusT bE CARRIED ouT oNly AND EXClusIVEly wITh ColD DEVICE . you should only use spare parts approved and supplied by la NoRDICA s.p.A. . please contact your specialized retailer if you require spare parts. you MusT NoT MAKE ANy ChANgEs To ThE DEVICE!!! -
Page 33: Maintenance Of The Extensible Guides
Many tiMes so that the grease distributes on all balls. caution: use exclusively the grease supplied by la nordica s.p.a. suMMER sTop after cleaning the hearth, chimney and hood, totally eliminating the ash and other eventual residues, close all the doors of the hearth and the relevant registers;... -
Page 34: Routine Maintenance Performed By Qualified Technicians
RouTINE MAINTENANCE pERfoRMED by quAlIfIED TEChNICIANs RouTINE MAINTENANCE MusT bE pERfoRMED AT lEAsT oNCE A yEAR. using wood as solid fuel, the generator requires annual routine Maintenance, which Must be perforMed by a quAlIfIED TEChNICIAN, usINg oNly oRIgINAl spARE pARTs. failure to coMply can jeopardise the safety of the appliance and Make the warranty null and void. - Page 35 ACHTUNG Die OberfläCHeN köNNeN seHr Heiss werDeN! VerweNDeN sie iMMer sCHUTZHANDsCHUHe! Während der Verbrennung wird Wärmeenergie freigegeben, was zu einer bedeutenden Erhitzung der Oberflächen, von Türen, Griffen, Steuerungen, Glas, Abgasrohr und eventuell der Vorderseite des Geräts führt. Vermeiden Sie den Kontakt mit diesen Elementen ohne entsprechende Schutzkleidung (Schutzhandschuhe in der Ausstattung). Stellen Sie sicher, dass Kinder sich dieser Gefahren bewusst sind und halten Sie sie vom Feuerraum während seines Betriebs fern.
-
Page 36: Warnhinweise
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. - Page 37 sicheren gebrauchs des gerÄts erhieLten und sich der damit verbundenen gefahren beWusst sind. Š der gebrauch dieses WÄrmerzeugers durch personen (Kinder eingeschLossen) mit eingeschrÄnKten phYsischen, sensorischen oder psYchischen fÄhigKeiten ist verboten untersagt, es sei denn, sie Werden beim gebrauch des gerÄtes zur ihrer eigenen sicherheit von einer verantWortLichen person ÜberWacht und angeWiesen.
- Page 38 Š der WÄrmerzeuger darf nicht zur abfaLLverbrennung benutzt Werden. Š zum anzÜnden Keine entfLammbare fLÜssigKeit verWenden. Š die ofenKeramiK (Wenn anWesend) Werden Wird handWerKLich hergesteLLt und Kann somit feine einstiche,haarLinien und farbLiche ungLeichmÄssigKeiten aufWeisen. diese eigenschaften sind zeugnis ihres hochWertigen charaKters. gLasur und ofenKeramiK haben unterschiedLiche ausdehnungsKoeffizienten, dadurch entstehen feinste risse (haarLinien), die ihre tatsÄchLiche echtheit beWeisen.
-
Page 39: Allgemeine Hinweise
AnleItungen und den regeln des hAndwerks, von quAlIfIzIertem personAl, dAss dAs Im nAmen von fIrmen hAndelt, dIe In der lAge sInd, dIe volle verAntwortung für dIe AnlAge zu übernehmen. La NORDICA S.p.A. ISt NICHt füR EIN PRODukt VERANtWORtLICH, AN DEM NICHt GENEHMIGtE VERäNDERuNGEN VORGENOMMEN WuRDEN uND EbENSO WENIG füR DEN GEbRAuCH VON NICHt-ORIGINAL ERSAtztEILEN. -
Page 40: Brandschutz
BRANDSCHUTZ Bei der Aufstellung der Ausrüstung müssen folgende sicherheitsvorrichtungen BeAchtet werden: a) um eine ausreichende wärmedämmung zu gewährleisten, muss die mindestanforderungen für sicherheitsabstand (siehe Abbildung 7 - A.. ) eingehalten werden. Alle SiCHeRHeiTSABSTäNDe SiND AUf DeR TypeNSCHilD DeS leistungserKlÄrung - pRoDUkTeS geZeigT UND DüRfeN NiCHT UNTeR DeR ANgegeBeNeN WeRTe liegeN. -
Page 41: Beschreibung
BESCHREIBUNG DEfINItIoN: Gerät GemäSS EN 13229 ES HaNDElt SICH Um EINE ZEItBRaNDfEUERStättE. Die Ausrüstung von La NOrDICA eignen sich zum Beheizen von Wohnräumen über bestimmte Zeiträume. Als Brennstoff werden Holzscheite verwendet. Die Ausrüstung besteht aus Platten in lackierten Stahlbleche, Gussteile in Gusseisen und aus feuerfesten materialen Die Feuerstelle ist mit Gusstücke in Gusseisen und feuerfesten Platten verkleidet, der Gitterträger und die dazugehörige ausziehbare Gitter... -
Page 42: Schornsteinrohr
SCHORNSTEINROHR Grundsätzliche AnforderunGen für den richtiGen BetrieB der AusrüstunG: • das innenteil soll vorzugsweise rund sein; • Das Schornsteinrohr muss thermisch isoliert, wasserdicht, und mit Materialen aufgebaut sein, welche die Wärme, die Verbrennungsprodukte und etwaige Kondensaten bestehen; • es muss keine Querschnittreduzierung aufweisen und muss einen senkrechten lauf mit Biegungen nicht hoher al 45° haben; • Wenn es schon angewandt worden ist, muss es sauber sein;... -
Page 43: Luft Für Die Verbrennung
Wichtig: Bei AnWendunG von metAllrohre ist es zWAnGsmässiG, dAss die rohre mit zWeckmässiGen mAteriAlen isoliert sind (verkleidunGen Aus isolierender fAser Bis 600° c WärmeBeständinG), um BeschädiGunGen der mAuern oder der GeGenhAuBe zu vermeiden. vor der stellung des einsatzes im schon vorhandenen schornstein ist es notwendig, das obere innenteil des schornsteines mit (zweckmäßig vorgebohrtem) Blech oder mit einem anderen feuerfesten material zu verriegeln, das ohne schaden eine sehr hohe Abbildung 7 Bez. -
Page 44: Lüftung Haube Oder Anliegenden Raum
LÜFTUNG HAUBE ODER ANLIEGENDEN RAUM Das Produkt kann die geheizte Luft durch natürliche oder erzwungene Konvektion dank der Benutzung von einem zentrifugalem Lüfter verteilen, darum soll man während der Aufstellungsphase das Lüftungssystem oder das Konvektionssystem entscheiden, das zum Benutzen ist (siehe separate Anleitung Bausatzes „Wind Air“). WäHREND DER AUFsTELLUNGspHAsE DAs LÜFTUNGssysTEM ODER DAs KONvEKTIONssysTEM ENTscHEIDEN A ) NATÜRLIcHE LÜFTUNG: Abbildung 12 -13 -... -
Page 45: Zulässige / Unzulässige Brennstoffe
ZULÄSSIGE / UNZULÄSSIGE BRENNSTOFFE Der zulässige Brennstoff ist Scheitholz. Es sind ausschließlich Klötze von trockenem Holz anzuwenden (Wassergehalt max. 20%). Man sollte maximal 2 oder 3 Scheitholz laden. Die Holzstücke sollten eine Länge von etwa 20-30 cm und einen Kreis von maximal 30-35 cm haben. DaS NIchTGEhaRZTE GEpRESSTE SchEIThOLZ mUSS vORSIchTIG GEBRaUchT wERDEN, Um FüR DIE aUSRüSTUNG SchÄDLIchEN üBERhEIZUNGEN ZU vERmEIDEN, Da SIE EINEN hOhEN hEIZwERT haBEN. -
Page 46: Anfeuerung
ANFEUERUNG Es ist unvermeidlich, dass beim ersten Anfeuern (wegen der Nachtrockung des Klebstoffs in der Dichtschnur oder den Schutzlacken) ein unangenehmer Geruch entsteht, der nach kurzer Betriebsdauer verschwindet. Es muss in jedem Fall eine gute Belüftung des Raums gesichert sein. UM DAS FEUER ANZUZüNDEN, wIRD ES EMpFOHLEN, KLEINEN HOLZLEISTEN ODER ANDERE VERMARKTETE ANFEUERUNGSMITTEL ANZUwENDEN. -
Page 47: Normaler Betrieb
NoRmAlER BEtRiEB Nachdem man die Einstellvorrichtung des Abgasventils richtig gestellt hat (vorzugsweise geschlossen), die angegebene stündliche Holzladung laden, und dabei überladungen vermeiden, welche anomale Beanspruchungen und Verformungen verursachen. mAN DARF immER DEN AUsRüstUNG mit GEsChlossENER tüR BENUtzEN, Um DiE üBERhitzUNGssChADEN zU VERmEiDEN (sChmiEDEEFFEkt). DiE missAChtUNG DiEsER REGEl VERURsACht DEN VERFAll DER GARANtiE. -
Page 48: Wartung Und Pflege
SchornStein und der Belüftung üBerPrüfen. WichTiG : DiE WARTUNG UND PFLEGE mUss AUsschLiEssLich BEi KALTER AUsRüsTUNG AUsGEFühRT WERDEN. es dürfen ausschließlich ersatzteile benutzt werden, die ausdrücklich von der La NORDicA s.p.A. genehmigt wurden. falls nötig, wenden Sie sich an einen unserer spezialisierten händler. -
Page 49: Wartung Der Teleskopführungen
Bitte Beachten, die emPfohlene menge nicht zu üBerSchritten. die SelBe oPeration auf dem anderen gleiS wiederholen, die tür aufheBen und unterlaSSen, SodaSS daS Schmierfett Sich auf alle kugeln verteilt. achtung : Bitte nur daS von da la nordica S.P.a. geliefertem fett verwenden.. sOmmERPAUsE nachdem die feuerstelle, der kamin und der Schornstein gereinigt und dabei alle aschenreste und sonstigen rückstände entfernt worden... -
Page 50: Ordentliche Wartung, Die Von Zugelassenen Technikern Ausgeführt Wird
ORDENTLichE WARTUNG, DiE VON zUGELAssENEN TEchNiKERN AUsGEFühRT WiRD DiE ORDENTLichE WARTUNG mUss miNDEsTENs EiNmAL im JAhR AUsGEFühRT WERDEN. der generator Benötigt durch die verwendung von holz alS BrennStoff einen Jährlichen wartungSeingriff, der von einem zUGELAssENEN TEchNiKER UNTER AUsschLiEssLichER VERWENDUNG VON ORiGiNAL-ERsATzTEiLEN auSgeführt werden muSS. - Page 51 ATTENTION LES SURFACES PEUVENT DEVENIR TRÈS CHAUDES ! UTILISER TOUJOURS DES GANTS DE PROTECTION ! Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d’évacuation des fumées et éventuellement la partie antérieure de l’appareil considérablement chaudes. Il ne faut pas toucher les éléments en question sans être muni de vêtements de protection (gants de protection fournis).
-
Page 52: Mises En Garde
Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. - Page 53 après avoir été instruits sur Les conditions d’utiLisation sÛres de L’appareiL et en avoir compris Les dangers inhérents.L'utiLisation du générateur par des personnes (Y compris Les enfants) aYant des capacités phYsiques, sensorieLLes et mentaLes réduites, ou des personnes ineXpérimentées est interdite à moins qu'une personne responsabLe de Leur sécurité...
- Page 54 Š n'utiLiser aucun Liquide infLammabLe pour L'aLLumage Š Les faïences (où présent) sont des produits artisanauX et en tant que teLs, eLLes peuvent présenter des micro-grumeauX, des craqueLures et des imperfections chromatiques. ces caractéristiques en démontrent La vaLeur. étant donné Leur coefficient de diLatation différent, L'émaiL et La faïence produisent des micro-fissures (craqueLures) qui témoignent de Leur authenticité.
-
Page 55: Avertissements Généraux
• S’assurer que la structure est en mesure de supporter le poids de votre appareil. Si la portée est insuffisante, adopter les mesures appropriées (par exemple une plate-forme pour distribuer le poids) pour augmenter la portée. la nordica S.p.a responsabilité se limite à la fourniture de l’appareil (voir chap. -
Page 56: Sécurité Contre Les Incendies
SÉCURITÉ CONTRE LES INCENDIES En installant lE produit, il faut rEspEctEr lEs mEsurEs dE sécurité suivantEs: a) pour assurer une isolation thermique suffisent, respecter la distance minimale de sécurité entre l’appareil et les éléments de construction Figure 7 - A.. ). TOUTES LES DISTANCES et objets inflammables et sensibles à... -
Page 57: Description
DESCRIPTION DéfINITION: cheminée conforme EN 13229 l’aPPaREIl EST uN aPPaREIl à alImENTaTION INTERmITTENTE. Les appareils de LA norDicA sont destinés à chauffer des espaces de logement pendant certaines périodes. Les combustibles utilisés sont des bûches de bois. L’appareil se compose de planches en tôle d’acier vernis, fusions de fonte et matériaux réfractaires. -
Page 58: Tuyau D'evacuation
TUYAU D’EVACUATION Conditions fondamentales pour un CorreCt fonCtionnement de l’appareil: • la section interne doit être préférablement circulaire; • être thermiquement isolé et imperméable et construit avec matériaux appropriés pour résister à la chaleur, aux produits de la combustion et aux éventuelles condenses; • être sans étranglements et avoir un parcours vertical avec déviations non supérieures à... -
Page 59: Air Pour La Combustion
ImpOrTANT: aveC l’emploi de tuyaux métalliques il est indispensable qu’ils soient isolés aveC matériaux appropriés (revêtements en fibre isolante résistants jusqu’à 600°C) dans le but d’éviter détériorations des maçonneries ou de la Contre-hotte. avec l’emploi de tuyaux métalliques il est indispensable qu’ils soient isolés avec matériaux appropriés (revêtements en fibre Figure 7 pos. -
Page 60: Ventilation Hotte Ou Local Adjacent
VENTILATION HOTTE OU LOCAL ADJACENT L’appareil peut distribuer l’air chauffé à travers convection naturelle ou bien par convection forcée, par l’emploi d’un ventilateur centrifuge (voir instructions séparées KIT optionnel WIND AIR). EN pHAsE D’INsTALLATION IL fAUT DéCIDEr LE TypE DE VENTILATION OU CONVECTION à ADOpTEr. A ) pAr CONVECTION NATUrELLE: figure 12 -13 - Voir... -
Page 61: Combustibles Admis / Non Admis
COMBUSTIBLES ADMIS / NON ADMIS Les combustibles admis sont souches de bois. On doit utiliser exclusivement souches de bois sec (contenu d’eau max. 20%). On devrait charger au maximum 2 ou 3 souches de bois. Les pièces de bois devraient avoir une longueur d’environ 20-30 cm et une circonférence de maximum 30-35 cm. -
Page 62: Allumage
ALLUMAGE Il est inévitable qu’au premier allumage, se produise une odeur désagréable (due au séchage des collants d’étanchéité ou des vernis de protection), qui disparaît après une brève utilisation. Il faut cependant assurer une bonne ventilation du milieu ambiant. POUR ALLUMER LE FEU, NOUS CONSEILLONS D’UTILISER DU PETIT BOIS ET DU PAPIER OU BIEN D’AUTRES MOyENS VENDUS DANS LE COMMERCE. -
Page 63: Fonctionnement Normal
FoNCtIoNNEMENt NoRMAL Après avoir positionné le clapet de la soupape fumées correctement (possiblement fermé), introduire le charge de bois horaire indiqué évitant des surcharges qui provoquent des efforts anormaux et déformations. voUs DEvEz UtILIsER L’AppAREIL toUjoURs AvEC LA poRtE FERMéE, poUR évItER DEs pRobLèMEs Dû AU sURChAUFFAGE (FoRGE EFFEt). -
Page 64: Entretien Et Soin
ImpORTaNT: quI NE pEuT avOIR lIEu qu’avEc l’appaREIl FROId. utiliser exclusivement des pièces de rechange expressément autorisées et offertes par la NORdIca S.p.a. . en cas de besoin, nous vous prions de vous adresser à votre revendeur spécialisé. l’appaREIl NE pEuT paS ÊTRE mOdIFIE! -
Page 65: Entretien Guides Extensibles
à ne paS excéder la quantité conSeillée. répéter la même opération Sur l’autre rail et Soulever pluSieurS foiS la porte de façon que le graS Se diStribue Sur touteS leS billeS. attention: utiliSer excluSivement le graS fournit par da la nordica S.p.a. . aRRÊT pENdaNT l’éTé... -
Page 66: Entretien Ordinaire Effectué Par Les Techniciens Autorisés
ENTRETIEN ORdINaIRE EFFEcTué paR lES TEchNIcIENS auTORISéS l'ENTRETIEN ORdINaIRE dOIT ÊTRE EFFEcTué au mOINS uNE FOIS paR aN. étant donné que le générateur utiliSe du boiS comme combuStible Solide, il requiert un entretien ordinaire qui doit être effectué par un TEchNIcIEN auTORISé, EN uTIlISaNT uNIquEmENT dES pIècES dE REchaNgE d'ORIgINE. le non-reSpect peut compromettre la Sécurité... - Page 67 ATENCIÓN ¡LAS SUPERFICIES SE PUEDEN CALENTAR MUCHO! ¡SIEMPRE SE DEBEN USAR GUANTES DE PROTECCIÓN! Durante la combustión se emana energía térmica que comporta un notable calentamiento de las superficies, de las puertas, manijas, mandos, vidrios, tubo de humos y eventualmente de la parte delantera del aparato. Eviten el contacto con estos elementos sin la adecuada indumentaria protectora (guantes de protección en dotación).
-
Page 68: Advertencias
Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar. - Page 69 que Las mismas haYan recibido instrucciones reLativas aL uso seguro deL aparato Y a La comprensiÓn de Los peLigros inherentes aL mismo. Š se prohÍbe eL uso deL generador por parte de personas (incLuidos Los niÑos) con capacidades fÍsicas, sensoriaLes Y mentaLes reducidas, o a personas ineXpertas, a menos que no sean supervisadas Y capacitadas en eL uso deL aparato por una persona responsabLe de su seguridad .
- Page 70 Š no utiLice LÍquidos infLamabLes para eL encendido Š Las maYÓLicas (donde esté presente) son productos de aLta factura artesanaL Y por tanto pueden encontrarse en Las mismas micro-picaduras, grietas e imperfecciones cromáticas. estas caracterÍsticas demuestran su eLevada caLidad. eL esmaLte Y La maYÓLica producen, debido a su diferente coeficiente de diLataciÓn, microgrietas (craqueLado) que demuestran su autenticidad.
-
Page 71: Advertencias Generales
Su inStalación debe Ser efectuada en conformidad con laS preScripcioneS de eStaS inStruccioneS y laS reglaS de la profeSión, por perSonal cualificado, que repreSenta laS empreSaS que pueden aSumirSe la reSponSabilidad total de la inStalación. La NORDICA S.p.A. NO SE RESpONSAbILIzA DE mODIfICACIONES DEL pRODuCTO EfECTuADAS SIN AuTORIzACIóN, ASí COmO DEL uSO DE REpuESTOS NO ORIGINALES. -
Page 72: Seguridad Antiincendios
SEGURIDAD ANTIINCENDIOS Durante la instalación Del aparato se Deben cumplir las siguientes meDiDas De seguriDaD: a) para asegurar un aislamiento térmico adecuado, debe respetarse la distancia mínima de seguridad desde la parte trasera y desde ambos Figura 7 - A.. ). TODAS lAS lados de construcciones y objetos inflamables y sensibles al calor (Véase Declaración De prestación - DISTANCIAS míNImAS DE SEGURIDAD SE mUESTRAN EN lA plACA TéCNICA DEl pRODUCTO y NO DEbEN SER EmplEADAS mEDIDAS INfERIORES A ESTAS. -
Page 73: Descripción Técnica
DESCRIPCIÓN TÉCNICA DEfINICIÓN: termoproducto según EN 13229 L’ APARATo ES uN APARATo DE CombuSTIÓN DE foRmA INTERmITENTE. el aparato de LA nordIcA se utilizan para calentar espacios para habitación durante algunos períodos. como combustibles se utilizan troncos de leña. el aparato consta de tres bandejas de chapa de acero pintado, fundiciones brutas y materiales refractarios. -
Page 74: Conducto De Salida De Humos
CONDUCTO DE SALIDA DE HUMOS Requisitos fundamentales paRa un coRRecto funcionamiento del apaRato: • la sección interior debe ser preferiblemente circular; • La sección interior debe estar aislada térmicamente, ser impermeable y estar fabricada con materiales adecuados para resistir al calor, a los productos de la combustión y a las posibles condensaciones; • la sección interior no tener estrangulamientos y debe recorrer tramos verticales con desviaciones no superiores a 45°;... -
Page 75: Aire Para La Combustión
IMPOrTANTE: si se utilizan tubos metálicos, es indispensable que sean aislados con mateRiales adecuados (Revestimientos de fibRa aislante Resistentes Hasta 600 °c) paRa evitaR el desgaste de las constRucciones o de la contRa-campana. antes de posicionar el insert en la chimenea preexistente es indispensable cerrar la parte alta interior de la chimenea, utilizando una chapa (oportunamente perforada anteriormente) u otro material ignífugo que pueda soportar sin daños una temperatura Figura 7 pos. -
Page 76: Ventilación De La Campana O Del Ambiente Adyacente
VENTILACIÓN DE LA CAMPANA O DEL AMBIENTE ADYACENTE El producto puede distribuir el aire calentado por convección natural o por convección forzada mediante el uso de un ventilador centrífugo (véase instrucciones separadas del KIT Opcional “WIND AIR” ): EN fAsE DE INsTALACIÓN, hAY quE DECIDIr qué TIPO DE VENTILACIÓN O CONVECCIÓN ADOPTAr. A ) CONVECCIÓN NATurAL: figura 12-13-14). -
Page 77: Combustibles Admitidos / No Admitidos
COMBUSTIBLES ADMITIDOS / NO ADMITIDOS Los combustibles admitidos son cepas de leña. Debe ser utilizada exclusivamente leña seca (contenido de agua máx. 20%). Deberían ser cargados como máximo 2 o 3 cepos de leña por vez. Los troncos de leña deben poseer una longitud de unos 20 – 30 cm y una circunferencia de 30 –... -
Page 78: Encendido
ENCENDIDO Durante el primer encendido es inevitable que se produzca un olor desagradable (debido al secado de las colas presentes en la junta o a las pinturas de protección), que desaparece tras una breve utilización. De todas maneras debe garantizarse una ventilación del ambiente adecuada. -
Page 79: Funcionamiento Normal
FUNCIONamIENtO NORmaL Después de colocar correctamente el regulador de aire, introducir la carga de leña horaria indicada evitando sobrecargas que provocan desgastes anómalos y deformaciones. O apaRELhO DEvE tRabaLhaR sEmpRE COm a pORta FEChaDa paRa EvItaR DaNOs DEvIDOs aO sObREaqUECImENtO (EFEItO FUNDIçãO). Os DaNOs CaUsaDOs pELO sObREaqUECImENtO NãO sãO CObERtOs pELa gaRaNtIa . -
Page 80: Mantenimiento Y Cuidado
IMpOrTANTE: El MANTENIMIENTO Y CUIDADO DEBE SEr EFECTUADA ExClUSIVAMENTE CON El ApArATO FrÍO. se pueden utilizar exclusivamente piezas de repuesto autorizadas y entregadas por la NOrDICA S.p.A. . en caso de necesidad diríjase a su revendedor especializado. ¡El ApArATO NO SE DEBE MODIFICAr! -
Page 81: Mantenimiento De Las Guías Extensibles
La cantidad recomendada. repetir La misma operación en La otra guía y Levantar y bajar más veces La puerta, para Que La grasa se distribuya en todas Las boLas. atención: utiLizar excLusivamente La grasa suministrada por da La nordica s.p.a. pArADA DE VErANO después de haber efectuado la limpieza del hogar, de la chimenea y del conducto de salida de humos, eliminar totalmente la ceniza y otros... -
Page 82: Mantenimiento Ordinario Realizado Por Los Técnicos Habilitados
MANTENIMIENTO OrDINArIO rEAlIzADO pOr lOS TéCNICOS hABIlITADOS El MANTENIMIENTO OrDINArIO DEBE SEr rEAlIzADO Al MENOS UNA VEz Al AñO. eL generador utiLizando Leña como combustibLe sóLido necesita una intervención anuaL de mantenimiento ordinario Que debe ser efectuado por un TéCNICO hABIlITADO, UTIlIzANDO ExClUSIVAMENTE rECAMBIOS OrIgINAlES. La inobservancia puede comprometer La seguridad deL eQuipo y puede Hacer decaer eL derecHo de Las condiciones de garantía. - Page 83 Figura 1 Protezione del pavimento con materiale incombustibile Figura 1 Protection of the floor with incombustible material Picture 1 Picture 1 Schutzfußboden aus feuerhemmendem Material Abbildung 1 Protection du sol à l’aide de matériel ignifuge Abbildung 1 Figure 1 Protección del suelo con material incombustible Figura 1 Pavimentazione materiale combustibile Figure 1...
- Page 84 Rappresentazione di canna fumaria corretta con sportello Figura 4 Pисунок 4 Figura 4 a tenuta per la raccolta e lo scarico dei materiali solidi Picture 4 Le immagini sono a scopo illustrativo incombusti. Abbildung 4 Picture 4 The images are for illustration purposes. Silka 4 Representation of a correct flue with air-tight door for the Figure 4...
- Page 85 Figura 6 >A Picture 6 Figura 6 Pисунок 6 Abbildung 6 10 m Figure 6 Picture 6 Silka 6 Figura 6 Abbildung 6 Figure 6 H min. α Il comignolo non deve avere ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l’ostacolo. Il comignolo deve oltrepassare il colmo del tetto almeno di 1 m.
- Page 86 Figura 7 Figura 7 Pисунок 7 Isolante / Insulating material / Isolator / Isolante / Aislamiento Picture 7 Picture 7 Silka 7 Sigillare / Seal / Versiegeln / Sceller / Sellar Abbildung 7 Rivestimento isolante provvisto di foglio di alluminio esterno / Figure 7 Abbildung 7 Insulating coating with external aluminum sheet / Isolierverkleidung...
- Page 87 Distancia de material inflamables. Las imágenes sirven solo como ejemplo ilustrativo. MONOBLOCCO 90PA 2.0 Tutte le distanze minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di sotto dei valori indicati (Vedi DICHIARAZIONE DI PRESTAZIONE).
- Page 88 Figura 8 Picture 8 Abbildung 8 Figure 8 Figura 8 DETAIL SCALE 1:1 posizione resa nominale RESA CALORIFICA NOMINALE RATED CALORIFIC yIELD NOMINALEN HEIzLEISTUNG PERFORMANCE CALORIFIqUE NOMINALE RENDIMIENTO CALORíFICO NOMINAL Figura 9 Figura 10 Picture 9 Picture 10 MODULO DI ACCENSIONE Abbildung 9 Abbildung 10 FIRE STARTER MODULE...
- Page 89 Figura 11 Picture 11 Abbildung 11 Figure 11 Figura 11...
- Page 90 Figura 12 Picture 12 Abbildung 12 Figure 12 Figura 12 >750 cm >1000 cm Optional Le immagini sono a scopo illustrativo The images are for illustration purposes. Die Abbildungen dienen nur der Veranschaulichung. Les images sont à titre illustratif. Las imágenes sirven solo como ejemplo ilustrativo. ATTENzIONE si consiglia la realizzazione della contro cappa in cartongesso ignifugo con telaio metallico autoportante, in maniera da non far gravare il suo peso sul rivestimento estetico (marmo).
- Page 91 Figura 13 Picture 13 Abbildung 13 0150 mm Figure 13 Optional Figura 13 >750 cm >1000 cm Optional Le immagini sono a scopo illustrativo The images are for illustration purposes. Die Abbildungen dienen nur der Veranschaulichung. Les images sont à titre illustratif. Las imágenes sirven solo como ejemplo ilustrativo.
- Page 92 Figura 14 Picture 14 Abbildung 14 Figure 14 Figura 14 SHADE Optional >750 cm WAVE Optional >1000 cm Optional Le immagini sono a scopo illustrativo The images are for illustration purposes. Die Abbildungen dienen nur der Veranschaulichung. Les images sont à titre illustratif. Las imágenes sirven solo como ejemplo ilustrativo.
-
Page 93: Dati Tecnici
DATI TECNICI. TECHNICAL DATA SHEET. TECHNISCHE PROTOKOLLE. FICHE TECHNIQUE. FICHA TÉCNICA. MONOBLOCCO 90 PA 2.0 Riferimenti Normative Normative documents EN 13229 Normensetzende Dokumente Documents Normatifs Documentos normativos Potenza termica nominale (kW) Rated thermal power (kW) 13,2 Nennwärmeleistung (kW) Puissance thermique nominale (kW) Potencia térmica nominal (kW) riscaldabili (30 kcal/h x m Heatable (30 kcal/h x m... - Page 94 MONOBLOCCO 90 PA 2.0 Temperatura media fumi allo scarico in °C Average temperature of exhaust fumes in °C 261,0 Durchschnittliche Temperatur der Abgase in °C Température moyenne des fumees en °C Temperatura media de humos en °C Aria PRIMARIA regolabile Adjustable PRIMARY air Einstellbare PRIMÄRLUFT Air primaire RÉGLABLE...
-
Page 95: Dimensioni
DIMENSIONS SHEETS. MAßE. DIMENSIONS. DIMENSIONI. DIMENSIONES. 6118200 21/02/22 MONOBLOCCO 90PA Mocellin F. 1105 Ø Ø Ø 1105 MONOBLOCCO 90 PA 2.0... -
Page 96: Installazione
INSTALLAZIONE. INSTALLATION. INSTALLATION. L’INSTALLATION. LA INSTALACIÓN. Per facilitare la movimentazione del Monoblocco sono stati previsti dei fori nella base delle gambe per l’utilizzo di eventuali tubi rotondi. I tubi dovranno avere un diametro da 1’’(33.7mm) e uno spessore di 3.2 mm. AVVERTENZA: NEL MOVIMENTARE IL MONOBLOCCO FARE MOLTA ATTENZIONE A NON RIBALTARLO. - Page 100 La NORDICA S.p.A. Via Summano, 104 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.804000 - +39.0445.804040 - info@lanordica.com - www.lanordica-extraflame.com MADE ITALY design & production PER CONOsCERE IL CENTRO AssIsTENzA PIu’ VICINO CONTATTARE IL PROPRIO RIVENdITORE O CONsuLTARE IL sITO www.LANORdICA-EXTRAfLAME.COM...
