5. Soulevez le support pour ouvrir les crochets supérieurs et retirez le support (Figure M.4).
6. Retirez les deux vis sur le haut du moniteur (Figure M.5). Le moniteur est maintenant prêt pour un montage différent.
7. Connectez les câbles et placez le couvercle du connecteur à l'arrière du moniteur.
8. Inversez cette procédure pour fixer à nouveau le support.
REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA.
Manipulez avec soin, en retirant le support.
Installation du bras flexible
Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. Pour monter le moniteur sur un bras flexible :
1. Suivez les instructions de la partie Comment retirer le support du moniteur pour retirer le support.
2. Utilisez les 4 vis pour fixer le bras au moniteur (Figure F.1).
REMARQUE : Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS).
Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant
la stabilité nécessaire en fonction du poids du moniteur.
12 mm
M4
4 x 12 mm avec rondelle
frein et rondelle plate
100 mm
06_French

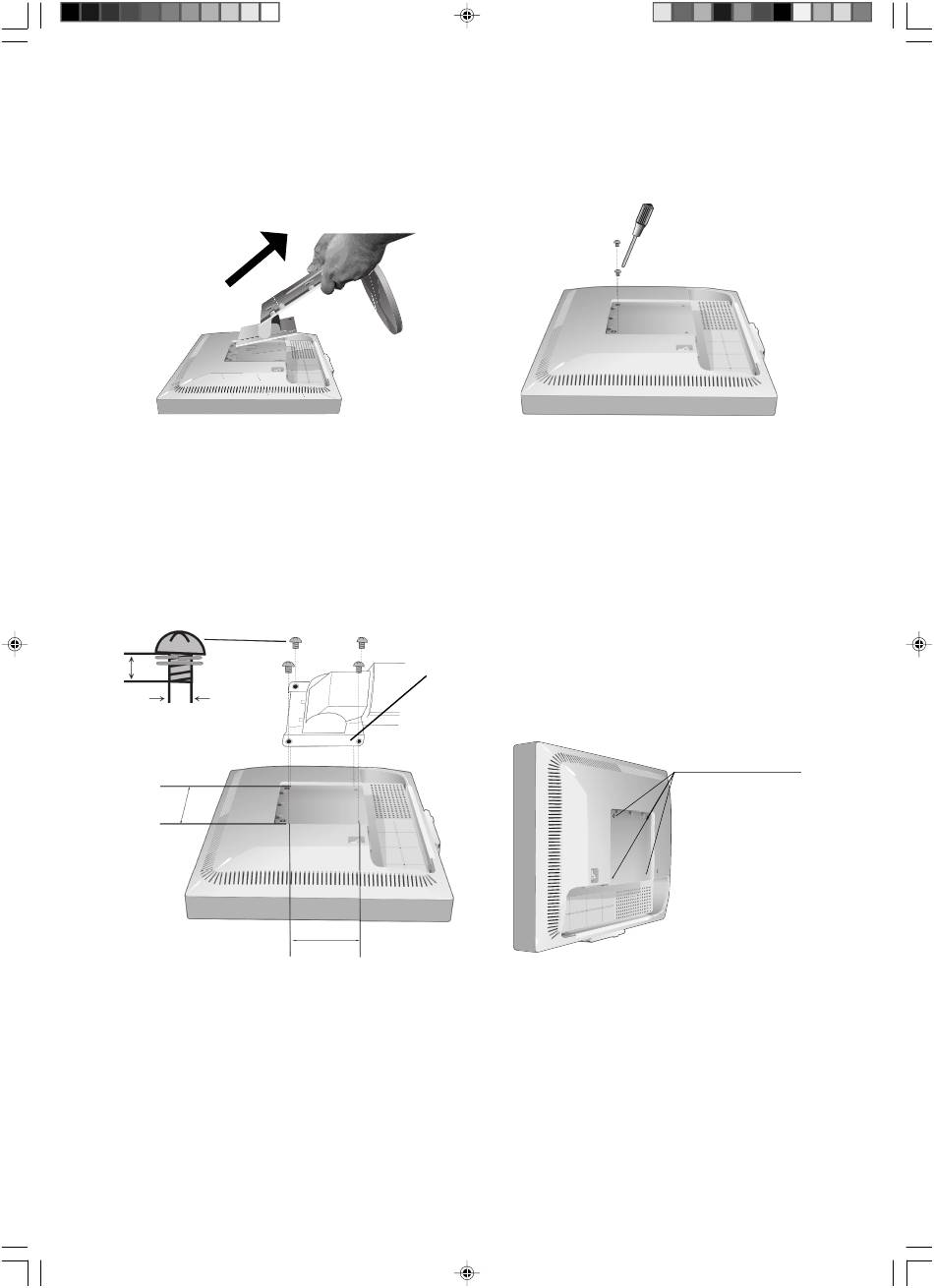

Figure M.4
100 mm
Figure F.1
6
Épaisseur de la fixation (bras)
2,0-3,2 mm
Poids de l'assemblage du LCD : 4,6 kg (MAXI.)
Français-6
1/12/05, 12:50
Figure M.5
4 vis (M4)
(Profondeur MAXI. : 8,5 mm)
