Inclinaison et pivotement

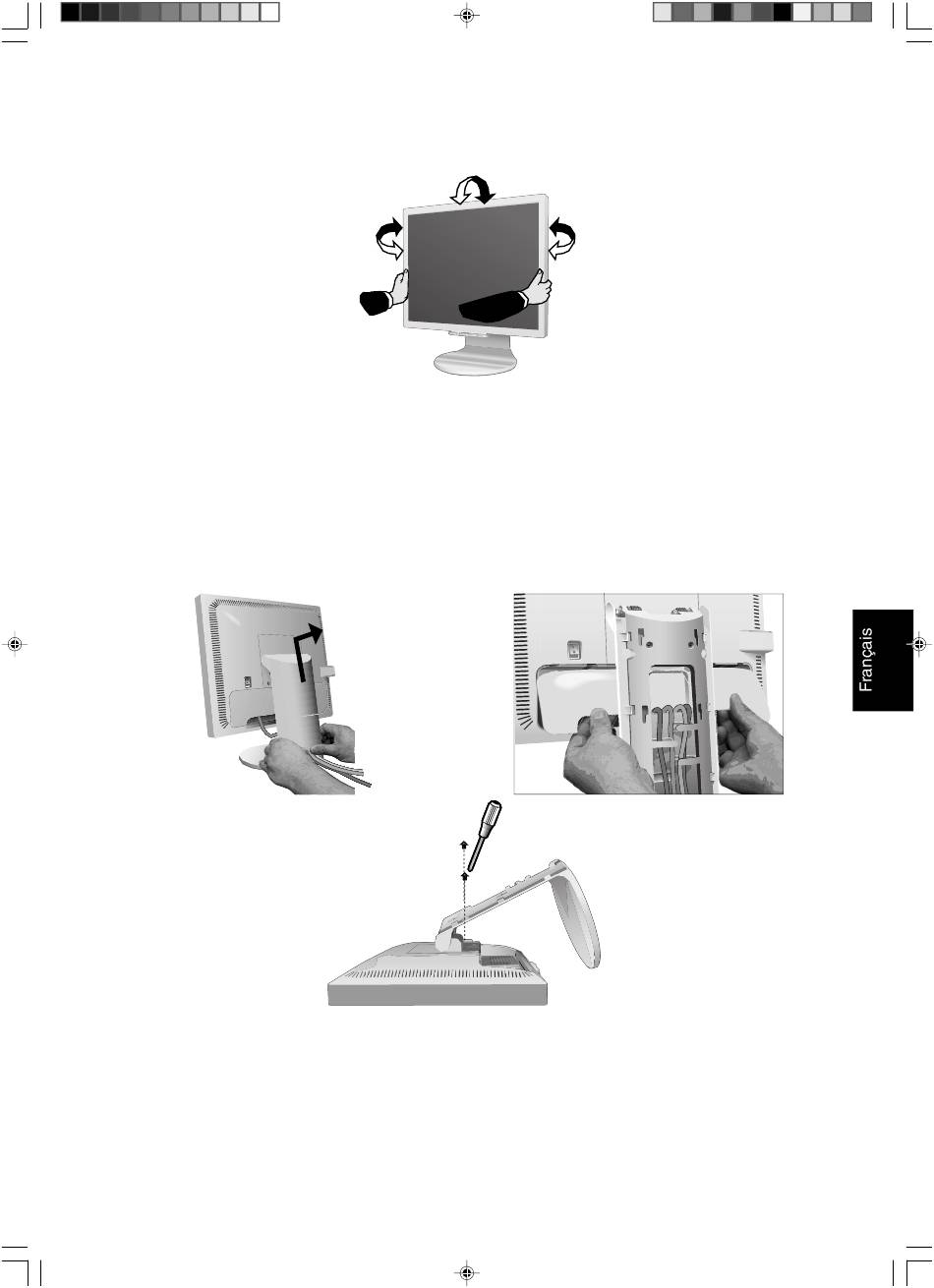

Maintenez les deux côtés du moniteur et ajustez l'inclinaison et l'orientation à votre convenance (Figure TS.1).
REMARQUE : Manipulez l'écran avec précaution lorsque vous l'inclinez et le faites pivoter.
Dépose pour montage du support du moniteur
Pour préparer le moniteur en vue d'un autre montage :
1. Placez vos mains de chaque côté du moniteur pour incliner l'écran LCD d'un angle de 5 degrés.
Retirez le cache du câble (Figure M.1).
Retirez le couvercle du connecteur (Figure M.2).
2. Débranchez tous les câbles.
3. Placez le moniteur face vers le bas sur une surface non abrasive (Figure M.3).
4. Retirez les deux vis qui relient le moniteur au support (Figure M.3).
06_French
Figure M.1
5
Figure TS.1
Figure M.3
Français-5
1/12/05, 12:50
Figure M.2
