Page 2

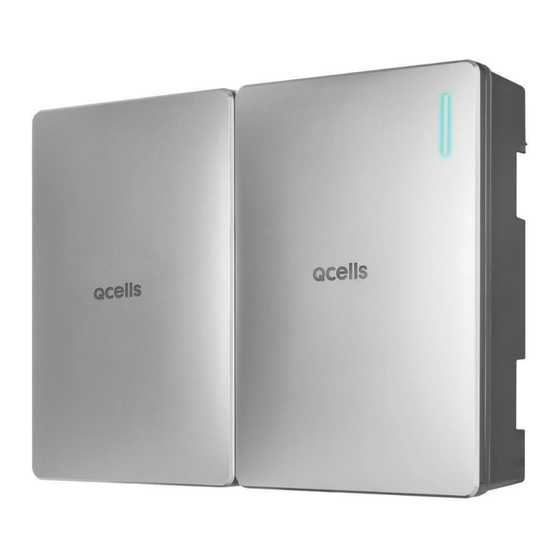

This quick guide explains how to install Q.HOME CORE H4 / A4. Please note that the screenshots in this quick guide may di er from the actual software screen due to possible updates and version changes that occur after publication. In addition, the information provided in this manual is subject to change without prior notice.
Contents Downloading Manuals Symbols Used Safety Requirements Package Contents Basic Specifications Network System Diagram for H4 Network System Diagram Network System Diagram for A4 Network System Diagram MEN Link (UK only) Device Installation Installation Requirements Wall Mount Stand for Floor Mount (Option) Connecting the Cables 10.1 Connectors Layout...
Page 4
Energy Meter Wiring & Setting 11.1 EM24, Carlo Gavazzi (Three-Phase) 11.2 EM24, Carlo Gavazzi (Single-Phase) 11.3 EM112, Carlo Gavazzi (Single-Phase) 11.4 DTSU666-CT, CHINT (Three-phase) 11.5 DDSU666-CT, CHINT (Single-phase) 11.6 DDSU666-Direct, CHINT (Single-phase) 11.7 CT Wiring in AC coupled Connecting the Inverter to Battery Packs Power On LED Status Connecting to the Internet...
Requirements An internet connection is required to use all functions of Q.HOME CORE H4 / A4. ■ Installation protocol must be filled out and sent to E-Service. (This is required only in Germany.)
Package Contents Q.VOLT Package Contents Q.VOLT (Inverter): 1 EA Mounting bracket 1 EA Quick guide: 1 EA PV connector (+): 2 EA PV connector (−): 2 EA Wall mount bolt & anchor: 6 EA Bracket mount bolt (M6): 2 EA PV connectors are included only in H4 models.
Page 7
Battery Power Cable (0.6 m): 1 EA BMS (Battery Management System) communication cable (0.6 m): 1 EA Options Wi-Fi dongle Stand for floor mount Wi-Fi / LTE waterproof cover CT (Current Transformer) CT Extension Cable (20 m) & CT cable (3 m) BMS communication extension cable (1 m, multi-linkable) Energy Meter (EM24, EM112) CT Type Energy Meter...
Basic Specifications GENERAL PRODUCT INFORMATION Dimensions Inverter Module / [mm] 460 × 700 × 221, 238 (From Wall) Battery Module (W × H × D) Weight Inverter Module / Battery Module [kg] 37.5 / 61.1 33.9 / 61.1 Q.VOLT: −20 to 60 (de-rating Start temp. 45), Operating Temperature Range [°C] Q.SAVE: −10 to 45...
Page 9
BACKUP POWER OUTPUT ALTERNATING CURRENT Connection Phase Single 3.3 to 4.5 / 3.3 to 4.5 @ 1 Battery Pack Rated Apparent Power / (3.3 to 3.68 / 3.3 to 3.68 @ 1 Battery Pack for G98) [kVA / kW] Rated Power (only Battery) 5 (4.6 for DE, 3.68 for G98) / 5 (4.6 for DE, 3.68 for G98) @ 2, 3 Battery Pack Rated Apparent Power /...
MEN Link (UK only) SW1 is PV input DC Switch. SW2 is battery breaker. SW3 is grid breaker, SW5 is main load breaker. SW6 is total grid breaker. SW4 is sub_load breaker. MEN Link : The INVERTER maintains connection for the internal relay(RL603, RL601) on neutral wire when entering the off-gird mode.
Device Installation Installation Requirements Although it supports the waterproof performance equivalent to the IP65 rating, ■ install in a place not directly exposed to direct sunlight, rain, and snow. If the product is installed in direct sunlight, abnormal operation may occur due ■...
Page 16
Installation Space For e cient heat mission, a su cient distance should be secured from the surrounding objects and su cient space for cable connection is required. Mounting Hole Dimensions 410 mm 320 mm Ø9 Ø9 9×15...
Wall Mount Check the location of a hole of the bracket and drill a hole on the wall. Mounting hole: Ø9 ■ Insert an anchor into the hole and fix the bracket with a bolt. Use the wall mount bolts included in the Q.VOLT package. ■...
Stand for Floor Mount (Option) Assemble the stand legs. Bolt: M8 × 16 (included in the package) ■ Fix the bracket to the stand legs. Bolt: M8 × 45 ■ Use the wall mount bolts included in the Q.VOLT package. ■...
Page 19
Place the product on the bracket, secure the product to the bracket using the M6 bolt. See steps 3 and 4 in the "9.2 Wall Mount". ■...
Q.HOME CORE H4 is currently not available for multi-inverter configurations installed per ■ site. That includes but not limited to Qcells products and other manufacturer's products. This may change in the future. Please seek your local Qcells region o ce for further details.
10.2 Opening the Covers Opening the Front Cover To remove the front covers from the inverter and battery packs: After pressing the latch at the bottom of the cover, raise the cover upward to open it. Opening the Wiring Cover Remove the 9 bolts and open the inner cover.
10.3 Wiring Cables Inside the Inverter QCORE: QCORE4601 HCORE: HCORE4601 Load RS485 for Energy Meter Grid (Optional) RS485 for Secondary Energy Meter Ext. comm. 2 Battery for Dark Start Ext. comm. 1 LAN (DHCP) Ext. CT Load and Grid wiring Load (off-grid) GRID...
10.4 Assembling LAN Connector Sealing Nut Rubber Seal Push the LAN or DRM cable through the side of the ruber seal. Cable OD range: 4 to 6 mm Tighten the sealing nut. (Tightening torque range: 5 to 15 kgf·cm) 10.5 Closing the Covers Before close the covers, complete the energy meter and CT installation.
Close the outer cover. a. Insert the cover to fit into the grooves on the main body. b. Slide it down while pressing the front side against the latch at the bottom. 10.6 Connecting to PV AUTO Before connecting or disconnecting the PV cables (Connectors: MC4 type), make ■...
Energy Meter Wiring & Setting 11.1 EM24, Carlo Gavazzi (Three-Phase) Energy Meter Wiring Q.VOLT Load Grid (Off-grid) Energy Meter (Optional) Secondary Energy Meter RS485_NEG RS485_POS Grid (Mains) PV INV Utility Meter Main CB 41 42 41 42 PV CB Load CB Q.HOME CORE CB Main Load Critical Load CB...
Page 27
Model name Q.VOLT to Energy Meter (Optional) Q.VOLT to Secondary Energy Meter HCORE4601H / HCORE4601A 1: RS485_NEG → 41: A− 3: RS485_NEG → 41: A− 2: RS485_POS → 42: B+ 4: RS485_POS → 42: B+ QCORE4601H / QCORE4601A 3: RS485_NEG → 41: A− 1: RS485_NEG →...
11.2 EM24, Carlo Gavazzi (Single-Phase) Energy Meter Wiring Grid (Mains) Q.VOLT Load Grid (Off-grid) Utility Meter RS485_NEG RS485_POS Main CB 41 42 Q.HOME CORE CB Load CB Main Load Critical Load CB Critical Load...
Page 29
Model name Q.VOLT to Energy Meter HCORE4601H / HCORE4601A 1: RS485_NEG → 41: A− 2: RS485_POS → 42: B+ QCORE4601H / QCORE4601A 1: RS485_NEG → 41: A− 2: RS485_POS → 42: B+ Energy Meter Settings Application: F ■ Note: Put the energy meter on position '1' SYS: 1P ■...
11.7 CT Wiring in AC coupled CT is needed in A4 only. H4 do not require CT installation. Attach a CT to the wire from the PV inverter to the grid (K CT Cable (Default 3 m or Option 20 m) Grid Energy Ext.
Connecting the Inverter to Battery Packs Before connecting electrical cables, make sure the AC circuit breaker, PV switch, ■ and battery DC switch are OFF. Batteries can be replaced only by qualified personnel. If the battery needs to be ■ replaced, you must use a battery that meets the manufacturer’s specifications.
Page 40
Setting the Termination Resistance Q.SAVE has built-in termination resistance. By default, the termination resistance switch is on. The termination resistance must be set only for the last battery connected. If more than one battery is connected, turn o all the termination resistance switches except the last battery. For exmaple, When 2 batteries are connected: ■...
Power On Turning on the AC circuit breaker. Turning on the PV switch. Turning on the battery DC switch. Using the Dark Start button To turn on Q.HOME CORE when there are no PV and Grid: Press the Dark Start button for about 10 seconds. Once the power is supplied and the LED turns blue, release the Dark Start button.
LED Status The LED is located in the upper right corner of the front cover of inverter. Refer to the table below to view the LEDs and determine their status. LED COLOR LED BEHAVIOR DESCRIPTION Solid Charging or discharging in online mode Sky Blue Flashing Standby in online mode...
Connecting to the Internet Connect to the internet via Wi-Fi or ethernet cable (at lease CAT 5e). Refer to the block diagram below and "16.2 Local Commissioning with the Q.OMMAND GO App" on page 44. Internet Service Provider LAN cable / Wi-Fi Commissioning the System 16.1 Connecting to the system...
Using the USB Tethering Connect the mobile device to the inverter with a USB cable. Turn on the USB tethering function on the mobile device. For details about turning on the tethering function, see the user manual for your ■ mobile device.
Page 45
Select WIFI or USB. The WIFI signal "DIRECT-QHomeAP" should be showing on the WIFI list of your mobile. ■ If not, press the WIFI dongle button for 2seconds to turn the setting mode on. The setting mode will be automatically turn o after 1 hour. To turn the setting mode back ■...
Page 46
Check region and time. Set system parameters.
Android: 6.0 or higher ■ iOS: 11.0 or higher ■ To register the product on the server, visit the web site: qommand.qcells.com Note: If you don’t have an account, please register as an installer account. 17.2 Q.OMMAND PRO App The app runs with the following versions or higher. Check OS version of the mobile device.
Page 48
Power Off If the AC circuit breaker cannot remain switched on after commissioning (e.g. because the new meter has not yet been installed), the DC switch on the hybrid inverter must remain switched on to avoid deep discharge of the battery. Alternatively, the device can also be switched o completely (see “Turning o the System”...
Page 49
Appendix A Commissioning Report Installer Information End User Information Name Name Phone Phone Address : Address : Commissioning Report (1/2) Home ID (9 digits) Q.HOME (Q.VOLT) S/N (18 digits) Home ID (9 digits) provided to end user? : / No Activation Code (4 digits) provided to end user? / No / No...
Page 50
Hanwha Solutions provides a 15-year warranty on Q.HOME CORE H4 / A4. The term of this Limited Warranty for the Customer begins on the initial installation date. Full warranties in accordance with the warranty terms of the Qcells sales organisation of your respective country.
Page 51
Commissioning Report (2/2) Grid Phases : Three / Single Export Limit Configured in S/W : _________ [kVA] Utility Meter Location : _________ Installed Cable Length : _________ [m] Grid Cable Cross-section : _________ [mm Grid Circuit Breaker Type : _________ Grid Circuit Breaker Ratings : _________ [A] Energy Meter Model...
Page 53
GUIDE D’INSTALLATION RAPIDE Q.HOME CORE H4 / A4...
Page 54
Ce guide rapide vous explique comment installer le Q.HOME CORE H4/ A4. À savoir que les captures d’écran illustrées dans ce guide rapide peuvent varier de l’écran actuel du logiciel en raison d’éventuelles mises à jour et de changements de version après la publication du guide. En outre, les informations fournies dans ce manuel peuvent faire l’objet de modifications sans préavis.
Page 55
Table des matières Téléchargement de manuels Symboles utilisés Sécurité Exigences Contenu de l’emballage Spécifications de base Schéma du système de réseau pour H4 Schéma du système de réseau Schéma du système de réseau pour A4 Schéma du système de réseau Lien MEN (uniquement R-U) Installation de l’appareil Exigences d’installation...
Page 56
Câblage et configuration du compteur d’énergie 11.1 EM24, Carlo Gavazzi (Triphasé) 11.2 EM24, Carlo Gavazzi (monophasé) 11.3 EM112, Carlo Gavazzi (monophasé) 11.4 DTSU666-CT, CHINT (Triphasé) 11.5 DDSU666-CT, CHINT (Monophasé) 11.6 DDSU666-Direct - CHINT (Monophasé) 11.7 Câblage CT à couplage CA Connexion de l’onduleur aux blocs-batterie Mise sous tension Statut LED...
Indique de précieux conseils pour faciliter l’installation du produit. Remarque Sécurité Le Q.HOME CORE H4 / A4 est un PCS hybride incluant un onduleur et des ■ batteries. L’onduleur pèse environ 37,5 kg, et le bloc-batterie environ 61,1 kg. Par conséquent, une attention particulière est requise lors de la manipulation.
Contenu de l’emballage Contenu de l’emballage de Q.VOLT Q.VOLT (onduleur) : 1 PCE Support de fixation 1 PCE Guide rapide : 1 PCE Connecteur PV (+) : 2 PCE Connecteur PV (−) : 2 PCE Boulons et ancrages pour Boulons pour fixation fixation murale : 6 PCE support (M6) : 2 PCE Les connecteurs PV ne sont fournis qu’avec les modèles H4.
Page 59
Câble d’alimentation de batterie (0,6 m) : 1 PCE Câble de communication du BMS (Système de gestion de la batterie) (0,6 m) : 1 PCE Options Dongle Wi-Fi Appui pour fixation au sol Couvercle étanche Wi-Fi / LTE CT (Transformateur de courant) et Rallonge câble CT (20 m) câble CT (3 m) Rallonge câble de communication BMS (1 m, liaisons multiples)
Spécifications de base INFORMATIONS GÉNÉRALES PRODUIT Dimensions module onduleur / [mm] 460 × 700 × 221, 238 (Du mur) module batterie (l x h x L) Poids module onduleur / module batterie [kg] 37,5 / 61,1 33,9 / 61,1 Plage de température de Q.VOLT : De −20 à...
Page 61
SORTIE ALIMENTATION DE SECOURS COURANT ALTERNATIF Phase de connexion Mono De 3,3 à 4,5 / De 3,3 à 4,5 @ 1 bloc-batterie Puissance apparente nominale / (De 3,3 à 3,68 / De 3,3 à 3.68 @ 1 bloc-batterie pour G98) [kVA / kW] puissance nominale (seulement batterie) 5 (4,6 pour DE, 3,68 pour G98) / 5 (4,6 pour DE, 3,68 pour G98)
Schéma du système de réseau pour H4 Schéma du système de réseau Système réseau TN-S (monophasé) GRID Q.SAVE #2 Q.SAVE #1 Q.VOLT (Utility Meter) Earth Bar Circuit PV#1 GRID Breaker PV#2 RS-485 (CAN) (CAN) (CAN) (CAN) (CAN) LOAD Energy Meter (ESS Meter) (RS-485) PV1 Array...
Page 63
Système réseau TN-S (triphasé) GRID Q.SAVE #2 Q.SAVE #1 Q.VOLT (Utility Meter) L1 L2 L3 N Circuit Breaker Earth Bar PV#1 GRID PV#2 RS-485 (CAN) (CAN) (CAN) (CAN) (CAN) LOAD Energy Meter (ESS Meter) (RS-485) Circuit L1 L2 L3 N Breaker Main Load PV1 Array...
Schéma du système de réseau pour A4 Schéma du système de réseau Système réseau TN-S (monophasé) GRID Q.SAVE #2 Q.SAVE #1 Q.VOLT (Utility Meter) Earth Bar Circuit Ext current GRID Breaker RS-485 (CAN) (CAN) (CAN) (CAN) (CAN) LOAD Energy Meter (ESS Meter) (RS-485) Circuit...
Page 65
Système réseau TN-S (triphasé) GRID Q.SAVE #2 Q.SAVE #1 Q.VOLT (Utility Meter) L1 L2 L3 N Circuit Breaker Earth Bar Ext current GRID RS-485 (CAN) (CAN) (CAN) (CAN) (CAN) LOAD Energy Meter (ESS Meter) (RS-485) Circuit L1 L2 L3 N Breaker Main Load Circuit...
Lien MEN (uniquement R-U) SW1 est le commutateur CC d’entrée PV. SW2 est le disjoncteur de batterie. SW3 est le disjoncteur de réseau, SW5 est le disjoncteur de charge principale. SW6 est le disjoncteur de l’ensemble du réseau. SW4 est le disjoncteur de sous-charge.
Installation de l’appareil Exigences d’installation Même s’il prend en charge une performance d’étanchéité équivalente à l’indice ■ IP65, l’installer dans un endroit n’étant pas exposé directement aux rayons du soleil, ni à la pluie ou à la neige. ATTENTION Si le produit est installé à la lumière directe du soleil, un fonctionnement anormal ■...
Page 68
Espace d’installation Pour obtenir une mission thermique e cace, une distance su sante doit être garantie par rapport aux objets environnants et un espace su sant doit être laissé pour connecter le câble. Dimensions des orifices de montage 410 mm 320 mm Ø9 Ø9...
Page 69
Fixation murale Vérifier l’emplacement de l’orifice du support et percer un trou sur le mur. Orifice de montage : Ø9 ■ Insérer une fixation dans l’orifice et fixer le support à l’aide d’un boulon. Utiliser les boulons de fixation murale fournis dans l’emballage de Q.VOLT. ■...
Appui pour fixation au sol (option) Assembler les jambes d’appui. Boulon : M8 × 16 (fournis dans l’emballage) ■ Fixer le support aux jambes d’appui. Boulon : M8 × 45 ■ Utiliser les boulons de fixation murale fournis dans l’emballage de Q.VOLT. ■...
Page 71
Situer le produit sur le support, l’assurer sur celui-ci à l’aide du boulon M6. Consulter les étapes 3 et 4 de "9.2 Fixation murale". ■...
Avant de connecter les batteries, il faut procéder à toutes les autres connexions et ■ éteindre l’interrupteur de la batterie. Le Q.HOME CORE H4 n’est actuellement pas disponible pour les configurations à ■ onduleurs multiples installées par site. Cela inclut, mais sans s’y limiter, les produits Qcells et les produits d’autres fabricants.
10.1 Disposition des connecteurs 9 10 Nº CONNECTEURS TAILLE DU CÂBLE Batterie 6 mm Communication BMS PV A+ / PV A− 4 - 6 mm PV B+ / PV B− Réseau 6 mm Charge 6 mm RS-485 COM (Pièce de rechange) LAN (RJ45) Catégorie 5E Wi-Fi / LTE...
10.2 Ouverture des couvercles Ouverture du couvercle avant Pour déposer les couvercles avant de l’onduleur et des blocs-batterie : Après avoir appuyé sur le verrou en bas du couvercle, soulever le couvercle pour l’ouvrir. Ouverture du couvercle de câblage Retirer les 9 boulons et ouvrir le couvercle intérieur. Boulon : M4 ■...
10.3 Câblage à l’intérieur de l’onduleur QCORE: QCORE4601 HCORE: HCORE4601 Charge RS485 pour compteur énergétique Réseau (En option) RS485 pour compteur énergétique auxiliaire Ext. comm. 2 Batterie pour Dark Start Ext. comm. 1 LAN (DHCP) Ext. CT Câblage réseau et charge Load (off-grid) GRID...
10.4 Assemblage du connecteur LAN Écrou d’étanchéité Joint en caoutchouc Appuyer sur le câble LAN ou DRM au travers du latéral du joint en caoutchouc. Plage diam. ext. du câble : de 4 à 6 mm Serrer l’écrou d’étanchéité. (Plage de serrage : de 5 à 15 kgf·cm) 10.5 Fermeture des couvercles avant de fermer les couvercles, achever l’installation du compteur d’énergie et du CT.
Fermer le couvercle extérieur. a. Insérer le couvercle de sorte à l’adapter aux rainures du corps principal. b. Le faire glisser vers le bas tout en exerçant une pression sur la partie avant, contre la partie inférieure du verrou. 10.6 Connexion au PV AUTO Avant de connecter ou de déconnecter les câbles du PV (connecteurs : type...
Câblage et configuration du compteur d’énergie 11.1 EM24, Carlo Gavazzi (Triphasé) Câblage du compteur d’énergie Q.VOLT Load Grid (Off-grid) Energy Meter (Optional) Secondary Energy Meter RS485_NEG RS485_POS Grid (Mains) PV INV Utility Meter Main CB 41 42 41 42 PV CB Load CB Q.HOME CORE CB Main Load...
11.7 Câblage CT à couplage CA Le CT est uniquement nécessaire dans A4. Les modèles H4 n’ont pas besoin de l’installation du CT. Fixer un CT au fil allant de l’onduleur du PV au réseau (K Câble CT (3 m par défaut, 20 m en option) Réseau Compteur Ext.
Connexion de l’onduleur aux blocs-batterie Avant de connecter les câbles électriques, s’assurer que le disjoncteur CA, ■ l’interrupteur PV et les disjoncteurs CC sont éteints. Les batteries ne peuvent être remplacées que par du personnel qualifié. Si la ■ batterie a besoin d’être remplacée, il faudra utiliser une batterie conforme aux ATTENTION spécifications du fabricant.
Page 92
Configurer la résistance de terminaison Q.SAVE possède une résistance de terminaison. Par défaut, le commutateur de la résistance de terminaison est activé. La résistance de terminaison ne doit être configurée que pour la dernière batterie connectée. Si plus d’une batterie est connectée, éteindre tous les commutateurs de résistance de terminaison à l’exception de celui de la dernière batterie.
Mise sous tension Mise sous tension du disjoncteur CA. Mise sous tension de l’interrupteur PV. Mise sous tension de l’interrupteur CC de batterie. Utiliser le bouton Dark Start Pour mettre le Q.HOME CORE sous tension s’il n’y a pas de module PV ni de réseau : Appuyez sur le bouton Dark Start pendant environ 10 secondes.
Statut LED Le voyant LED est placé dans le coin supérieur droit du cache avant de l’onduleur.. Reportez-vous au tableau ci-dessous pour consulter les di érents voyants LED et déterminer leur statut. COULEUR LED COMPORTEMENT DESCRIPTION Solide Chargement ou déchargement en mode en ligne Bleu ciel Clignotement Veille en mode en ligne...
Connexion à Internet Connecter à Internet via Wi-Fi ou câble Ethernet (au moins catégorie 5e). Consulter le schéma de principe ci-dessous et « 16.2 Mise en service locale avec l’application Q.OMMAND GO » de la page 96. Fournisseur de services Internet Câble LAN / Wi-Fi Mise en service du système 16.1...
Utilisation de la fonction modem par USB Connecter l’appareil mobile à l’onduleur à l’aide d’un câble USB. Activer la fonction modem par USB de l’appareil mobile. Pour plus de détails concernant la fonction modem, consulter le manuel ■ d’utilisation de votre appareil mobile. 16.2 Mise en service locale avec l’application Q.OMMAND GO Remarque : Pour faire vos premiers pas avec Q.HOME CORE, il faut d'abord enregistrer votre produit sur le...
Page 97
Sélectionner WIFI ou USB. Le signal WI-FI « DIRECT-QHomeAP » doit apparaître dans la liste WI-FI de votre mobile. ■ Si ce n’est pas le cas, appuyez sur le bouton du dongle WIFI pendant 2 secondes pour activer le mode de configuration. Le mode de configuration s’éteindra automatiquement après 1 heure.
Page 98
Vérifier la région et l’heure. Configurer les paramètres du système.
Android : 6.0 ou ultérieure ■ iOS: 11.0 ou ultérieure ■ Pour enregistrer le produit sur le serveur, visiter le site Web : qommand.qcells.com. : si vous ne possédez pas de compte, réalisez l’enregistrement via un Remarque compte d’installateur. 17.2 Application Q.OMMAND PRO...
Mise hors tension Si le disjoncteur CA ne peut pas demeurer sous tension après la mise en service (par ex. parce que le nouveau compteur n’a pas encore été installé), l’interrupteur CC de l’onduleur hybride doit demeurer sous tension pour éviter de décharger profondément la batterie.
Appendix A Rapport de mise en service Informations de l’installateur Informations de l’utilisateur final Téléphone Téléphone Adresse : Adresse : Rapport de mise en service (1/2) Home ID (9 chi res) Q.HOME (Q.VOLT) S/N (18 chi res) Home ID (9 chi res) fourni à l’utilisateur final ? / Non / Non Activation Code (4 chi res) fourni à...
Durée de la garantie limitée Hanwha Solutions délivre une garantie de 15 ans sur le Q.HOME CORE H4 / A4. Les conditions de cette Garantie limitée pour le client commence à compter de la date d’installation initiale. Garanties complètes conformément aux conditions de garantie de l’organisme de vente Qcells de votre pays respectif.
Page 103
Rapport de mise en service (2/2) Phases réseau : Triphasé / Monophasé Limite d’exportation configurée dans S/W : _________ [kVA] Emplacement du compteur : _________ Longueur du câble installé : _________ [m] Section de câble réseau : _________ [mm Type disjoncteur réseau : _________ Valeurs nominales disjoncteur réseau : _________ [A]...
Page 106
In dieser Kurzanleitung wird beschrieben, wie das System Q.HOME CORE H4 / A4 installiert wird. Bitte beachten Sie, dass die in dieser Kurzanleitung abgebildeten Screenshots aufgrund möglicher, nach der Verö entlichung vollzogener Aktualisierungen und Versionsänderungen sich von den tatsächlichen Bildschirminhalten der Software unterscheiden können.
Page 107
Inhalt Handbücher herunterladen Verwendete Symbole Sicherheit Anforderungen Packungsinhalt Grundlegende technische Daten Netzwerk-Systemdiagramm für H4 Netzwerk-Systemdiagramm Netzwerk-Systemdiagramm für A4 Netzwerk-Systemdiagramm MEN Link (Nur Vereinigtes Königreich) Geräteinstallation Installationsvoraussetzungen Wandmontage Stand für Bodenmontage (Option) Kabel anschließen 10.1 Anordnung der Konnektoren 10.2 Die Abdeckungen ö nen 10.3 Kabelverbindungen innerhalb des Inverters herstellen 10.4...
Page 108
Verkabelung und Einstellung von Energiezähler 11.1 EM24, Carlo Gavazzi (3-phasig) 11.2 EM24, Carlo Gavazzi (1-phasig) 11.3 EM112, Carlo Gavazzi (1-phasig) 11.4 DTSU666-CT, CHINT (3-phasig) 11.5 DDSU666-CT, CHINT (1-phasig) 11.6 DDSU666-Direct, CHINT (1-phasig) 11.7 CT-Verkabelung bei AC-Kopplung Inverter an Batteriepaket anschließen Einschalten LED-Status Internetverbindung herstellen...
Installation und der Verkabelung Metallgegenstände ins Innere gelangen können. Anforderungen Um alle Funktionen des Q.HOME CORE H4 / A4 zu nutzen, ist eine Internetverbindung erforderlich. ■ Das Installationsprotokoll muss ausgefüllt und an den E-Service gesendet werden. (Das ist nur in ■...
Packungsinhalt Q.VOLT-Packungsinhalt Q.VOLT (Inverter): Jeweils 1 Wandhalterung jeweils 1 Kurzanleitung: Jeweils 1 PV-Konnektor (+): Jeweils 2 PV-Konnektor (−): Jeweils 2 Schrauben und Dübel für Schrauben für Wandhalterung Wandmontage: Jeweils 6 (M6): Jeweils 2 PV-Konnektor gehören nur bei H4-Modellen zum Lieferumfang. Hinweis: Q.SAVE-Packungsinhalt Q.SAVE (Batterie): Jeweils 1...
Page 111
Batterie-Stromkabel (0,6 m): Jeweils 1 Kommunikationskabel für das BMS (BMS - Battery Management System) (0,6 m): Jeweils 1 Optionen WLAN-Dongle Stand für Bodenmontage Wasserdichte Abdeckung für WLAN / LTE CT (Current Transformer - Stromwandler) Verlängerungskabel für Stromwandler-Kabel (20 m) und Stromwandler-Kabel (3 m) Verlängerungskabel für BMS-Kommunikationskabel Energiezähler (EM24, EM112) (1 m, mehrfach verknüp ar)
Grundlegende technische Daten ALLGEMEINE PRODUKTINFORMATIONEN Abmessungen von Inverter-Modul / Batterie- [mm] 460 × 700 × 221, 238 (von Wand) Modul (B × H × T) Gewicht von Inverter-Modul / [kg] 37,5 / 61,1 33,9 / 61,1 Batterie-Modul Q.VOLT: −20 bis 60 (herabgesetzte Start-Temp. 45), Betriebstemperaturbereich [°C] Q.SAVE: −10 bis 45...
Page 113
NOTSTROM AUSGANGSLEISTUNG WECHSELSTROM Anschlussphase Einzel 3,3 bis 4,5 / 3,3 bis 4,5 bei 1 Batterie-Paket Nennscheinleistung / Nennleistung (3,3 bis 3,68 / 3,3 bis 3,68 @ 1 Batterie-Paket für G98) [kVA / kW] (nur Batterie) 5 (4,6 für DE, 3,68 für G98) / 5 (4,6 für DE, 3,68 für G98) bei 2, 3 Batterie-Paketen Nennscheinleistung / Nennleistung (mit PV) [kVA / kW] 5 (4,6 für DE, 3,68 für G98) / 5 (4,6 für DE, 3,68 für G98) (max)
MEN Link (Nur Vereinigtes Königreich) SW1 ist der DC-Schalter für den PV-Eingang. SW2 ist der Schalter für die Batterie. SW3 ist der Trennschalter für das Netz, SW5 ist der Hauptlasttrenneschalter. SW6 ist der Gesamt-Trennschalter für das Netz. SW4 ist der Sub_load-Trennschalter. MEN Link: Der WECHSELRICHTER hält die Verbindung für das interne Relais (RL603, RL601) auf dem Nullleiter aufrecht, wenn er in den AUS-Zustand (Off- Grid) geht.
Geräteinstallation Installationsvoraussetzungen Das Gerät an einem Platz installieren, der nicht direkt einfallender ■ Sonneneinstrahlung, Regen oder Schnee ausgesetzt ist, obwohl das Gerät der Schutzart IP65 entspricht und wasserfest ist. VORSICHT Wenn das Gerät in direktem Sonnenlicht installiert wird, kann es aufgrund der ■...
Page 120
Raum der Installation Das Gerät muss hinreichend Abstand haben zu Gegenständen in der Nähe oder Umgebung, damit Wärme abgeleitet wird, und es muss hinreichend Platz sein für die Kabelanschlüsse. Abmessungen des Montagelochs 410 mm 320 mm Ø9 Ø9 9×15...
Wandmontage Die Position des Lochs in der Halterung beachten und in der Wand ein Loch bohren. Montageloch: Ø9 ■ In das Loch einen Dübel einsetzen und die Halterung mit einer Schraube befestigen. Die in der Q.VOLT-Packung mitgelieferten Wandmontage-Schrauben ■ benutzen. Um die Halterung zu sichern, sind mindestens 4 Schrauben erforderlich.
Stand für Bodenmontage (Option) Die Beine anschrauben. Schraube: M8 × 16 (in Packung enthalten) ■ An den Beinen die Halterung befestigen. Schraube: M8 × 45 ■ Die in der Q.VOLT-Packung mitgelieferten Wandmontage-Schrauben ■ benutzen. Den Ständer am Fußboden befestigen. Montageloch: Ø17,5 mm ■...
Page 123
Das Produkt auf die Halterung setzen, mit der M6 Schraube das Produkt an der Halterung befestigen. Siehe Schritte 3 und 4 in "9.2 Wandmontage". ■...
Q.HOME CORE H4 ist derzeit nicht für Konfigurationen mit mehreren Wechselrichtern ■ pro Standort verfügbar. Dazu gehören auch u. a. Produkte von Qcells und von anderen Herstellern. Das kann sich in Zukunft ändern. Bitte wenden Sie sich für weitere Informationen an Ihr Qcells-Büro vor Ort.
10.1 Anordnung der Konnektoren 9 10 KONNEKTOREN LEITUNGSQUERSCHNITT Batterie 6 mm BMS-Kommunikation PV A+ / PV A− 4 - 6 mm PV B+ / PV B- Netz 6 mm Last 6 mm RS-485 COM (Ersatz) LAN (RJ45) Kategorie 5E WLAN / LTE...
10.2 Die Abdeckungen ö nen Frontabdeckung öffnen Um die Frontabdeckungen vom Inverter und den Batterie-Paketen zu entfernen, wie folgt vorgehen: Unten an der Abdeckung auf den Verschluss drücken, dann die Abdeckung anheben und ö nen. Verkabelungs-Abdeckung öffnen Die 9 Schrauben lösen und die innere Abdeckung ö nen. Schraube: M4 ■...
10.3 Kabelverbindungen innerhalb des Inverters herstellen QCORE: QCORE4601 HCORE: HCORE4601 Last RS485 für Energiezähler Netz (Optional) RS485 für sekundären Energiezähler Ext. Komm. 2 Batterie für Dark Start Ext. Komm. 1 LAN (DHCP) Ext. CT Verkabelung von Last und Stromversorgungsnetz Load (off-grid) GRID...
10.4 LAN-Konnektor montieren Dichtmutter Gummidichtung Das LAN- oder DRM-Kabel durch die Seite der Gummidichtung schieben. Kabel-Durchmesserbereich: 4 bis 6 mm Die Dichtmutter festziehen. (Anzugsdrehmoment Bereich: 5 bis 15 kgf·cm) 10.5 Die Abdeckungen schließen Erst die Installation von Energiezähler und CT abschließen, bevor Sie die Abdeckungen schließen. Hinweis: Details zur Installation von Energiezähler und CT finden Sie unter "11 Verkabelung und Einstellung von Energiezähler"...
Die äußere Abdeckung schließen. a. Die Abdeckung passend in die Nuten des Hauptkörpers einsetzen. b. Die Vorderseite gegen den Verschluss unten drücken und dabei nach unten schieben. 10.6 Anschließen an PV (Photovoltaik) AUTO Vergewissern Sie sich vor dem Anschließen / Trennen der PV-Kabel (Konnektoren: ■...
Verkabelung und Einstellung von Energiezähler 11.1 EM24, Carlo Gavazzi (3-phasig) Verkabelung von Energiezähler Q.VOLT Load Grid (Off-grid) Energy Meter (Optional) Secondary Energy Meter RS485_NEG RS485_POS Grid (Mains) PV INV Utility Meter Main CB 41 42 41 42 PV CB Load CB Q.HOME CORE CB Main Load Critical Load CB...
11.7 CT-Verkabelung bei AC-Kopplung Ein CT (Current Transformer) ist nur bei A4 erforderlich. Bei H4 ist keine CT-Installation erforderlich. Am Kabel vom PV-Inverter zum Stromversorgungsnetz (K L) ein CT anschließen. CT-Kabel (Standardmäßig 3 m oder optional 20 m) Netz Energiezähler Ext.
Inverter an Batteriepaket anschließen Bevor Sie die Stromkabel anschließen, vergewissern Sie sich, dass der AC- ■ Hauptschalter, der PV-Schalter und der DC-Schalter der Batterie auf AUS gestellt sind. Batterien dürfen nur durch qualifiziertes Personal ausgewechselt werden. Falls eine VORSICHT ■ Batterie ausgetauscht werden muss, dann müssen Sie eine Batterie nehmen, die die Spezifikationen des Herstellers erfüllt.
Page 144
Abschlusswiderstand einstellen Q.SAVE hat einen eingebauten Abschlusswiderstand. Standardmäßig ist der Schalter des Abschlusswiderstands eingeschaltet. Der Abschlusswiderstand muss nur für die letzte angeschlossene Batterie eingestellt werden. Falls mehrere Batterien angeschlossen sind, sind alle Abschlusswiderstände außer dem letzten auszuschalten. Beispiel: Sind 2 Batterien angeschlossen: ■...
Einschalten Den AC-Hauptschalter auf Ein schalten. Den PV-Schalter auf Ein schalten. Den Batterie DC-Schalter auf Ein schalten. Benutzung der Dark Start-Taste Das System Q.HOME CORE einschalten, wenn es kein PV-System und kein Netz gibt: Für ungefähr 10 Sekunden die Dark Start-Taste gedrückt halten. Sobald Strom geliefert wird und die LED blau wird, die Dark Start-Taste loslassen.
LED-Status Die LEDs befinden sich auf der Frontplatte des Inverters oben rechts. Die nachfolgende Tabelle zeigt die vorhandenen LEDs und ihre Bedeutungen je nach Status. LED FARBE LED VERHALTEN BESCHREIBUNG Fest Laden oder Entladen im Online-Modus Himmelb- Blinkend Standby im Online-Modus Fest Laden oder Entladen im O ine-Modus Magenta...
Internetverbindung herstellen Die Verbindung zum Internet herstellen per WLAN oder per Ethernet-Kabel (Kategorie 5e). Beachten Sie das Blockschaltbild unten und "16.2 Lokale Inbetriebnahme mit der App Q.OMMAND GO" auf Seite 148. Internet- Dienstanbieter LAN-Kabel / WLAN (Wi-Fi) Inbetriebnahme des Systems 16.1 Mit System verbinden WLAN-Dongle benutzen...
USB-Tethering benutzen Mit einem USB-Kabel das Mobilgerät am Inverter anschließen. Beim Mobilgerät die Funktion USB-Tethering einschalten. Informationen zum Einschalten der Tethering-Funktion finden Sie im Handbuch ■ Ihres Mobilgeräts. 16.2 Lokale Inbetriebnahme mit der App Q.OMMAND GO Hinweis: Um mit Q.HOME CORE zu beginnen, sollten Sie Ihr Produkt zunächst mit Q.OMMAND PRO beim Server registrieren.
Page 149
WIFI (= WLAN) oder USB wählen. In der WLAN-Liste Ihres Mobiltelefons sollte das WLAN-Signal "DIRECT-QHomeAP" ■ angezeigt werden. Falls das nicht der Fall ist, 2 Sekunden lang die WLAN-Dongle-Taste gedrückt halten, um den Einstellmodus zu aktivieren. Nach 1 Stunde wird der Einstellmodus automatisch ausgeschaltet. Um den Einstellmodus ■...
Page 150
Region und Uhrzeit prüfen. Systemparameter festlegen.
Android: 6.0 oder höher ■ iOS: 11.0 oder höher ■ Um das Produkt beim Server zu registrieren, besuchen Sie die Website: qommand. qcells.com Hinweis: Falls Sie kein Konto haben, dann registrieren Sie sich bitte mit einem Installateur-Konto. 17.2 App Q.OMMAND PRO Die App läuft unter folgenden Versionen oder höheren Versionen.
Strom Aus Wenn der AC-Hauptschalter nach Inbetriebnahme nicht eingeschaltet bleiben kann (weil zum Beispiel noch kein neuer Zähler installiert worden ist), muss der DC- Schalter beim Hybrid-Inverter eingeschaltet bleiben, um zu verhindern, dass bei der Batterie eine Tiefentladung stattfindet. Alternativ kann die Anlage auch vollständig VORSICHT ausgeschaltet werden (siehe "System ausschalten"...
Appendix A Commissioning Report (Inbetriebnahmebericht) Daten des Installateurs Daten des Endbenutzers Name Name Telefon Telefon Adresse : Adresse : Commissioning Report (Inbetriebnahmebericht) 1/2 Home ID (9 Stellen) Q.HOME (Q.VOLT) S/N (18 Stelen) Home ID (9 Stellen) dem Endbenutzer mitgeteilt? / Nein Activation Code (4 Stellen) dem Endbenutzer mitgeteilt? : Ja / Nein Registrierung beim Server erfolgreich durchgeführt? :...
Anspruch zu nehmen. Beschränkte Garantiezeit Hanwha Solutions gewährt für das System Q.HOME CORE H4 / A4 eine Garantie von 15 Jahren. Die Garantiezeit dieser beschränkten Garantie beginnt für den Kunden mit dem Datum der Erstinstallation. Volle Garantieleistungen im Rahmen der Garantiebedingungen der Qcells-Vertriebsorganisation Ihres jeweiligen Landes.
Page 155
Commissioning Report (Inbetriebnahmebericht) 2/2 Netzphasen : Drei / Einzel In Software konfigurierte Export-Begrenzung: _______ [kVA] Ort des Stromzählers : _________ Installierte Kabellänge : _________ [m] Querschnitt des Netzkabels : _________ [mm Typ des Netz-Hauptschalters : _________ Bemessungsgrößen des Netz-Hauptschalters: ______ [A] Modell des Energiezählers : _________ Energiezähler konfiguriert in Q.VOLT?
