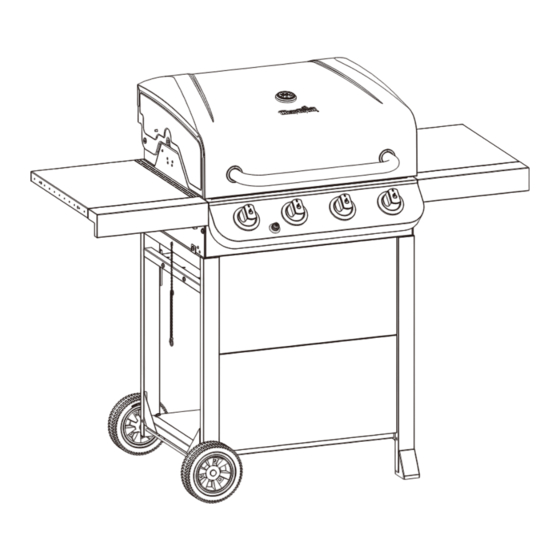

Char-Broil CONVECTIVE 468401418 Operating Instructions Manual

4 burner
Hide thumbs Also See for CONVECTIVE 468401418:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
CHAR-BROIL
CONVECTIVE SERIES
4 BURNER
MODEL NUMBER
468401418
468402418
GB
Operating Instructions, 2-7
CH FR
Mode d'emploi, 8-13
LU
AT
CH DE
Betriebsanweisungen, 14-19
CH IT
Istruzioni per l'uso, 20-25
LU
BE NL
Gebruiksinstructies, 26-31
SE
Användning, 32-37
FI
Käyttöohjeet, 38-43
ES
Instrucciones de funcionamiento, 44-49
PT
Instuções para Operação, 50-55
DK
Brugsanvisning, 56-61
NO
Instruksjoner for bruk, 62-67
SK
Návod na používanie,68-73
IS
Notkunarle∂beiningar, 74-79
CZ
Návod k obsluze, 80-85
IL
‫19-68 ,הוראות הפעלה‬
Assembly Instructions, 92-109
Instructions d'assemblage, 92-109
Montageanweisungen, 92-109
Istruzioni per il montaggio, 92-109
Montage-instructies, 92-109
Montering, 92-109
Kokoamisohjeet, 92-109
Instrucciones de armado, 92-109
Instruções para Montagen, 92-109
Monteringsvejledning, 92-109
Imontering, 92-109
Návod na montáž, 92-109
Smalamálsskipana, 92-109
Montážní návod, 92-109
,‫901-29 הוראות הרכבה‬
2531CS 0005
G470-016-170801• 09/28/2017
