T6 Pro Programmable
Thermostat
TH6320U2008, TH6220U2000,
TH6210U2001
User Guide
Package Includes:
• T6 Pro Thermostat
• UWP™ Mounting System
• Standard Installation Adapter (J-box
adapter)
• Decorative Cover Plate – Small; size
4-49/64 in x 4-49/64 in x 11/32 in
(121 mm x 121 mm x 9 mm)
• Screws and anchors
• 2 AA Batteries
• Installation Instructions and User
Guide
Read before installing

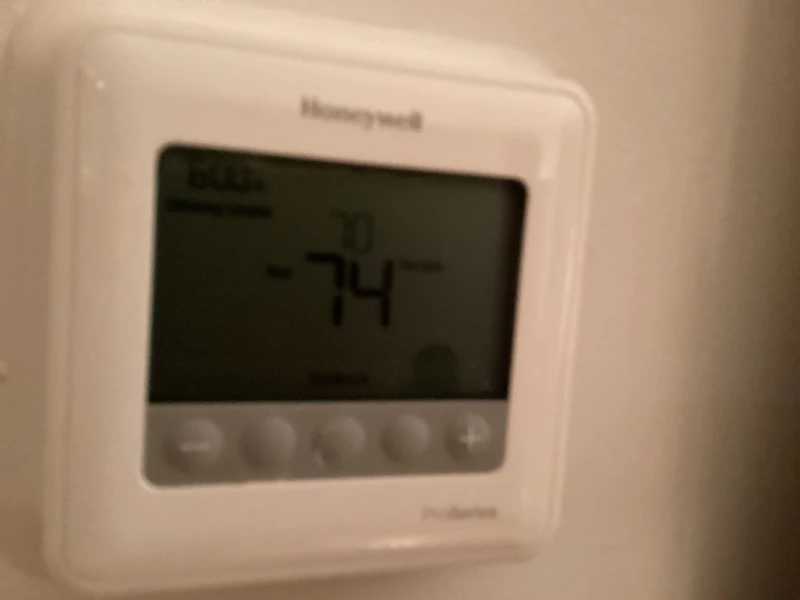

Thermostat controls
• System status
information
Cool On/Heat On/Em
Heat On, Recovery,
Compressor Protection
• Schedule information
Following time based
schedule
• Actual time
• Mode
Select system mode
Heat/Off/Cool/Auto/
EM Heat (emergency
heat)
• Menu
Press to display options.
Start here to set a
program schedule
The screen will wake up by pressing any of the five buttons. If powered by the C wire, the screen stays lit for 45 seconds
after you complete changes. If powered by battery only, the screen stays lit for 8 seconds. Depending on how your
Customer assistance
Call Resideo Customer Care toll-free at 1-800-468-1502.
thermostat was installed, the screen light may always be on.
–
• Indoor temperature
setpoint
Press + or – to change
temperature setting
• Actual indoor
temperature
• Temperature/
Navigation buttons
Press to increase or
decrease temperature
setpoint and to
navigate menus and
menu options
• Fan
Select Fan mode
Auto/On/Circulate
+
Advertisement
Table of Contents
Related Manuals for Honeywell resideo TH6320U2008
Summary of Contents for Honeywell resideo TH6320U2008
- Page 1 T6 Pro Programmable Thermostat TH6320U2008, TH6220U2000, TH6210U2001 User Guide Package Includes: – • T6 Pro Thermostat • UWP™ Mounting System • Standard Installation Adapter (J-box adapter) • Decorative Cover Plate – Small; size 4-49/64 in x 4-49/64 in x 11/32 in (121 mm x 121 mm x 9 mm) •...
-
Page 2: Fan Operation Settings
System operation settings 1 Press the Mode button to cycle to the next available System mode. 2 Cycle through the modes until the required System mode is displayed and leave it to activate. NOTE: Available System modes vary by model and system settings. -
Page 3: To Adjust Program Schedules
Program Schedule You can program four time periods each day, with different settings for weekdays and weekends. We recommend the pre-sets (shown in the table below), since they can reduce your heating/cooling expenses. Heat Cool Wake - Set to the time you wake up and the °... - Page 4 Program schedule override (temporary) 1 Press to adjust the temperature. 2 Once at the desired setpoint temperature, no further action is needed. The new setpoint temperature will be held until the next scheduled time period begins. For more information on schedule time periods, see “Program Schedule”...
-
Page 5: Adaptive Intelligent Recovery
Adjusting keypad lockout 1 Press Menu on the thermostat. to go to LOCK. Press Select. 2 Press to go to OFF, PART, or ON, and then press Select. 3 Press OFF: Unlocked, and full access allowed. PART: Partial lockout, allowing only the temperature to be changed. ON: No access allowed. -
Page 6: Battery Replacement
Battery replacement Batteries are optional (to provide backup power) if your thermostat was wired to run on When the low battery AC power when installed. If your thermostat warning appears, carefully was not wired to run on AC power, then pull the thermostat from the wall mount. - Page 7 Air Filter Reminder 1 The alert icon appears on the Home screen. 2 Press Menu, and then press until display shows ALRT. 3 Press Select to display which alert(s) are Back Select present. Home 4 The message REPL (REPLACE AIR FILTER) appears.
-
Page 8: Troubleshooting
Troubleshooting If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is • Check circuit breaker and reset if necessary. blank • Make sure power switch for heating & cooling system is on. •... - Page 9 5-year limited warranty Resideo warrants this product, excluding battery, to be free from defects in workmanship or materials, under normal use and service, for a period of five (5) years from the date of first purchase by the original purchaser. If at any time during the warranty period the product is determined to be defective due to workmanship or materials, Resideo shall repair or replace it (at Resideo’s option).
- Page 10 33-00182EFS—05 M.S. Rev. 09-19 | Printed in U.S.A. This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502 ©2019 Resideo Technologies, Inc. The Honeywell Home trademark is used under 33-00182EFS-05 license from Honeywell International Inc. All rights reserved.
-
Page 11: Guide De L'utilisateur
T6 Pro Thermostat Programmable TH6320U2008, TH6220U2000, TH6210U2001 Guide de l’utilisateur La boîte comprend : – • Thermostat T6 Pro • Système de montage UWP™ • Adaptateur pour installation standard (adaptateur de boîte de jonction) • Plaque décorative – petite; dimensions : 121 mm x 121 mm x 9 mm (4 49/64 po x 4 49/64 po x 11/32 po) •... - Page 12 Réglages pour le fonctionnement du système 1 Appuyez sur le bouton Mode pour passer au prochain mode de système disponible. 2 Faites défiler les modes jusqu’à ce que le mode de système requis soit affiché, et laissez-le s’activer. REMARQUE : Les modes de système disponibles varient en fonction du modèle et des paramètres du système.
- Page 13 Programmation Vous pouvez programmer quatre périodes de temps par jour, avec des réglages différents pour les jours de la semaine et les fins de semaine. Nous recommandons les paramètres prédéfinis (illustrés dans le tableau ci-dessous), car ils permettent de réduire vos frais de chauffage/refroidissement.
-
Page 14: Dérogation (Temporaire) Au Programme
Dérogation (temporaire) au programme 1 Appuyez sur pour régler la température. 2 Une fois la température de consigne souhaitée obtenue, aucune autre action n’est requise. La nouvelle température de consigne est utilisée jusqu’à ce que la prochaine période commence. Pour plus d’informations sur les périodes du programme, consultez la section Programmation à... -
Page 15: Protection Intégrée Du Compresseur
Réglage du verrouillage du clavier 1 Appuyez sur Menu sur le thermostat. pour aller à LOCK (Verrouillage). Appuyez sur Select. 2 Appuyez sur pour se rendre à OFF (arrêt), PART (partiel), ou ON (marche), 3 Appuyer et puis appuyer sur Select (sélectionner). OFF (arrêt) : Déverrouillé... -
Page 16: Remplacement Des Piles
Remplacement des piles Les piles sont facultatives (pour fournir une alimentation de secours) si le thermostat Lorsque l’avertissement de a été câblé sur le courant secteur lors de pile faible s’affiche, retirez l’installation. Si ce n’est pas le cas, les piles avec soin le thermostat du support mural. - Page 17 Rappel de remplacement du filtre à air 1 L’icône d’alerte s’affiche sur l’écran d’accueil. 2 Appuyez sur Menu, puis appuyez sur jusqu’à ce que l’affichage montre ALRT (alerte). 3 Appuyer sur Select (Sélectionner), pour Back Select afficher l’/les alerte(s) présente(nt). Home 4 Le message REPL (Remplacer le filtre à...
-
Page 18: Dépannage
Dépannage En cas de difficultés avec le thermostat, essayez les suggestions suivantes. La plupart des problèmes peuvent être réglés rapidement et facilement. Rien n’apparaît • Vérifiez le disjoncteur et réinitialisez-le si nécessaire. à l’écran • Assurez-vous que l’interrupteur de marche-arrêt du système de chauffage et de refroidissement est sur marche. -
Page 19: Garantie Limitée De 5 Ans
Garantie limitée de 5 ans Resideo garantit ce produit, à l’exception des piles, contre tout défaut de pièce ou de main-d’oeuvre, durant une période pour cinq (5) ans à partir de la date d’achat par le consommateur d’origine si le produit est utilisé et entretenu convenablement. - Page 20 33-00182EFS—05 M.S. Rev. 09-19 | www.resideo.com Imprimé aux États-Unis Ce produit est fabriqué par Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502 ©2019 Resideo Technologies, Inc. La marque de commerce Honeywell Home est utilisée sous 33-00182EFS-05 licence avec l’autorisation d’Honeywell International Inc. Tous droits réservés.
-
Page 21: Asistencia Al Cliente
T6 Pro Termostato Programable TH6320U2008, TH6220U2000, TH6210U2001 Guía del usuario El paquete incluye: – • Termostato T6 Pro • Sistema de montaje UWP™ • Adaptador de instalación estándar (adaptador de caja de conexiones) • Cubierta decorativa pequeña: tamaño de 121 mm x 121 mm x 9 mm (4-49/64 in x 4-49/64 in x 11/32 in) •... - Page 22 Configuraciones de funcionamiento del sistema 1 Presione el botón Mode para pasar al siguiente modo disponible del sistema. 2 Avance a través de los modos hasta que se muestre el modo requerido del sistema y déjelo para activarlo. NOTA: Los modos disponibles del sistema varían según el modelo y las configuraciones del sistema.
-
Page 23: Para Ajustar Los Cronogramas Del Programa
Cronograma del programa Puede programar cuatro períodos de tiempo por día, con diferentes configuraciones para los días de semana y los fines de semana. Recomendamos las configuraciones preestablecidas (que se muestran en el cuadro a continuación), debido a que estas reducen los gastos de calefacción y refrigeración. - Page 24 Anulación del cronograma del programa (temporal) 1 Presione para regular la temperatura. 2 Una vez que se encuentre en la temperatura del punto de referencia deseado, no necesita hacer nada más. El nuevo punto de referencia de la temperatura se mantendrá hasta que comience el siguiente período.
-
Page 25: Protección Del Compresor Incorporada
Ajuste del bloqueo del teclado 1 Presione Menu (menú) en su termostato. para ir a LOCK (bloqueo). Presione Select (seleccionar). 2 Presione para ir a OFF (apagado), PART (parcial) u ON (encendido) y 3 Presione seguidamente presione Select (seleccionar). OFF (apagado): Desbloqueado y permite el acceso total. PART (parcial): Bloqueo parcial, permitiendo solo el cambio de la temperatura. -
Page 26: Reemplazo De Las Baterías
Reemplazo de las baterías Las baterías son opcionales (para ofrecer suministro de energía de respaldo) si su Cuando aparezca la termostato fue cableado para funcionar con advertencia de batería baja, retire el termostato con corriente CA cuando fue instalado. Si su cuidado del montaje de termostato no fue cableado para funcionar pared. - Page 27 Recordatorio del filtro de aire 1 Aparece el icono de aviso en la pantalla de inicio. 2 Presione Menú, y después pulse hasta que la pantalla muestra ALRT. 3 Presione Select (seleccionar) para mostrar Back Select cuál(es) alerta(s) está(n) presente(s). Home 4 Aparece el mensaje REPL (reemplace el filtro de aire).
-
Page 28: Localización Y Solución De Problemas
Localización y solución de problemas Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas pueden solucionarse de manera fácil y rápida. La pantalla está • Revise el interruptor de circuito y, si es necesario, reinícielo. en blanco •... -
Page 29: Poliza De Garantia
Poliza de garantia IMPORTADO EN MEXICO POR: INSTROMET MEXICANA S DE R L DE C V Avenida Insurgentes 2453, Piso 6, Tizapan, Alvaro Obregon, Ciudad de Mexico, CP 01090 Telefono: 01 (55) 800 00423 Instromet Mexicana S. de R.L. de C.V. garantiza que éste producto está libre de defectos en su mano de obra y materiales contra cualquier defecto de fabricación y funcionamiento, bajo uso normal, por el término de 2 años a partir de la fecha de la compra por el consumidor. - Page 32 Impreso en EE. UU. Este producto es fabricado por Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502 ©2019 Resideo Technologies, Inc. La marca comercial Honeywell Home se utiliza en virtud 33-00182EFS-05 de la licencia emitida por Honeywell International Inc. Todos los derechos reservados.
