Montage - HOMCOM 370-235V70 Owner's Manual

1

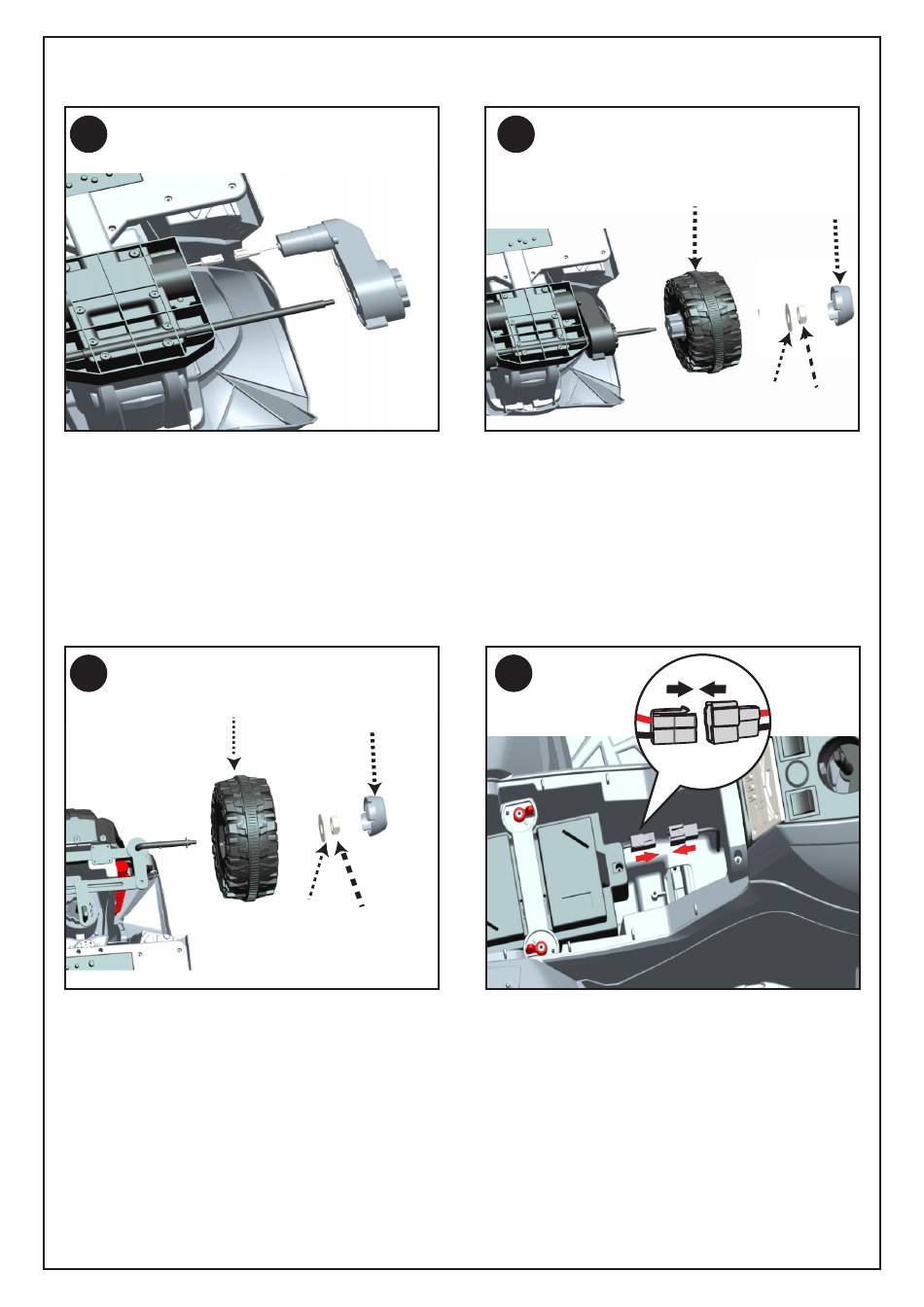

Vorderräder-Baugruppe:
Setzen Sie die Hinterachse und das
Getriebe wie abgebildet ein. Wiederholen
Sie die gleichen Schritte für die andere
Seite. Beachten Sie die Markierungen „L"
und „R" auf dem Getriebe.
3
Vorderrad
Unterlegscheibe
(8 x 1,3 mm)
Vorderräder-Baugruppe
Bauen Sie alle Teile in der abgebildeten
Reihenfolge zusammen und verwenden
Sie den Steckschlüssel, um die
Achsabdeckung an der richtigen Stelle
zu befestigen und „einzurasten".
Wiederholen Sie die gleichen Schritte für
die andere Seite.

Montage

Achsabdeckung
Mutter
(M8)
35
2
Hinterrad
Hinterräder-Baugruppe:
Bauen Sie alle Teile in der abgebildeten
Reihenfolge zusammen und verwenden
Sie den Steckschlüssel, um die
Achsabdeckung an der richtigen Stelle
zu befestigen und „einzurasten".
Wiederholen Sie die gleichen Schritte für
die andere Seite.
4
Anschluss des Akkus:
Öffnen Sie den Sitz und Sie können das
Stromkabel sehen. Stecken Sie die Stecker
wie im Bild gezeigt.
Achsabdeckung
Unterlegscheibe
Mutter
(8 x 1,3 mm)
(M8)
