Summary of Contents for Hans Grohe Mondial 15030 Series

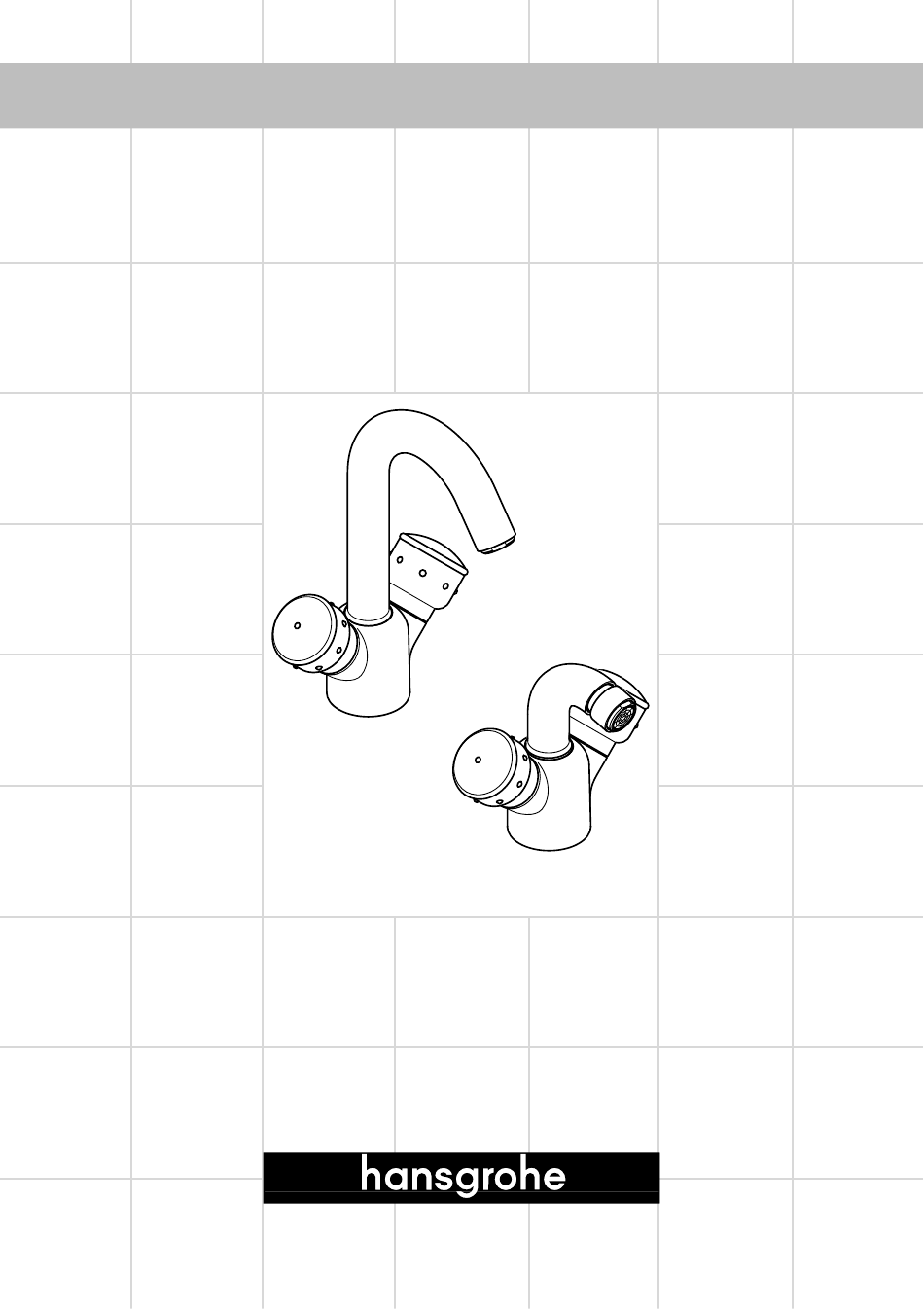

  • Page 1 Montageanleitung / Garantie Mondial 15030XXX Mondial 15230XXX...
  • Page 2 15030XXX Ø 56 Ø 32 Ø 10 15230XXX Installationskitt mastic d'installation plumbing mastic mastice d'installazione masilla Ø 56 kitt Ø 32 mástique Ø 10...
  • Page 4: Montage

    Deutsch Montage Serviceteile 1. Zulaufleitungen fachgerecht durchspülen. Griff Kaltwasserseite 15291XXX Griff Warmwasserseite 15292XXX 2. Armatur mit Zwischenlage in Waschtisch / Bidet Auslauf WT 95030XXX einsetzen. Auslauf Bidet 95230XXX 3. Gleitscheibe, Unterlagscheibe und Bundmutter Dichtungsset 92646000 über den Gewindestutzen schieben und Luftsprudler kpl.
  • Page 5: Pièces Détachées

    Français Montage Pièces détachées 1. Purger les conduites d'alimentation. manette froide 15291XXX manette eau chaude 15292XXX 2. Placer le mitigeur avec le joint caoutchouc sur le bec pour lavabo 95030XXX lavabo/ bidet. bec pour bidet 95230XXX 3. Mettre en place la rondelle fibre, la rondelle joint plat 92656000 métallique et l'écrou et serrer l'écrou à...
  • Page 6: Spare Parts

    English Assembly Spare parts 1. Flush through the supply pipes. knob for cold water 15291XXX knob for hot water 15292XXX 2. Place the mixer including the sealing washer in spout for sink 95030XXX position on the basin / bidet. spout for bidet 95230XXX 3.
  • Page 7: Parti Di Ricambio

    Italiano Montaggio Parti di ricambio 1. Spurgare bene le tubazioni di alimentazione. manopola acqua fredda 15291XXX manopola acqua calda 15292XXX 2. Inserire il rubinetto con spessore in goma nera bocca erogazione lavabo 95030XXX nel sanitario. bocca erogazione bidet 95230XXX 3. Spingere la rosetta scorrevole, la rosetta di set di guarnizioni 92646000 appoggio e il dado con spallamento sopra...
  • Page 8: Montaje

    Espanol Montaje Repuestos 1. Enjuagar cuidadosamente las cañerías de Mando agua fría 15291XXX Mando agua caliente 15292XXX afluencia. Caño para lavabo 95030XXX 2. Colocar la grifería en el lavabo / bide junto con Caño para bidé 95230XXX el elemento intermedio de goma. Set de juntas 92646000 3.
  • Page 9 Hollands Montage Service onderdelen 1. Toevoerleidingen vakkundig doorspoelen. greep koud water 15291XXX greep warm water 15292XXX 2. Kraan met afdichtingsring in de wastafel /bidet uitloop wastafelmengkraan 95030XXX monteren. uitloop bidetmengkraan 95230XXX 3. Glijring, onderlegring en moer over draadeinde dichtingsset 92646000 heen schuiven en met de hand aandraaien.
  • Page 10 Dansk Montering Reservedeler 1. Skyl tilførselsledningerne grundigt. Greb koldtvandsside 15291XXX Greb varmtvandsside 15292XXX 2. Montér armaturet i håndvasken / bidétet med Udløbstud håndvaskarmatur 95030XXX mellemlagsskive. Udløbstud bidét 95230XXX 3. Skyd glideskive, underlagsskive og møtrik over Pakningssæt 92646000 gevindstutsen, og stram møtrikken med hånden. Perlator kpl.
  • Page 12 Gewährleistungen: Sie haben ein Qualitätsprodukt der Firma Hansgrohe erworben. Alle diejenigen Teile, die sich innerhalb von 24 Monaten seit Einbau wegen fehlerhafter Bauart, schlechtem Material oder mangelhafter Ausführung als unbrauchbar oder in ihrer Brauchbarkeit nicht unerheblich beeinträchtigt herausstellen, werden von uns unentgeltlich nach unserer Wahl ausgebessert oder neu geliefert. Mehrere Nachbesserungsversuche oder Neulieferungen sind zulässig.
  • Page 13 Oberflächenpflege: Entretenimiento: Oberflächen mit Hansgrohe Reiniger-Set Best. Nr. 90921 Las superficies pueden limpiarse con productos de oder einem flüssigen Haushaltsreiniger / Seifenlauge reini- limpieza líquidos o con agua jabonosa. (Tener en cuenta gen. (Verdünnungsvorschrift beachten) las instrucciones de uso del fabricante de detergentes.) Kalkablagerungen mit Hansgrohe Schnellentkalker Best.
  • Page 14 Telefax: 5320710 Telefon: (01) 21 4667110 Telefax: (061) 8168609 Telefax: (01) 21 4667119 Hansgrohe Hansgrohe Hans Grohe Pte Ltd Groundfloor, Building A&B, No. 512, Yutang Road, Almviksvägen 41 60B Martin Road Timwell Industrial Park Songjiang Industrial Zone, 23044 Bunkeflostrand #11-03/04 Trade Mart Singapore Songjiang District, 201600 Shanghai, P.R.
