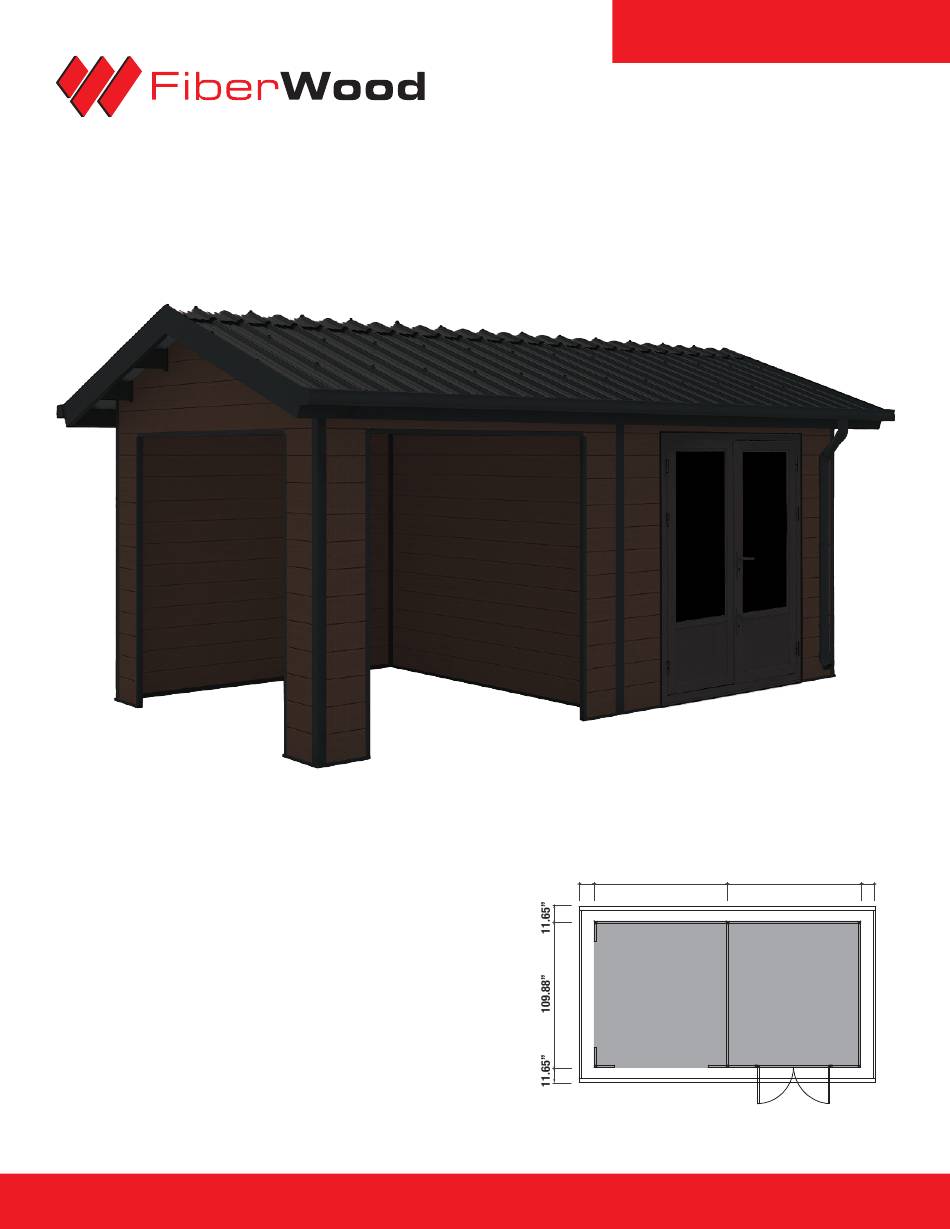

- Page 1 SCANDINAVE FW-E2863MD-013 18’ X 10’ 11.46” 101.14” 101.14” 11.46” INSTALLATION INSTRUCTIONS 66.20 pi 66.20 pi INSTRUCTIONS D’INSTALLATION...
-
Page 2: Care, Maintenance And Safety Instructions
(cut, rip, rout, screw, etc.) it cannot be returned. • Assemble all parts according to the instructions published by Fiberwood and do not skip any steps. Since Fiberwood’s limited warranty does not apply to all conditions attributable (1) to improper shed installation, (2) non-compliance with... - Page 3 Assemblez toutes les pièces conformément aux instructions publiées par Fiberwood et ne sautez aucune étape. Étant donné que la garantie limitée de Fiberwood ne s’applique pas à toutes les conditions attribuables (1) à une mauvaise installation du cabanon, (2) au non-respect des instructions d’installation et (3) à l’installation du cabanon sur une base autre qu’une dalle de béton de niveau et sans fissures, il est fortement recommandé...
- Page 4 Aluminum U profile 1.30” H X 1.14” D X 72.05” L Aluminum U profile 1.30” H X 1.14” D X 77.56” L Aluminum U profile 1.30” H X 1.14” D X 80.12” L Vent 19.69” H X 8.07” D fiberwood.ca...
- Page 5 Composite II Wall Panel 6.30” H X 1.10” D X 13.39” L Composite II Wall Panel 6.30” H X 1.10” D X 21.34” L Composite II Wall Panel 6.30” H X 1.10” D X 106.89” L PVC Gutte 2.95” L = 78.74” fiberwood.ca...
- Page 6 Roof plug Door lock 2.95” Elbow + clip 2.95” Gutter outle Silicone sealant Decoration pane * Pieces are separated and identi ed in 3 pats for easy installation. A rst installed; B: second installed part; C: last installed part. fiberwood.ca...
- Page 7 1.30” H X 1.14” D X 72.05” L Profilé U en aluminium 1.30” H X 1.14” D X 77.56” L Profilé U en aluminium 1.30” H X 1.14” D X 80.12” L Grille de ventilation 19.69” H X 8.07” D fiberwood.ca...
- Page 8 Lame murale en composite 6.30” H X 1.10” D X 13.39” L Lame murale en composite 6.30” H X 1.10” D X 21.34” L Lame murale en composite 6.30” H X 1.10” D X 106.89” L Gouttière PVC 2.95” L = 78.74” fiberwood.ca...
- Page 9 Poignée de porte 2.95” Coude + clip 2.95” Sortie de gouttière Mastic silicone Panneau décoratif * Pieces are separated and identi ed in 3 pats for easy installation. A rst installed; B: second installed part; C: last installed part. fiberwood.ca...
- Page 10 BACK VIEW FRONT VIEW VUE ARRIÈRE VUE FRONTALE SIDE VIEW AXONOMETRIC VIEW VUE LATÉRALE PERSPECTIVE TOOLS REQUIRED FOR INSTALLATION OUTILS NÉCESSAIRES POUR L’INSTALLATION fiberwood.ca...
- Page 11 La fondation doit être plane, à angle droit et stable a n d’éviter tout problème à l’installation et à l’usage. Ces critères sont particulièrement importants pour l’installation des portes. Nous recommandons une fondation de type dalle de béton. fiberwood.ca...
- Page 12 Utilisez la perceuse (foret 8 mm) pour percer des trous dans la position du trou du cadre inférieur en aluminium, puis insérez des boulons d’expansion en plastique dans les trous et xez-les. fiberwood.ca...
- Page 13 Mettez les colonnes dans le bon sens et xez-les en vissant les connecteurs de colonnes en L. Attention, les colonnes n’ont pas toutes le même poids ou la même forme. Assurez-vous de leur verticalité. fiberwood.ca...
- Page 14 4 panels, and please make sure the verticality of the column. Installez les lames murales une par une (avec les longueurs correspondantes) dans la rainure de la colonne. Fixez les lames murales avec des vis à tous les 4 panneaux, et assurez-vous de la verticalité de la colonne. fiberwood.ca...
- Page 15 After install the 10 pieces of wall panel, then install the 2 vents. Après avoir installé les 10 lames murales, installez les 2 grilles de ventilation. lnstall the rest wall panel one by one. Installez le reste des lames murales une par une. fiberwood.ca...
- Page 16 2 sides. Insérez l’extérieur du toit en aluminium dans la rainure des lames murales. Veuillez voir l’image ci-dessus pour la distance extérieure du toit qui dépasse des lames murales sur les 2 côtés. fiberwood.ca...
- Page 17 Après avoir con rmé la distance de l’extérieur du toit au-delà des lames murales sur 2 côtés, xez ensuite l’extérieur du toit et des lames murales avec des supports en L. Pour les toits extérieurs au milieu du toit, veuillez également les xer avec des supports en L sur leurs deux côtés. fiberwood.ca...
- Page 18 Installer les extérieurs de toit en aluminium. fiberwood.ca...
- Page 19 à l’extérieur du toit en aluminium avant et arrière. Connect aluminum roof outer which are on the left & right as well as front & back sides. Insérez et connectez l’extérieur du toit en aluminium gauche et droit ainsi que l’avant et l’arrière. fiberwood.ca...
- Page 20 Veuillez prendre soin de la avoir installé les panneaux muraux, scellez sécurité lors de l’installation du panneau les panneaux avec le mastic silicone dans mural et éviter toute chute. la connexion entre l’extérieur du toit en aluminium et le panneau de toit. fiberwood.ca...
- Page 21 Insérez un par un les pro lés en U en aluminium dans les lames murales, puis et xez- les. Ensuite, installez le capuchon de gouttière et scellez-le avec le mastic silicone, et nalement installez le panneau décoratif. fiberwood.ca...
- Page 22 Ensuite, retirez la descente et les coudes, puis xez les colliers de connexions au mur à l’aide de vis. Remettez le tuyau de descente et les coudes en place et xez-les avec les colliers de connexions. En n, utilisez le mastic pour sceller la sortie de la gouttière. fiberwood.ca...
- Page 23 Déplacez la porte jusqu’à ce que l’angle entre la porte et le cadre de la porte soit supérieur à 90°, puis insérez les charnières pour une connexion de haut en bas. fiberwood.ca...
- Page 24 4. Effectuez un joint du plancher vers le haut avec un minimum de 4 pouces dans tous les coins. Il est recommandé d’utiliser un scellant de type Flextra (thermoplastique à base de caoutchouc). fiberwood.ca...
